Комплект техдокументации производителя: ТУ, паспорт, РЭ, ОБ и ПМИ

Техническая документация должна позволять идентифицировать изделие и подтвердить применимые требования. Число файлов вторично: паспорт, эксплуатационные документы и обоснование безопасности можно объединять, если сведения полны и адресация ясна.

Из статьи вы узнаете:

• чем обязательные сведения отличаются от обязательного отдельного файла;
• как сверять номинал, допуск и испытательное давление;
• какой состав документов поставки и оценки задаёт ТР ТС 032;
• когда перевода иностранной инструкции достаточно.

Почему важны сведения, а не число файлов

ГОСТ Р 2.601 допускает объединённые эксплуатационные документы. Обязанность обосновать безопасность по статье 4.7 ТР ТС 010 нельзя заменить фразой «для простой машины не нужно». Форма — комплект по ГОСТ 33855 или отдельный документ при недостаточности комплекта.

ТУ или СТО не универсально обязательны: описание может быть в конструкторской и технологической документации, если оно достаточно для идентификации и испытаний.

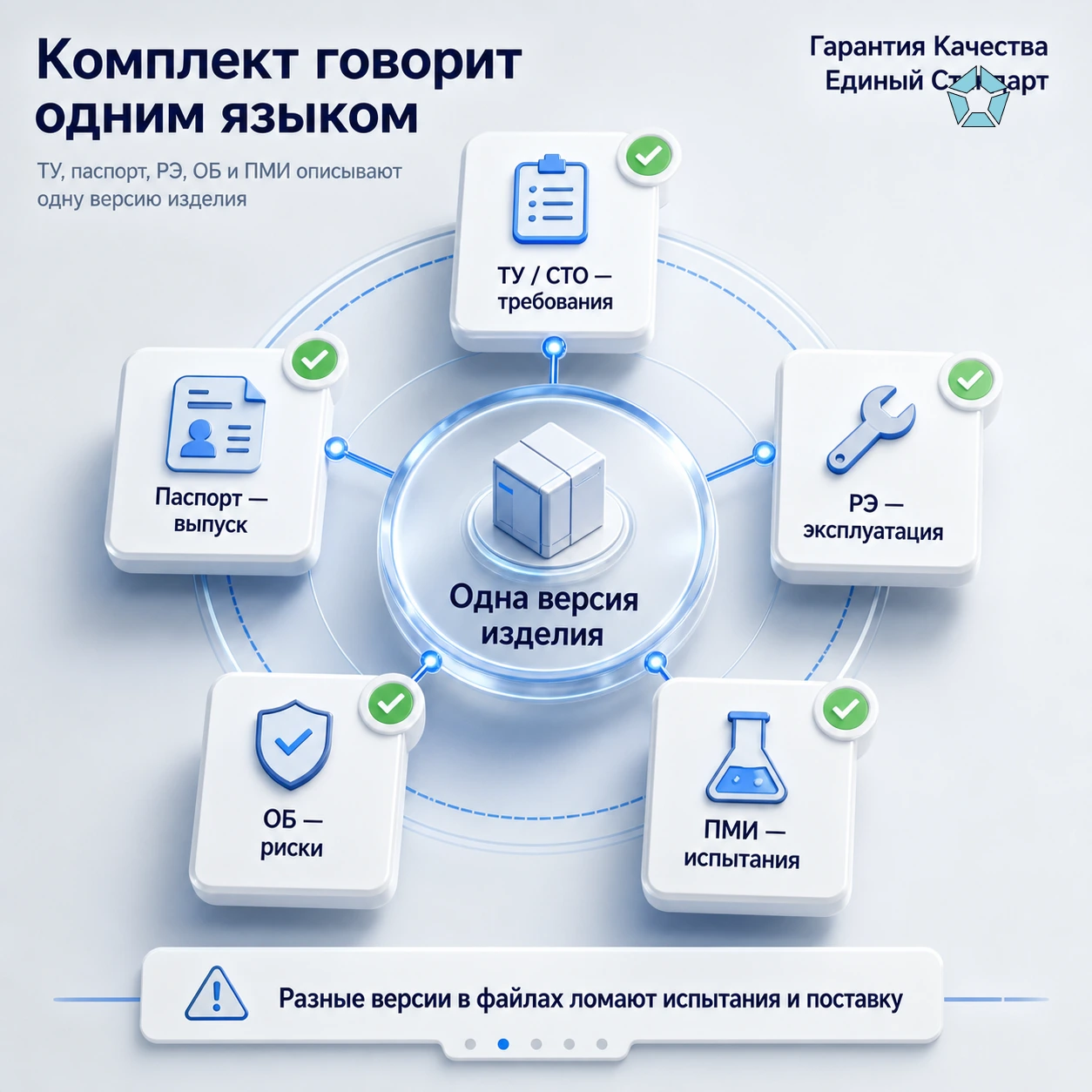

Что делает каждый документ

Паспорт фиксирует идентификацию конкретной единицы или партии, характеристики, комплектность и сведения о выпуске. Его оформляет изготовитель. Паспорт не заменяет инструкцию по эксплуатации.

Эксплуатационные документы (в том числе руководство) объясняют монтаж, запуск, обслуживание, ограничения. После Решения Совета ЕЭК № 36 в ТР ТС 010 используют этот термин вместо одного «РЭ».

Обоснование безопасности — документ или комплект доказательств. Его готовят на стадии проектирования. Сложность изделия не определяет число файлов.

ПМИ задаёт, что и как испытывать. Отсутствие показателя в неполных ТУ не отменяет нормативное испытание, если требование есть в регламенте.

Как собрать карту техдокументации

Сначала идентифицируют изделие и применимые регламенты. ТР ТС 004 и 020 имеют собственные области и исключения: низкое напряжение или ЭМС не назначают «по сложности». ТР ТС 032 применяют при попадании в пороги давления, вместимости или диаметра и группы рабочей среды; исключения регламента проверяют отдельно. «Есть избыточное давление» само по себе не включает 032.

Простое изделие может подлежать сертификации, декларированию или не подлежать обязательной оценке. Форму выбирают по конкретной продукции, не по ощущению «это просто».

Где искать противоречия

Противоречие — когда одно и то же по смыслу утверждение не сходится. Паспорт единицы, руководство линейки и декларация серии законно различаются охватом, если адресация ясна. Рабочее, расчётное и пробное давление в ТР ТС 032 — разные величины: их нельзя сводить к одному числу «чтобы совпало».

Модификации описывают так, чтобы было видно, какая комплектация к какой характеристике относится. Общая инструкция с обозначенными вариантами допустима; инструкция «на максимум», выданная на урезанную поставку без адресации, — нет.

Комплект по ТР ТС 010 и ТР ТС 032

Для машин по ТР ТС 010 нужны эксплуатационные документы и обоснование безопасности в форме документа или комплекта. Решение № 36 уточнило содержание, носители и определение. Ранее выданные документы сохраняются по переходным правилам до установленных сроков, не позднее 1 сентября 2031 года. Смена редакции не требует автоматически переоформить весь пакет.

Для оборудования под давлением по ТР ТС 032 различают документы поставки и доказательства оценки. Пункты 16–18: в поставку входят, в частности, паспорт изготовителя, эксплуатационные документы, при необходимости чертёж и сведения, позволяющие применять изделие. Пункт 45 относится к комплекту оценки соответствия: расчёт прочности, документы предохранительных устройств при их наличии, обоснование безопасности, технологические сведения, квалификация персонала и иные предусмотренные доказательства. Состав зависит от категории и конструкции, а не от одного списка «паспорт плюс режимы».

Серия и импорт

Для серии проверяют, какие исполнения входят в область каждого документа. Для импорта пункт 16.1 ТР ТС 032 требует перевод предусмотренных документов. Полная переработка нужна, если в исходнике нет применимых сведений или он не соответствует поставке. Если инструкция уже различает модификации и покрывает фактическую комплектацию, достаточен корректный перевод.

Как ГК Единый Стандарт помогает

ГК Единый Стандарт сопоставляет изделие, регламенты и уже имеющиеся документы. По результату видно, каких сведений не хватает и можно ли объединить эксплуатационные документы. Заявителем остаётся изготовитель или уполномоченное лицо. Срок зависит от полноты исходных данных; ускорение «для простых изделий» не подтверждено.

Что подготовить

Модели и модификации, характеристики с указанием, что номинал, а что режим испытания, паспорт, эксплуатационные документы, чертежи при наличии, перечень изменений, для 032 — данные предохранительных устройств и расчёт прочности, если они предусмотрены, для импорта — исходные файлы изготовителя.

Когда полный набор файлов не нужен

Если сведения уже есть в объединённых эксплуатационных документах и комплект обоснования по ГОСТ 33855 достаточен, отдельные файлы с теми же данными не требуются. Если изделие вне области обязательной оценки, добровольный пакет не становится обязательным. Решение принимают по идентификации, а не по желанию «закрыть всё одним архивом» или «разнести по максимуму папок».
