Если коротко

  • Серийное изделие может быть технически готово, но застрять на испытаниях из-за руководства по эксплуатации. Лаборатория получает образец, заявку и комплект документов — и в РЭ указана другая модель, другая мощность, неполная комплектация, общие меры безопасности или режимы, которых нет у фактического изделия
  • Для серийного изделия это часть технического файла: документ должен совпадать с образцом, паспортом, маркировкой, ПМИ, заявкой на испытания и порядком оценки соответствия. Если изделие идёт по ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011 или другому техническому регламенту, РЭ должно помогать подтвердить безопасность
  • Почему РЭ влияет на испытания и декларацию: РЭ описывает тот же продукт, который производитель передает на испытания и выпускает в обращение.
  • Что должно совпадать в РЭ, образце и паспорте: В РЭ, паспорте, этикетке, заявке, протоколе и декларации должны сходиться наименование изделия, модель, артикул, модификация, изготовитель, назначение и область применения.
  • Какие разделы РЭ чаще всего проверяют: Чаще всего замечания появляются в разделах «Использование по назначению», «Меры безопасности», «Техническое обслуживание», «Хранение», «Транспортирование» и «Утилизация».
Содержание

Серийное изделие может быть технически готово, но застрять на испытаниях из-за руководства по эксплуатации. Лаборатория получает образец, заявку и комплект документов — и в РЭ указана другая модель, другая мощность, неполная комплектация, общие меры безопасности или режимы, которых нет у фактического изделия. Формально проблема выглядит «текстовой», но для производителя это задержка протокола, декларации, сертификата, поставки или карточки на маркетплейсе.

Руководство по эксплуатации — не просто инструкция для покупателя. Для серийного изделия это часть технического файла: документ должен совпадать с образцом, паспортом, маркировкой, ПМИ, заявкой на испытания и порядком оценки соответствия. Если изделие идёт по ТР ТС 010/2011, ТР ТС 004/2011, ТР ТС 020/2011 или другому техническому регламенту, РЭ должно помогать подтвердить безопасность, а не создавать новую точку риска.

Разберем, какие разделы РЭ проверяют, как описывать модельный ряд, почему перевод иностранной инструкции производителя не всегда подходит и что нужно сверить до передачи образцов.

Почему РЭ влияет на испытания и декларацию

Руководство по эксплуатации для серийного изделия: как пройти испытания

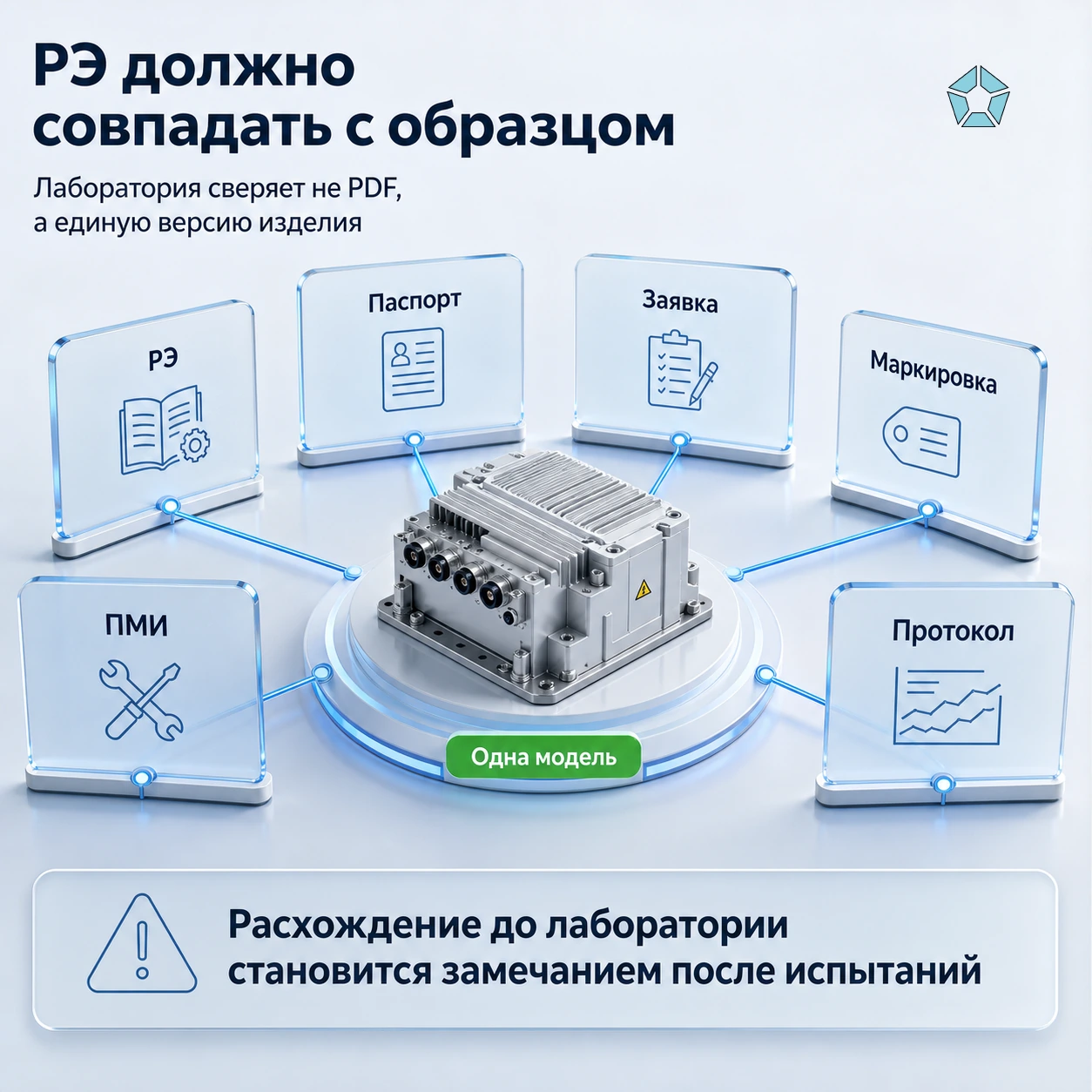

Инфографика: Руководство по эксплуатации для серийного изделия: как пройти испытания

РЭ описывает тот же продукт, который производитель передает на испытания и выпускает в обращение. Если документ не совпадает с образцом, лаборатория или орган видит расхождение: в заявке одна модель, в РЭ другая, на маркировке третья; в паспорте указана одна мощность, в руководстве другая; образец имеет защитный кожух, а в инструкции нет ни слова о его проверке перед запуском.

Для серийного изделия такие расхождения особенно опасны. Одна ошибка копируется на весь модельный ряд, попадает в декларацию, карточку товара, инструкцию для пользователя и комплект поставки. Производитель думает, что проблема в формулировке, а фактически под вопросом оказывается идентификация продукции: что именно испытали, что продается и на что распространяется документ.

ТР ТС 010/2011 «О безопасности машин и оборудования» задает требования к безопасности машин и оборудования на стадиях разработки, изготовления, монтажа, наладки, эксплуатации, хранения, транспортирования, реализации и утилизации. Официальная страница ЕЭК подтверждает, что регламент вступил в силу 15 февраля 2013 года. Поэтому для машин и оборудования РЭ не может быть случайным PDF, собранным после испытаний. Оно должно быть связано с жизненным циклом изделия.

ГОСТ Р 2.610-2019 относит руководство по эксплуатации к эксплуатационным документам и устанавливает правила их выполнения для изделий машиностроения и приборостроения. Даже если конкретный проект не требует полного ГОСТ-формата во всех деталях, логика стандарта полезна: РЭ должно быть структурным, проверяемым и пригодным для пользователя.

Что должно совпадать в РЭ, образце и паспорте

Первое совпадение — идентификация. В РЭ, паспорте, этикетке, заявке, протоколе и декларации должны сходиться наименование изделия, модель, артикул, модификация, изготовитель, назначение и область применения. Если РЭ написано «модель А», а образец промаркирован «А-2 Профи», специалисту придется выяснять, это одна серия или разные изделия.

Второе совпадение — характеристики. Питание, мощность, давление, производительность, скорость, нагрузка, масса, температура, габариты, степень защиты, режим работы, ограничения по среде и условиям эксплуатации должны быть одинаковыми во всех документах. Если в одном месте указано «220 В», а в другом «230 В»; если паспорт говорит о работе при одной температуре, а РЭ разрешает другую, это повод для замечания.

Третье совпадение — комплектация. Серийное изделие может поставляться с насадками, кабелем, крепежом, защитным кожухом, фильтром, аккумулятором, блоком питания, датчиком или программным модулем. Если комплектность влияет на безопасность или применение, она должна быть описана. Нельзя писать РЭ под максимальную комплектацию, если на испытания передан базовый образец без части узлов.

Четвертое совпадение — меры безопасности. Предупреждения в РЭ должны соответствовать реальным рискам изделия. Для электроинструмента это питание, нагрев, вращающиеся части, защита от влаги, обслуживание. Для тренажера — нагрузка, сборка, устойчивость, ограничения пользователя. Для насоса или компрессора — режимы, давление, обслуживание, соединения, аварийные ситуации. Общая фраза «соблюдайте осторожность» не заменяет конкретных действий.

Какие разделы РЭ чаще всего проверяют

Чаще всего замечания появляются в разделах «Использование по назначению», «Меры безопасности», «Техническое обслуживание», «Хранение», «Транспортирование» и «Утилизация». Эти разделы напрямую связаны с безопасностью, сроком службы и применением изделия. Если они написаны шаблонно, документ быстро расходится с реальной конструкцией.

В разделе «Использование по назначению» нужно указать подготовку к работе, условия запуска, допустимые режимы, порядок остановки, действия пользователя и ограничения. Для серийного изделия нельзя оставлять только общие слова. Если устройство нельзя включать без заполненного резервуара, без защитного кожуха, без заземления, без стабилизации на ровной поверхности или без настройки датчика, это должно быть написано как конкретное действие.

В мерах безопасности важно не перепутать профессионального и непрофессионального пользователя. Если изделие рассчитано на бытовой рынок или маркетплейс, инструкция должна учитывать человека без инженерного опыта. Если изделие промышленное, РЭ должно указать требования к персоналу, допуску, обслуживанию и монтажу. Универсальный текст на оба случая плохо работает: он либо слишком сложен для покупателя, либо слишком слаб для производственного оборудования.

Техническое обслуживание должно быть связано с реальными узлами: что очищать, что проверять, что менять, с какой периодичностью, какими расходниками, при каких условиях изделие выводится из работы. Хранение и транспортирование важны для товаров, где влажность, температура, упаковка, вибрация или положение изделия влияют на безопасность и работоспособность. Утилизация нужна не как формальный абзац, а как понятная инструкция для пользователя и поставщика.

Серийное изделие: как описать модельный ряд

Одно РЭ можно делать на линейку, если границы серии описаны честно. Серия должна иметь общую конструктивную логику, одинаковые правила эксплуатации и понятные отличия между модификациями. Например, модели могут отличаться мощностью, цветом, объёмом, длиной кабеля, типом крепления или набором функций. Эти отличия нужно вынести в таблицу и проверить, не меняют ли они требования безопасности.

Если модификации отличаются критически, одно РЭ становится слабым решением. Разные источники питания, рабочие органы, нагрузки, режимы нагрева, материалы корпуса или способы монтажа могут требовать разных предупреждений и разделов обслуживания. В таком случае лучше сделать отдельные приложения или отдельные РЭ, чем пытаться спрятать отличия в одну общую инструкцию.

Для испытаний важно, чтобы образец был привязан к серии. Если испытывается одна модель, а РЭ описывает десять, лаборатория может попросить обоснование, почему результаты применимы ко всей линейке. Это особенно чувствительно, когда производитель хочет быстро закрыть несколько SKU одним комплектом документов. Экономия на РЭ может обернуться повторными испытаниями или доработкой пакета.

Практичный подход: сначала составить матрицу серии. В ней указывают модели, характеристики, отличия, комплектность, риски и документы. Потом решают, что идёт в общее РЭ, а что требует отдельного блока. Так РЭ становится управляемым документом, а не текстом, который каждый менеджер правит под свою поставку.

Импортная инструкция производителя: почему перевод не равен РЭ

Иностранная инструкция производителя полезна как источник, но не всегда подходит как готовое РЭ. В ней может быть другая терминология, другие ссылки на стандарты, другая логика предупреждений, другая гарантийная политика, другая маркировка, другой состав комплекта. Иногда инструкция производителя хорошо описывает пользователя, но не помогает пройти оценку соответствия в ЕАЭС.

Простой перевод сохраняет чужую структуру. В результате в русском документе остаются разделы, которые не связаны с местным порядком оценки соответствия, и отсутствуют блоки, которые нужны для паспорта, декларации, маркировки или маркетплейса. Например, инструкция может не содержать условий хранения для российского склада, не описывать утилизацию, не учитывать русскоязычную маркировку или не совпадать с комплектацией, которую импортер фактически продает.

Для импортного серийного изделия нужно сделать адаптацию. Сначала инструкцию производителя сверяют с фактическим образцом и документами производителя. Потом проверяют регламент, требования к маркировке, язык, меры безопасности, комплектность, гарантийные ограничения, данные об изготовителе и импортере. Только после этого документ можно приводить к формату РЭ.

Если у иностранного производителя есть несколько версий инструкции производителя, нужно выбрать ту, которая соответствует модели и поставке. Частая ошибка — взять инструкцию с сайта для другой страны или более новой комплектации. На испытания приходит один образец, а в РЭ описана функция, которой в нем нет. Для лаборатории это не мелочь, а расхождение между документом и изделием.

Как подготовить РЭ до испытаний

РЭ лучше готовить до передачи образца, а не после замечаний. Первый шаг — собрать исходные данные: название изделия, модель, артикулы, модификации, назначение, характеристики, фото, схемы, комплектность, этикетку, паспорт, ТУ или СТО, инструкцию производителя, данные о материалах, режимах и ограничениях. Если есть ПМИ или ОБ, их нужно смотреть вместе с РЭ.

Второй шаг — сверить порядок оценки соответствия. Для машин и оборудования смотрят ТР ТС 010/2011; для низковольтной техники — ТР ТС 004/2011; для электромагнитной совместимости — ТР ТС 020/2011; для оборудования под давлением — ТР ТС 032/2013. Один товар может попадать сразу под несколько групп требований. РЭ должно отражать эту реальность через меры безопасности, условия применения и технические ограничения.

Третий шаг — сделать таблицу расхождений. В одну колонку ставят образец, во вторую паспорт, в третью РЭ, в четвертую этикетку, в пятую заявку на испытания. Проверяются модель, характеристики, комплектация, предупреждения, режимы, условия хранения и транспортирования. Все спорные места исправляются до лаборатории.

Четвертый шаг — проверить пользовательский язык. РЭ должно быть понятным: короткие действия, ясные запреты, последовательность операций, предупреждения рядом с опасным действием. Канцелярит и длинные юридические абзацы не помогают пользователю и плохо выглядят в сервисном документе. Если изделие продается непрофессиональному пользователю, инструкция должна быть особенно прямой.

Ошибки, из-за которых РЭ возвращают на доработку

Первая ошибка — чужой шаблон. В документе остаются следы другой продукции: не те режимы, чужая комплектация, лишние функции, неподходящие меры безопасности. Иногда шаблон выглядит аккуратно, но не описывает изделие. Для испытаний это хуже, чем короткий документ: короткое РЭ можно доработать, а чужое нужно переписывать.

Вторая ошибка — расхождение характеристик. На маркировке одна мощность, в паспорте другая, в РЭ третья. Или в заявке указана серия, а в инструкции только одна модель. Такие расхождения тормозят не из-за придирки, а из-за вопроса идентификации: на что именно выдается протокол и документ о соответствии.

Третья ошибка — слабые меры безопасности. Производитель пишет «перед началом работы ознакомьтесь с инструкцией», но не описывает опасные действия: нельзя снимать кожух, нельзя обслуживать под напряжением, нельзя запускать без фиксации, нельзя использовать во влажной среде, нельзя превышать нагрузку. Если риск очевиден по конструкции, предупреждение должно быть конкретным.

Четвертая ошибка — РЭ не обновили после изменения серии. Добавили аккумулятор, другой блок питания, новую насадку, иной материал, новый режим, изменили упаковку или поставщика комплектующих, а инструкция осталась прежней. Для серийного производства это системный риск: ошибка уйдет во все поставки.

Пятая ошибка — РЭ пишут отдельно от паспорта и ПМИ. Паспорт фиксирует изделие и ключевые сведения, ПМИ задает испытательную логику, ОБ показывает риск-анализ, РЭ дает пользователю эксплуатацию. Если документы готовят разные люди без общей версии, несостыковки появляются почти неизбежно.

Как ГК Единый Стандарт сопровождает разработку РЭ

ГК Единый Стандарт начинает с техдок-аудита: что за изделие, серийное оно или единичное, какие модификации входят в линейку, какие регламенты применимы, какие документы уже есть, что идёт на испытания, где будет продаваться товар. Такой старт позволяет понять, нужен ли полный РЭ, адаптация инструкция производителя, доработка инструкции для маркетплейса или связка РЭ, паспорт, ОБ и ПМИ.

Затем собирается единая версия данных. Мы сверяем модель, характеристики, комплектность, маркировку, паспорт, этикетку, инструкцию производителя, заявку на испытания и требования регламента. Если видим конфликт, его лучше исправить до лаборатории. Это быстрее, чем получать замечание и переделывать документ в момент, когда сроки уже сжаты.

Для простых серийных изделий можно подготовить РЭ быстрее: электроинструмент, небольшая бытовая техника, IoT, тренажеры, небольшие насосы и похожие категории часто имеют повторяемую структуру. Для промышленного оборудования, линий, станков, прессов и компрессоров требуется инженерная проверка: там нельзя ограничиться красивым текстом, потому что меры безопасности связаны с конструкцией.

Итоговая задача ГК Единый Стандарт — не просто написать инструкцию, а собрать документ, который совпадает с изделием, не спорит с паспортом и ПМИ, помогает пройти оценку соответствия и понятен пользователю. Для серийного производства это особенно важно: правильное РЭ становится частью системы выпуска, а не разовой бумагой перед проверкой.

Что подготовить перед заказом РЭ

Подготовьте название изделия, модели и модификации, фотографии, этикетку, паспорт, характеристики, описание функций, состав комплекта, схему или описание устройства, данные о питании, нагрузках, режимах, материалах, ограничениях, обслуживании, хранении и транспортировании. Если есть иностранная инструкция производителя, приложите исходный файл, а не только перевод.

Если РЭ нужно для испытаний, добавьте заявку, ПМИ, требования лаборатории или органа, список регламентов и документы на образец. Если РЭ нужно для маркетплейса, приложите требования площадки и формат, в котором документ должен быть передан покупателю. Если изделие серийное, сразу покажите матрицу модификаций или хотя бы список артикулов.

Чем точнее исходные данные, тем меньше риск, что РЭ придется переписывать после замечаний. Для «ГК Единый Стандарт это тоже снижает стоимость и срок: эксперт не тратит время на угадывание конструкции, а сразу связывает документ с реальным изделием.

Вопросы и ответы

Когда нужно руководство по эксплуатации?

РЭ нужно для технически сложных изделий, оборудования, электротоваров, машин и другой продукции, где пользователь должен безопасно смонтировать, запустить, обслуживать, хранить и утилизировать изделие.

Можно ли сделать одно РЭ на всю серию?

Можно, если модификации имеют общую конструктивную логику и одинаковые правила эксплуатации. Отличия по характеристикам, комплектации и рискам нужно описать отдельно.

Чем РЭ отличается от паспорта изделия?

Паспорт фиксирует идентификацию, характеристики, комплектность и сведения о выпуске. РЭ объясняет правила безопасной эксплуатации, обслуживания, хранения, транспортирования и утилизации.

Обязательно ли делать РЭ по ГОСТ Р 2.610-2019?

ГОСТ Р 2.610-2019 задает правила выполнения эксплуатационных документов. Конкретный объём зависит от изделия и порядка оценки соответствия, но структура стандарта помогает избежать пробелов.

Можно ли просто перевести иностранную инструкцию производителя?

Перевод можно использовать как основу, но инструкцию производителя нужно адаптировать под фактическую комплектацию, русский язык, маркировку, регламенты и комплект документов для оценки соответствия.

Что лаборатория проверяет в РЭ?

Совпадение модели, характеристик, комплектации, маркировки, режимов работы, мер безопасности и ограничений с образцом, паспортом, заявкой и испытательной логикой.

Как РЭ связано с декларацией?

РЭ входит в комплект технической документации и помогает подтвердить, что изделие описано, эксплуатируется и сопровождается в соответствии с заявленным порядком оценки соответствия.

Когда вместе с РЭ нужно ОБ?

ОБ нужно, когда требуется анализ рисков и обоснование мер безопасности конструкции, особенно для машин и оборудования по ТР ТС 010/2011 или при модернизации.

Что делать, если модель изменилась?

Нужно проверить, влияет ли изменение на характеристики, риски, комплектацию, маркировку и область применения. Если влияет, РЭ и связанные документы обновляют до поставки или испытаний.

Сколько занимает разработка РЭ?

Срок зависит от сложности изделия и качества исходных данных. Простые серийные изделия готовятся быстрее, промышленное оборудование требует инженерной проверки и больше времени.

Какие данные нужны для РЭ?

Модель, модификации, характеристики, фото, комплектность, этикетка, паспорт, схемы, инструкция производителя, режимы, ограничения, меры безопасности и требования к испытаниям или маркетплейсу.

Чем помогает «ГК Единый Стандарт?

«ГК Единый Стандарт сверяет изделие, регламент, паспорт, маркировку, ПМИ и заявку, помогает разработать или адаптировать РЭ и снизить риск замечаний на испытаниях.

Материал носит информационный характер и не заменяет профессиональную консультацию.
