ТР ТС 004/2011 и 020/2011 для электрооборудования: протоколы и РЭ

К одному изделию могут применяться ТР ТС 004/2011 о безопасности низковольтного оборудования и ТР ТС 020/2011 об электромагнитной совместимости. Их область определяется по назначению, характеристикам и исключениям. Для части электротехники и радиоэлектроники дополнительно применяется ТР ЕАЭС 037/2016 об ограничении опасных веществ.

При разборе электрооборудования рассматривается весь применимый набор требований. Например, соответствие низковольтным требованиям само по себе не подтверждает ЭМС. Отдельно сопоставляются продукция, доказательства, эксплуатационные документы и маркировка.

Когда электрооборудованию нужны ТР ТС 004/2011 и 020/2011

Применимость ТР ТС 004/2011 и ТР ТС 020/2011 рассматривается по назначению, питанию, конструкции и исключениям из областей действия. При этом учитываются свойства оборудования, связанные с электрическими рисками, созданием помех и восприимчивостью к ним.

Примеры изделий, для которых требуется определить применимый набор требований с учётом характеристик и исключений:

• блоки питания и зарядные устройства;
• светильники, светодиодные ленты и драйверы;
• бытовые электроприборы;
• электроинструмент;
• шкафы управления и автоматики;
• контроллеры, панели, датчики, приборы;
• электроприводы и низковольтная аппаратура;
• промышленная электроника;
• устройства с внешним адаптером питания;
• часть радиоэлектронной продукции, если применимы дополнительные требования.

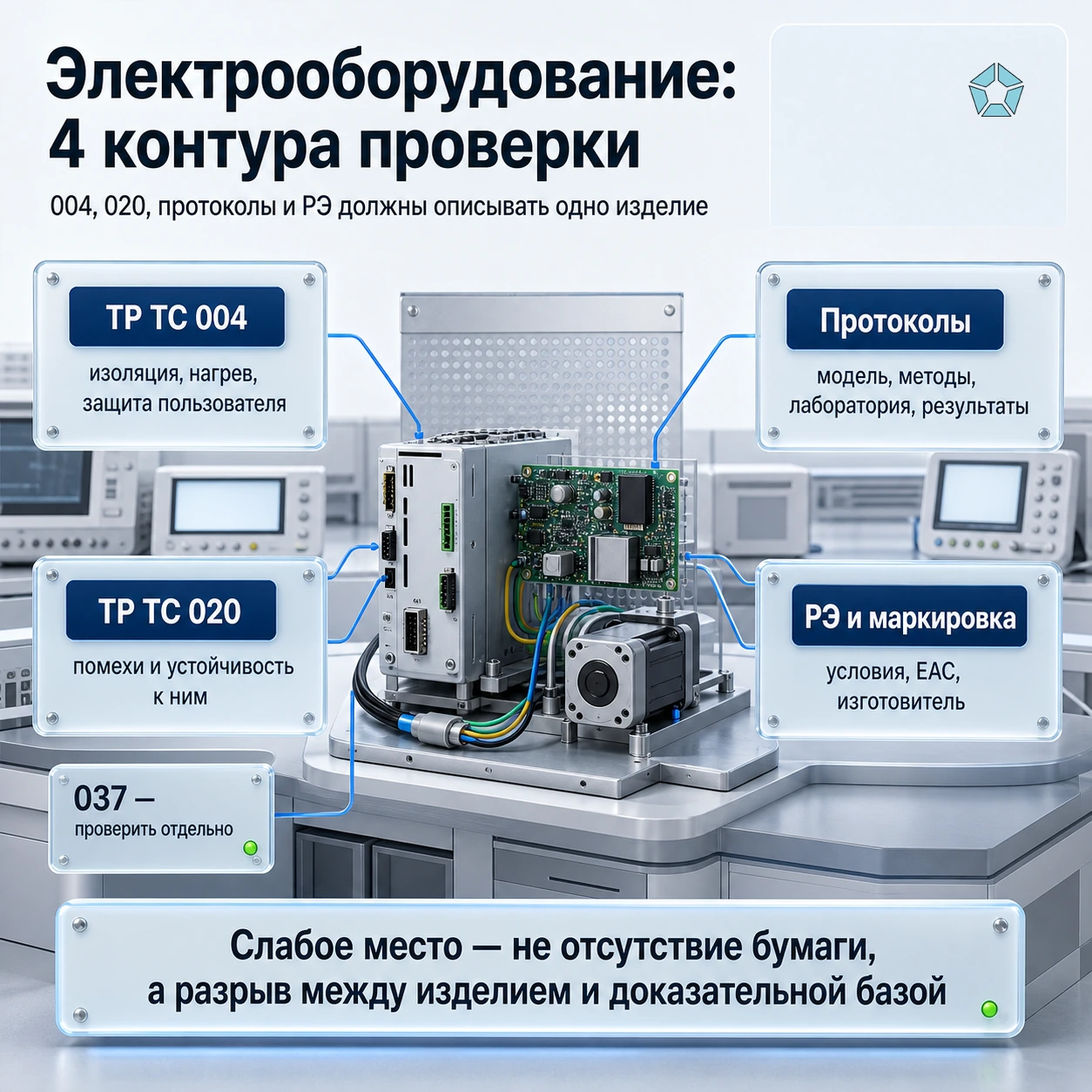

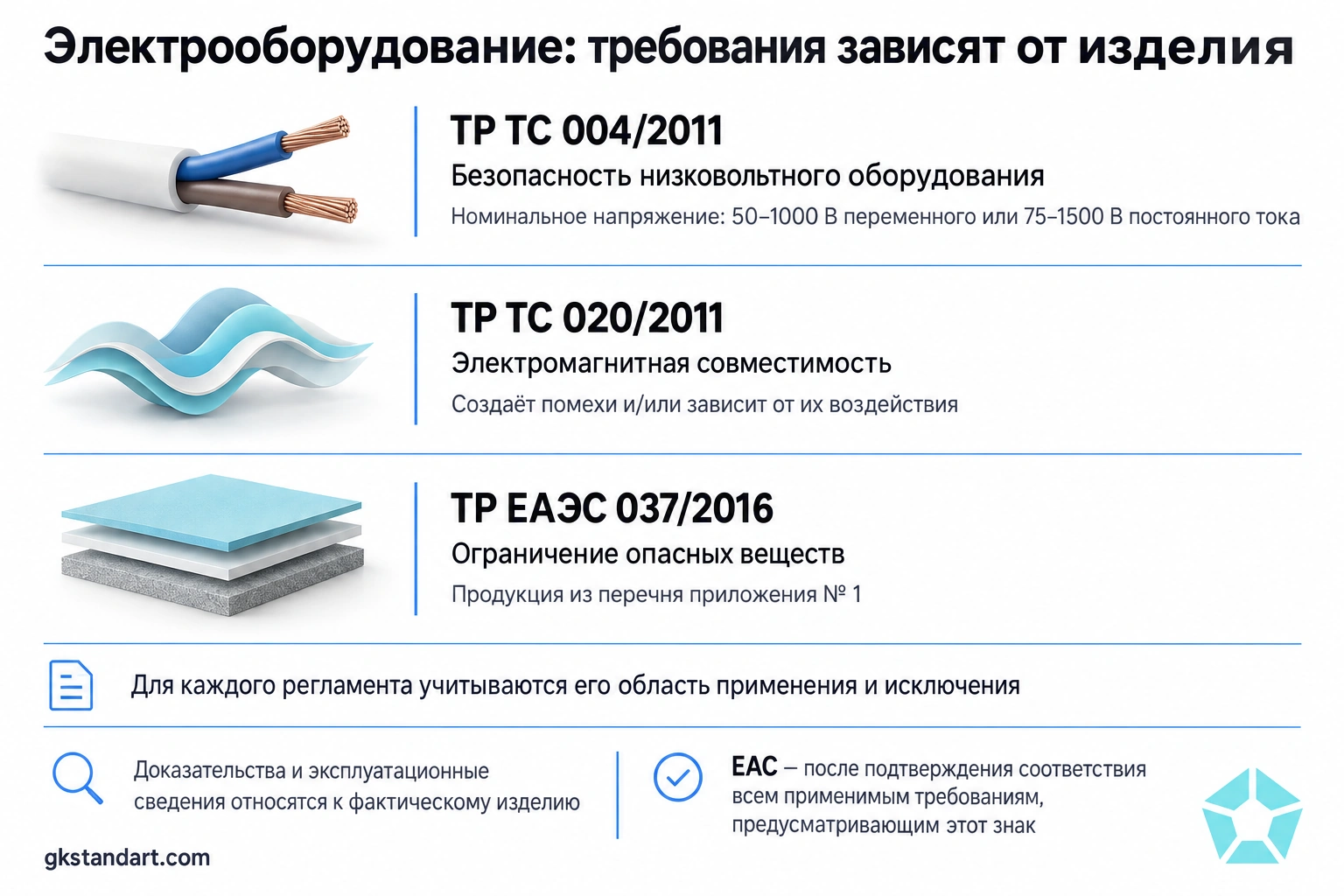

ТР ТС 004/2011 охватывает оборудование с номинальным напряжением от 50 до 1000 В включительно переменного тока и от 75 до 1500 В включительно постоянного тока. Из области исключены, в частности, медицинские изделия, бывшее в употреблении оборудование и отдельные составные части. Также учитывается исключение оборудования, входящего в область и подлежащего подтверждению по ТР ТС 010/2011, 011/2011 или 012/2011, кроме кабелей, проводов и шнуров. ТР ТС 020/2011 применяется по способности создавать помехи и (или) зависимости от их воздействия; у него свои исключения, включая пассивные средства и определённые комплектующие.

Наличие электрической или электронной части требует оценки применимости каждого регламента. Требования низковольтной безопасности зависят от параметров питания и конструкции, а электромагнитной совместимости — от свойств технического средства. Общего названия «электрооборудование» для выбора документов недостаточно.

Чем отличаются низковольтная безопасность и ЭМС

ТР ТС 004/2011 охватывает безопасность низковольтного оборудования: защиту от поражения током, перегрева, пожара и других предусмотренных регламентом опасностей, в том числе неэлектрического происхождения. ТР ТС 020/2011 относится к допустимому уровню создаваемых помех и устойчивости технического средства к внешним помехам.

Для изделия, входящего в области обоих регламентов, оцениваются обе группы требований. Например, у светильника с электронным драйвером могут рассматриваться защита от поражения током и нагрева, создаваемые помехи и устойчивость к ним. Состав оценки зависит от назначения, питания и конструкции конкретного изделия.

Для определения состава документов специалисту нужны сведения о назначении, питании, конструкции, электронных модулях, условиях эксплуатации и комплекте поставки. По ним рассматриваются применимые требования.

Когда применяется ТР ЕАЭС 037/2016

ТР ЕАЭС 037/2016 рассматривается для продукции из его области действия. Он регулирует ограничение применения опасных веществ; в документах используется обозначение применимого регламента ЕАЭС.

Если продукция входит в соответствующие области действия, требования ТР ЕАЭС 037/2016 рассматриваются вместе с требованиями электрической безопасности и ЭМС:

1. Низковольтная безопасность — ТР ТС 004.
2. Электромагнитная совместимость — ТР ТС 020.
3. Ограничение опасных веществ — ТР ЕАЭС 037, если применимо.
4. Дополнительные регламенты или стандарты, если изделие относится к специальной категории.

Для поставщика это важно на таможне, в маркетплейсе, у крупного корпоративного заказчика и в тендере. Если в пакете есть декларация по 004 и 020, но по продукции также нужен документ по 037, комплект может оказаться неполным.

Декларация или сертификат: от чего зависит форма оценки

По ТР ТС 004/2011 и ТР ТС 020/2011 продукция из соответствующего перечня подлежит сертификации, а другая продукция в области регламента — декларированию. Заявитель вправе заменить декларирование сертификацией в предусмотренном статьёй 7 порядке. Кроме того, при неприменении стандартов из перечня добровольного соблюдения либо их отсутствии эти регламенты предусматривают сертификацию непосредственно по требованиям безопасности или ЭМС. Условия закупки не изменяют установленную законом форму обязательного подтверждения.

Что влияет на выбор формы и схемы оценки:

• вид изделия и назначение;
• код ТН ВЭД;
• технические характеристики;
• питание и напряжение;
• наличие электронных компонентов;
• перечень продукции, подлежащей сертификации;
• схема декларирования или сертификации;
• серийный выпуск, партия или единичное изделие;
• заявитель: производитель, импортер, уполномоченное лицо;
• наличие протоколов испытаний и образцов;
• Дополнительные требования конкретной закупки — отдельно от установленной регламентом формы обязательного подтверждения.

При импорте сопоставляются описание поставки, сведения об изделии и область документов об оценке соответствия. Различия в наименованиях, артикулах или комплектации оцениваются по существу: они могут быть особенностью обозначения либо указывать на продукцию, не охваченную доказательствами.

Для серии моделей рассматриваются различия в мощности, питании, платах, корпусе, материалах, приводах и функциях. Эти сведения помогают определить область документа и применимость доказательств к заявленной продукции.

Зачем нужны протоколы испытаний

Протокол содержит результаты испытаний образца и позволяет оценить их отношение к подтверждаемым требованиям. Для использования результатов важны идентификация испытанной продукции, методы, условия и область применимости к заявленным изделиям. Требования к доказательствам и участникам определяются схемой оценки.

Для ТР ТС 004 протокол может подтверждать электрическую безопасность. Для ТР ТС 020 — ЭМС-испытания. Если подключается ТР ЕАЭС 037, может понадобиться отдельная доказательная база по ограничению опасных веществ. Конкретный набор зависит от изделия и выбранной схемы.

При оценке применимости протокола рассматриваются:

• точное наименование продукции;
• модель, артикул, исполнение;
• заявитель и изготовитель;
• применимые регламенты и стандарты;
• методы испытаний;
• номер и дата протокола;
• лаборатория;
• применимость результатов испытаний образца к заявленной продукции;
• связь протокола с декларацией или сертификатом.

Если в линейку включается другая модель или меняется блок питания, оценивается влияние различий на доказательства безопасности и ЭМС. Результаты испытаний одной конструкции не распространяются автоматически на любую другую; вместе с тем различие артикула само по себе не доказывает неприменимость протокола.

Как руководство по эксплуатации связано с оценкой соответствия

Эксплуатационные документы содержат сведения, необходимые для безопасного использования изделия. Статья 5 каждого из регламентов определяет их содержание, язык и допустимую форму. Отдельное руководство требуется не во всех случаях: если объём предусмотренных сведений позволяет, их можно разместить на самом изделии или упаковке.

При подготовке эксплуатационных сведений учитываются следующие вопросы; их состав сверяется с применимым регламентом:

• наименование или обозначение изделия, сведения об изготовителе и стране изготовления;
• назначение;
• основные технические характеристики;
• питание и параметры сети;
• комплектность, когда она необходима для описания конкретного изделия;
• правила и условия безопасного использования, хранения и перевозки;
• монтаж и подключение; для ЭМС — также пуск и регулирование, когда эти условия необходимы для выполнения требований;
• меры безопасности;
• ограничения использования, в том числе по жилым, коммерческим и производственным зонам для ЭМС;
• действия при неисправности и необходимые сведения об обслуживании;
• правила реализации и утилизации при необходимости;
• наименование, местонахождение и контакты изготовителя, уполномоченного им лица и импортёра в соответствующих случаях;
• месяц и год изготовления либо сведения о месте нанесения и способе определения года; EAC — после подтверждения соответствия, в предусмотренных местах нанесения.

Эксплуатационные документы выполняются на русском языке, а государственный язык страны реализации добавляется, если это требуется её законодательством. Для бытовой продукции предусмотренные сведения представляются на бумаге; для небытовой документация может быть только электронной. Допустимость размещения сведений на изделии или упаковке вместо отдельного документа оценивается по статье 5. Перевод сопоставляется с фактическими характеристиками и условиями безопасного использования.

Эксплуатационные документы входят в доказательственный комплект по предусмотренным схемам оценки. Их содержание связано с условиями испытаний и безопасного применения продукции, поэтому выявленные пробелы могут потребовать уточнения до завершения подтверждения соответствия.

Какие несоответствия возникают в документах

Согласованность комплекта зависит от применимых требований и связи документов с изделием. Недостаток может касаться области протокола, эксплуатационных сведений, маркировки или выбранной схемы.

При сопоставлении продукции и документов рассматриваются:

1. применимость требований ЭМС вместе с низковольтной безопасностью;
2. область ТР ЕАЭС 037/2016 для конкретной продукции;
3. соответствие формы оценки применимому перечню;
4. применимость результатов испытаний к заявленной модели или изменённой комплектации;
5. сведения об условиях эксплуатации, предупреждениях и характеристиках;
6. язык и содержание импортной инструкции;
7. согласованность идентификационных сведений в документах и на изделии, выполнение условий нанесения EAC;
8. связь классификации изделия с областью регламента;
9. оценка существенных различий моделей и применимость доказательств при объединении ассортимента;
10. влияние замены блока питания, платы, корпуса или драйвера на имеющиеся доказательства.

Условный пример: при подготовке зарядного устройства учли низковольтные требования, но не рассмотрели применимость ЭМС и полноту эксплуатационных сведений. Тогда состав оценки уточняется до оформления документов. Для бытовых блоков питания и зарядных устройств в области ТР ТС 004/2011 перечень предусматривает обязательную сертификацию.

Условный пример со шкафом управления: после изменения автоматики, блока питания или контроллера оценивается, относятся ли имеющиеся доказательства к новому исполнению. Документы на отдельные комплектующие и оценка готового изделия имеют разный предмет; достаточность комплекта определяется для конкретной конструкции.

Как ГК Единый Стандарт помогает с документами

ГК Единый Стандарт помогает определить применимые регламенты, схему декларирования и необходимые испытания. Для электрооборудования исходными сведениями служат назначение, питание, конструкция, модельный ряд, изготовитель и форма выпуска. На их основе рассматривается применимость низковольтных требований, ЭМС и ограничений опасных веществ.

Рабочий порядок:

1. Для предварительного рассмотрения используются описание, фотографии, характеристики, имеющиеся паспорт или РЭ, макет маркировки и документы на поставку.
2. Специалист проверяет применимые регламенты и форму оценки.
3. Проверяется РЭ, маркировка и состав моделей.
4. Определяются необходимые испытания и требования к доказательствам по выбранной схеме.
5. Декларацию принимает заявитель; обязательный сертификат выдаёт орган по сертификации, соответствующий требованиям регламента.
6. Итоговый комплект относится к указанной продукции и выполненной процедуре; дополнительные условия закупки рассматриваются отдельно.

Если документы уже есть, при определении состава работ важно сопоставить их область с изделием: учтены ли применимые требования, относятся ли доказательства к моделям и достаточно ли эксплуатационных сведений. Срок и стоимость уточнения зависят от выявленных различий.

В ГК Единый Стандарт можно обратиться за определением применимых требований, выбором схемы декларирования и состава испытаний. Описание изделия, характеристики и имеющиеся документы помогают специалистам уточнить необходимые работы.
