Когда вентиляционному оборудованию нужен сертификат сейсмостойкости Что именно подтверждают: вентилятор, установку или систему вентиляции Вентилятор отдельно Вентиляционная установка в сборе Система вентиляции на объекте Исходные сведения о вентиляционном оборудовании Как крепления и условия установки влияют на оценку Какие документы и данные нужны для расчёта Как определяются метод и состав оценки сейсмостойкости Когда расчётный способ может не подойти Расхождения между документами и поставляемым оборудованием Предварительный разбор состава установки и требований Вопросы и ответыДля вентиляционного оборудования рассматриваются применимые требования к сейсмостойкости и форма представления результатов. Отдельный добровольный сертификат может быть предусмотрен согласованными требованиями проекта или договора; его необходимость не устанавливается одним названием «вентиляция». Объектом оценки может быть вентилятор, установка в сборе, секция или другой определённый состав оборудования с заданными условиями крепления.
Оценка вентилятора и установки с фильтрами, теплообменником, шумоглушителем, клапанами и рамой может относиться к разным объектам. Применимость документа к поставке определяется его областью и подтверждающими материалами.
ГОСТ 30546.1–98 содержит общие требования к техническим изделиям и методы расчёта сложных конструкций, ГОСТ 30546.2–98 — положения и методы испытаний, ГОСТ 30546.3–98 — оценку изделий на месте эксплуатации. СП 14.13330.2018 и СП 442.1325800.2019 относятся к зданиям и сооружениям. Для вентиляционного оборудования метод выбирается по применимым условиям стандарта, конструкции, установке и заданным требованиям; наличие программного комплекса не заменяет такой выбор.

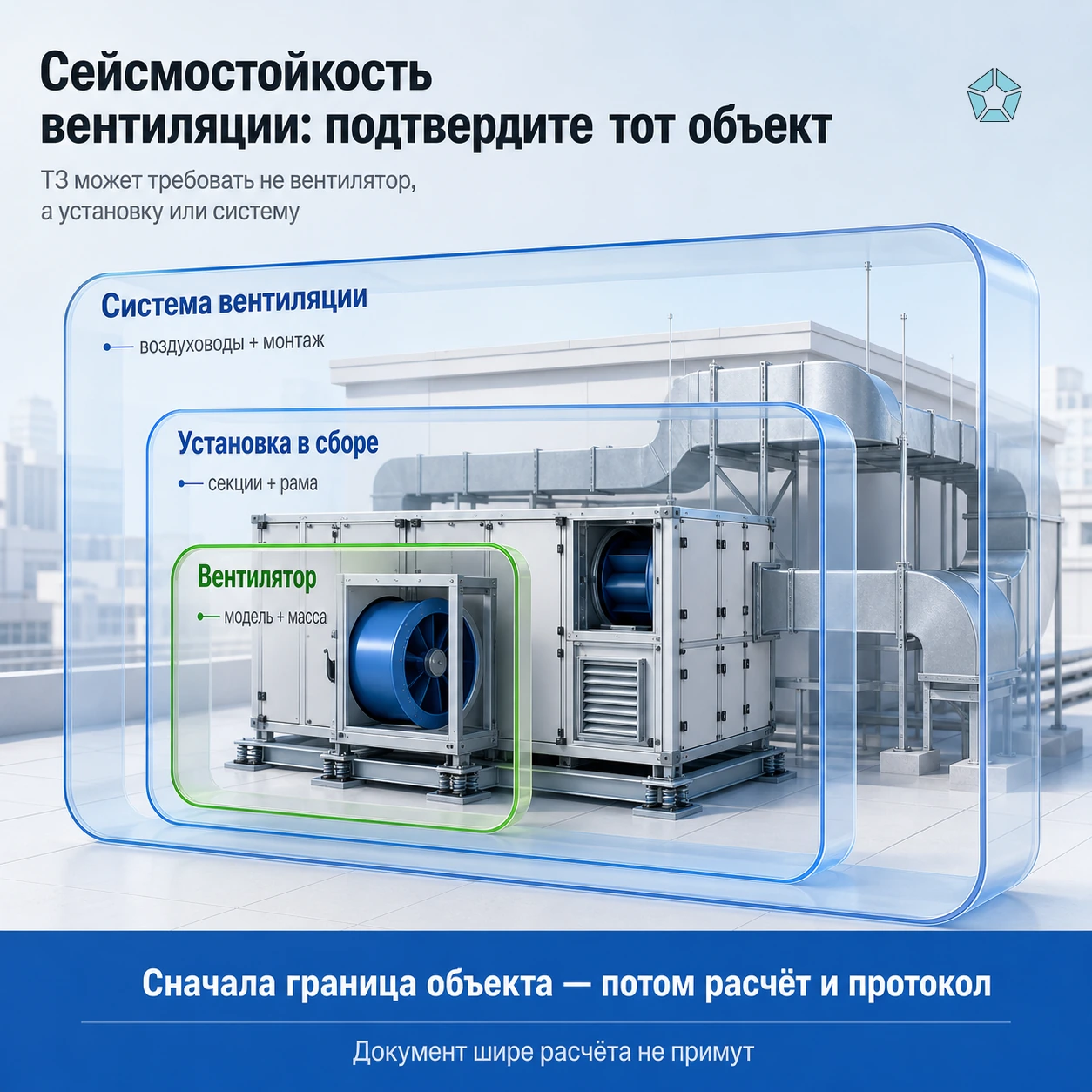

Когда вентиляционному оборудованию нужен сертификат сейсмостойкости
ТЗ, проект или договор могут предусматривать добровольный сертификат либо иной состав подтверждающих материалов. Само размещение оборудования в сейсмическом районе не означает одинаковый документ для всех вентиляторов. Оценка связывается с конкретным изделием, заданным воздействием, условиями установки и применимыми требованиями.
Краткое требование «9 баллов MSK-64» дополняется описанием модели, массы, комплектации и способа установки. Эти сведения связывают заданное воздействие с объектом оценки.
Условия, при которых проект или договор могут предусматривать оценку:
- поставка вентиляционных установок на объект в районе с расчётной сейсмичностью;
- участие в тендере, где требуется протокол или сертификат;
- поставка на промышленный, инфраструктурный или социальный объект;
- входной контроль у генподрядчика или проектной организации;
- замена импортного вентиляционного оборудования российским аналогом;
- подтверждение серийной модели для продаж в регионы с сейсмическими требованиями;
- согласование оборудования до включения в проектную или рабочую документацию.
СП 14.13330.2018 относится к строительным объектам в сейсмических районах. Оценка вентиляционного изделия связывается с его конструкцией, условиями установки, заданным воздействием и применимой процедурой.
Слово «вентиляция» может обозначать отдельное изделие, сборку или систему здания. Уточнение состава и границ объекта позволяет определить, к чему должны относиться расчёты и другие подтверждающие материалы.

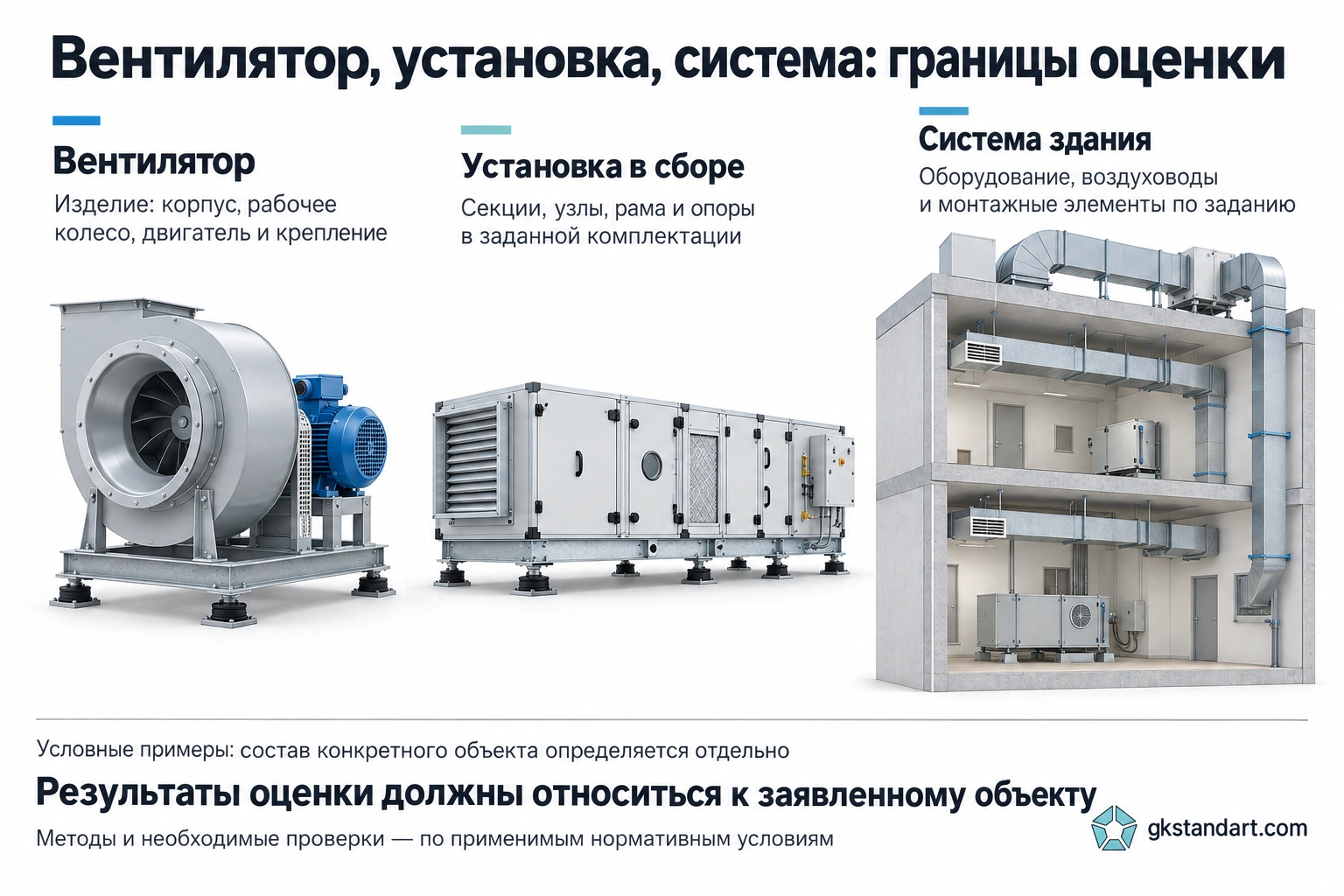

Что именно подтверждают: вентилятор, установку или систему вентиляции
Вентилятор, установка в сборе и система воздуховодов могут иметь разные границы оценки. Область документа сопоставляется с составом оборудования и монтажными элементами, предусмотренными заданием.
| Объект | Возможный состав | Исходные сведения |
|---|---|---|
| Вентилятор | Корпус, рабочее колесо, двигатель, опора | Модель, масса, чертеж, способ крепления |
| Канальный вентилятор | Вентилятор плюс фланцы и подвес | Как задан подвес, входит ли воздуховод |
| Крышный вентилятор | Оборудование на кровельной раме | Опорная рама, центр тяжести, основание |
| Вентиляционная установка | Несколько секций, фильтр, теплообменник, вентилятор | Состав секций, масса каждой секции, общая рама |
| Приточно-вытяжная установка | Приток, вытяжка, рекуперация, автоматика | Комплектация, габариты, точки опирания |
| Шкаф управления | Отдельное изделие или часть сборки | Роль шкафа в оцениваемом объекте |
| Система вентиляции здания | Оборудование, воздуховоды и монтажные элементы | Границы изделия и проектной части |
Вентилятор отдельно
Самостоятельная оценка вентилятора относится к определённому изделию и условиям его применения. Для модели используются сведения о геометрии, массе, корпусе, рабочем колесе, двигателе, материалах и креплении.
Подвесной, рамный и кровельный монтаж задают разные условия опирания. Положение центра тяжести, опорная конструкция и крепления учитываются в расчётных данных конкретного исполнения.
Вентиляционная установка в сборе
Установка может включать корпус, секции, фильтры, теплообменник, калорифер, вентилятор, двигатель, клапаны, автоматику и опоры. Состав и размещение этих элементов определяют распределение масс и характеристику сборки.
Для установки в сборе существенна связь результатов оценки с поставляемой комплектацией. Различия в фильтрах, теплообменниках, длине секций, двигателях и расположении автоматики рассматриваются по их влиянию на характеристики изделия.
Система вентиляции на объекте
Система здания может включать воздуховоды, гибкие вставки, подвесы, проходки, опорные элементы и монтажные работы. Границы оборудования и проектной части определяются отдельно по составу задания.
Документ на корпус и раму установки относится к описанному объекту. Его применимость к воздуховодам и монтажным элементам определяется областью оценки и подтверждающими материалами.
Как крепления и условия установки влияют на оценку
Расчёт зависит от установки оборудования на полу, раме, кровле, стене или подвесах. Точки опирания, анкеры, подвесы и уровень размещения задают условия воздействия на конкретное исполнение.
| Способ монтажа | Значимые сведения | Предмет уточнения |
|---|---|---|
| Напольная установка | Рама, опоры, анкеры и основание | Точки и условия крепления |
| Подвес к перекрытию | Подвесы, траверсы, расстояния и масса секций | Соответствие модели подвесному монтажу |
| Кровельная установка | Рама, уровень установки, центр тяжести и основание | Границы оборудования и опорной конструкции |
| Стенное крепление | Кронштейны, анкеры и консольная схема | Характеристики крепежа и опирания |
| Установка на металлоконструкции | Рама, опоры и жёсткость основания | Область оценки опорной конструкции |
Условия установки раскрывают следующие вопросы:
- Где будет стоять оборудование?
- Оно напольное, подвесное, кровельное или настенное?
- Какие точки крепления предусмотрены?
- Входит ли рама в поставку?
- Кто отвечает за подвесы и анкера?
- Какие секции входят в конкретную комплектацию?
- Есть ли разные исполнения по массе и длине?
Эти сведения определяют объект и исходные условия оценки. Если заявленная область документа шире, чем подтверждённые расчёты и испытания, требуется установить применимость результатов к каждому заявленному исполнению. Возможные действия при приёмке зависят от характера расхождения и условий конкретного договора.
Какие документы и данные нужны для расчёта
Для предварительного рассмотрения используются ТЗ, эксплуатационные сведения, чертежи, масса, габариты, состав секций и крепления. Достаточность этих данных оценивается по возможности описать геометрию, распределение масс и условия установки.
| Документ или сведения | Назначение |
|---|---|
| ТЗ, письмо заказчика или проект | Заданное воздействие, методы и форма результатов |
| Паспорт или другие эксплуатационные сведения | Модель, назначение и характеристики |
| Сведения о монтаже и эксплуатации | Ограничения и условия применения |
| ТУ, СТО или техническое описание при наличии | Исполнения и требования изготовителя |
| Чертёж общего вида | Геометрия, секции и компоновка |
| Спецификация поставки | Состав оцениваемого объекта |
| Масса секций и узлов | Распределение масс в модели |
| Габариты | Размеры, длина секций и высота |
| Материалы корпуса и рамы | Характеристики несущих элементов |
| Схема крепления | Опоры, анкеры, подвесы и граничные условия |
| Центр тяжести | Распределение масс и динамические характеристики |
| Сведения о шкафе управления | Роль шкафа в составе оцениваемой сборки |
Недостающие сведения могут касаться подвесов, массы отдельных секций, выбранного крепежа или состава автоматики. Их перечень определяется по уже имеющимся материалам и условиям задания.
В импортной поставке могут отличаться двигатель, фильтр, автоматика или рама. Влияние этих различий на характеристики оборудования определяет применимость прежних результатов и необходимость дополнительных материалов.
Как определяются метод и состав оценки сейсмостойкости
Выбор расчётной или расчётно-экспериментальной оценки определяется условиями пунктов 5.1–5.2 ГОСТ 30546.1–98 и конструкцией изделия. Пункт 5.2 допускает расчёт на прочность без испытаний на виброустойчивость для изделий без измерительных приборов и контактных электрических аппаратов, удовлетворяющих пункту 5.1. Одного согласия заказчика на расчёт недостаточно.
При определении состава оценки используются:
- техническое задание и исходные сведения изготовителя;
- заданное воздействие, нормативные основания и требуемая форма результатов;
- описание объекта: вентилятор, установка, секция, сборка или другое исполнение;
- сведения о напольном, подвесном, кровельном или ином монтаже;
- геометрия и состав расчётной модели;
- граничные условия, массы, крепления и нагрузки;
- расчётные и экспериментальные характеристики по применяемому методу;
- результаты оценки в форме, предусмотренной процедурой; добровольный сертификат — если он предусмотрен заданием и правилами системы.
Программная модель — инструмент инженерного расчёта. Результат должен быть связан с объектом, исходными данными, нагрузками и условиями установки. По пункту 5.11 ГОСТ 30546.1–98 расчётные динамические параметры первого изготовленного образца проверяются экспериментально; модель сама по себе эту проверку не заменяет.
Добровольный сертификат по сейсмостойкости не заменяет обязательного подтверждения соответствия применимым техническим регламентам. Требования к поведению изделия при сейсмическом воздействии рассматриваются по изделию, объекту эксплуатации и нормативным основаниям; они не сводятся только к пожеланию заказчика.
Когда расчётный способ может не подойти
Расчётный способ оценивается по нормативным ограничениям, конструкции и достаточности исходных данных. Необходимые испытания определяются применимой методикой; заказчик может также устанавливать требования к процедуре и составу результатов. Переход от испытаний к расчёту требует предусмотренных оснований и не решается только выбором программы.
При выборе метода дополнительно рассматриваются следующие обстоятельства:
- в ТЗ прямо написаны стендовые испытания;
- указан конкретный испытательный центр;
- заказчик требует документ в закрытой системе;
- заданы специальные отраслевые условия приёмки;
- нет чертежей, массы секций или схемы крепления;
- объект меняется после расчёта;
- монтаж на объекте отличается от исходных данных;
- в задании оценивается система здания, выходящая за границы отдельного изделия;
- запрошено обязательное подтверждение соответствия, для которого добровольный сертификат не является заменой.
Если задана конкретная система сертификации, процедура и форма документа рассматриваются по её правилам. Применимость сертификата другой системы определяется установленными требованиями к результатам оценки.
Для специальных объектов и оборудования состав требований определяется по их назначению и применимым нормам. Результат для общепромышленной установки не распространяется автоматически на иные условия применения; вид документа и процедуру рассматривают для конкретного задания.
Расхождения между документами и поставляемым оборудованием
Различия могут касаться объекта, комплектации, монтажа или метода оценки. Для вентиляционной сборки существенны состав секций, подвесы, рамы и дополнительные узлы.
Возможные предметы уточнения:
- заявлен вентилятор, а поставляется установка в сборе;
- неясно, учтены ли секции, фильтры, теплообменник или шумоглушитель;
- не раскрыто распределение общей массы по узлам;
- не описаны подвесы, анкеры, опоры или рама;
- условия монтажа отличаются от использованных при оценке;
- не определена роль опорной рамы кровельного агрегата;
- неясна область оценки шкафа управления;
- после оценки изменены секции, двигатель, фильтры или крепления;
- форма результатов не соответствует предусмотренной процедуре;
- добровольный сертификат представлен вместо обязательного подтверждения по техническому регламенту.
Условный пример: имеется документ на канальный вентилятор, а поставляется подвесная секция с фильтром и шумоглушителем. Применимость результатов к секции оценивается по её составу и условиям монтажа.
Другой условный пример: линейка приточно-вытяжных установок различается фильтрами, теплообменниками и длиной секций. Область оценки связывается с техническими различиями исполнений и применимостью доказательств.
Предварительный разбор состава установки и требований
Техническое задание, состав секций и условия крепления позволяют определить предмет предварительного рассмотрения. По имеющимся материалам устанавливается, какие характеристики раскрыты и какие сведения требуют уточнения.
В «ГК Единый Стандарт» можно передать ТЗ и сведения о вентиляционном оборудовании для предварительного разбора. Состав установки, крепления, исходные данные и применимые требования помогают определить предмет дальнейшей оценки.
Вопросы и ответы
Обязателен ли сертификат сейсмостойкости вентиляции?
Отдельный добровольный сертификат не является универсально обязательным для всех вентиляторов. Его необходимость и принимаемая форма результатов рассматриваются по согласованным условиям проекта или договора, а требования к сейсмостойкости — по конкретному изделию и нормативным основаниям.
Можно ли оформить сертификат только на вентилятор?
Да, если в ТЗ и поставке объектом является именно вентилятор. Если заказчик принимает вентиляционную установку в сборе, документа только на вентилятор может быть недостаточно.
Покрывает ли сертификат вентиляционную установку в сборе?
Применимость к установке в сборе определяется областью оценки и подтверждающими материалами. С ними сопоставляются состав секций, массы, рама, крепления и комплектация.
Что важнее для расчёта: модель или крепление?
Нужны оба параметра. Одна и та же модель при напольном, подвесном, кровельном или настенном монтаже может требовать разных исходных данных и расчётных условий.
Нужен ли вибростенд для вентиляционного оборудования?
Необходимость испытаний определяется применимыми методами и конструкцией изделия. Условия расчёта без испытаний на виброустойчивость приведены в пунктах 5.1–5.2 ГОСТ 30546.1–98, а экспериментальная проверка динамических параметров первого образца — в пункте 5.11. Одного указания в ТЗ, что расчёт допускается, недостаточно для отмены необходимых проверок.
Можно ли считать подвесную вентиляционную установку расчётным методом?
Сведения о подвесах, массе, размерах и точках крепления нужны для определения расчётной модели. Возможность расчётного метода устанавливается по условиям применимого стандарта и конструкции изделия, включая ограничения пунктов 5.1–5.2 ГОСТ 30546.1–98. Принятие расчёта заказчиком не заменяет нормативные основания.
Какие документы нужны для начала работы?
Для рассмотрения используются ТЗ, эксплуатационные сведения, чертежи, масса, габариты, состав секций и данные о раме, подвесах или опорах. Состав комплекта раскрывается спецификацией; достаточность материалов определяется по процедуре.
Что делать, если нет полного чертежа?
Для предварительного разбора подходят имеющиеся материалы. Дальнейшая оценка требует данных, позволяющих описать геометрию, массы, конструкцию и условия крепления; перечень недостающих сведений определяется по изделию.
Подходит ли СДС по сейсмике для тендера?
Применимость добровольного сертификата определяется условиями закупки и правилами системы. Запрошенная форма результатов рассматривается вместе с нормативными основаниями метода и необходимых испытаний.
Нужно ли переоформлять документ при изменении секций?
Влияние изменений секций, масс, двигателя, фильтров, теплообменника, рамы или креплений оценивается по динамическим характеристикам и области прежних результатов. От этого зависит необходимость дополнительных материалов и изменения документа.
Покрывает ли сертификат воздуховоды?
Не автоматически. Применимость результата определяется составом оценённого объекта. Документ на вентиляционную установку не подтверждает воздуховоды и монтажные элементы, которые не входили в область оценки.
Можно ли подтвердить 9 баллов MSK-64?
Оценка на заданное воздействие 9 баллов MSK-64 возможна при определённом объекте, исходных данных и применимой процедуре. Балльность соотносится с параметрами воздействия, уровнем установки и креплениями. Выбор расчёта или испытаний определяется нормативными условиями и конструкцией, а не только наличием этой строки в ТЗ.
