Сейсмостойкость производственной линии: состав, крепления и доказательства

Документы на отдельный станок, шкаф или насос относятся к указанному в них изделию и условиям оценки. Для производственной линии в сборе рассматриваются состав, взаимодействие узлов, крепления и воздействия в местах установки. Добровольный сертификат сейсмостойкости может дополнять эти доказательства; он не заменяет обязательное подтверждение соответствия по применимым техническим регламентам.

После монтажа компоненты линии работают как связанный объект. Сейсмическое воздействие передаётся через раму, анкеры, опоры, фундамент и соединения. Поэтому при оценке документов на станки, шкафы и приводы учитывается их применимость к фактической сборке.

Применимость стандартов проверяют по назначению оборудования и условиям его использования. ГОСТ 30546.1-98 охватывает стационарные и стационарные перевозимые технические изделия, а также подъёмные краны и оборудование для них. Для других передвижных и перемещаемых нестационарных изделий требуется специальное техническое обоснование применения его требований. ГОСТ 30546.2-98 используют при выборе и проведении испытаний, ГОСТ 30546.3-98 — при оценке оборудования, установленного на месте эксплуатации. СП 14.13330.2018 относится к зданиям и сооружениям в сейсмических районах: строительные решения дают исходные условия для оборудования, но не заменяют его оценку.

Используют текст стандарта с действующими изменениями и поправками, а не только первоначальную редакцию или краткую аннотацию в каталоге. Для оборудования специальных объектов дополнительно проверяют требования, установленные для соответствующей области применения.

Когда нужна оценка сейсмостойкости и обязателен ли сертификат

Необходимо различать требования к безопасности оборудования и оформление добровольного сертификата сейсмостойкости. Требования к линии определяют с учётом применимых нормативных актов, условий её эксплуатации, проектной документации и технического задания. Отсутствие обязанности получать добровольный сертификат не освобождает от выполнения обязательных требований безопасности.

Самостоятельный добровольный сертификат оформляют по инициативе заявителя в выбранной системе добровольной сертификации. Его могут предусматривать договор поставки или условия закупки. Такой документ не заменяет обязательный сертификат или декларацию о соответствии, когда они необходимы.

Наименование «производственная линия» само по себе не определяет форму обязательного подтверждения соответствия. Сначала устанавливают назначение, состав и границы поставляемого оборудования, затем проверяют применимость ТР ТС 010/2011 «О безопасности машин и оборудования» и соответствующую позицию приложения № 3. Необходимость применения других технических регламентов проверяют отдельно, исходя из характеристик оборудования и предусмотренных исключений.

Производственная линия: почему сейсмостойкость подтверждают не по одному станку?

При оценке производственной линии в сборе рассматриваются оборудование, связи, рамы, крепления и условия монтажа. Сведения об отдельном станке сопоставляются с его фактической конфигурацией и взаимодействием с другими компонентами.

В зависимости от компоновки у линии могут появляться связи, которых нет у отдельно установленного изделия. Например:

• станок закреплен на общей раме;
• конвейер передает нагрузку через опоры;
• шкаф управления стоит рядом или на отдельной стойке;
• электропривод связан с механической частью;
• насосная группа работает на раме с двигателем и муфтой;
• кабели и трубопроводы связывают узлы; их деформации и допустимые перемещения могут влиять на работоспособность;
• монтажная схема зависит от фундамента и анкеров.

При оценке линии в сборе рассматривается фактическая конфигурация. Документ на один станок подтверждает только свою заявленную область: из него нельзя автоматически сделать вывод о поведении соседних узлов, общей рамы, шкафов, конвейера и креплений. Результаты по компонентам используются с обоснованием их применимости к общей системе.

Предмет оценки уточняется по ТЗ и конструкции. На необходимость рассмотрения сборки могут указывать следующие обстоятельства:

1. В ТЗ указан объект «линия», «комплекс», «установка», «система».
2. Оборудование поставляется как единый комплект.
3. Компоненты связаны рамой, конвейером, трубопроводом, приводом или управлением.
4. Работоспособность зависит не от одного станка, а от взаимодействия всех узлов.
5. Заказчик просит схему установки, крепления или расчёт по всей сборке.
6. После монтажа меняется центр тяжести или распределение массы.

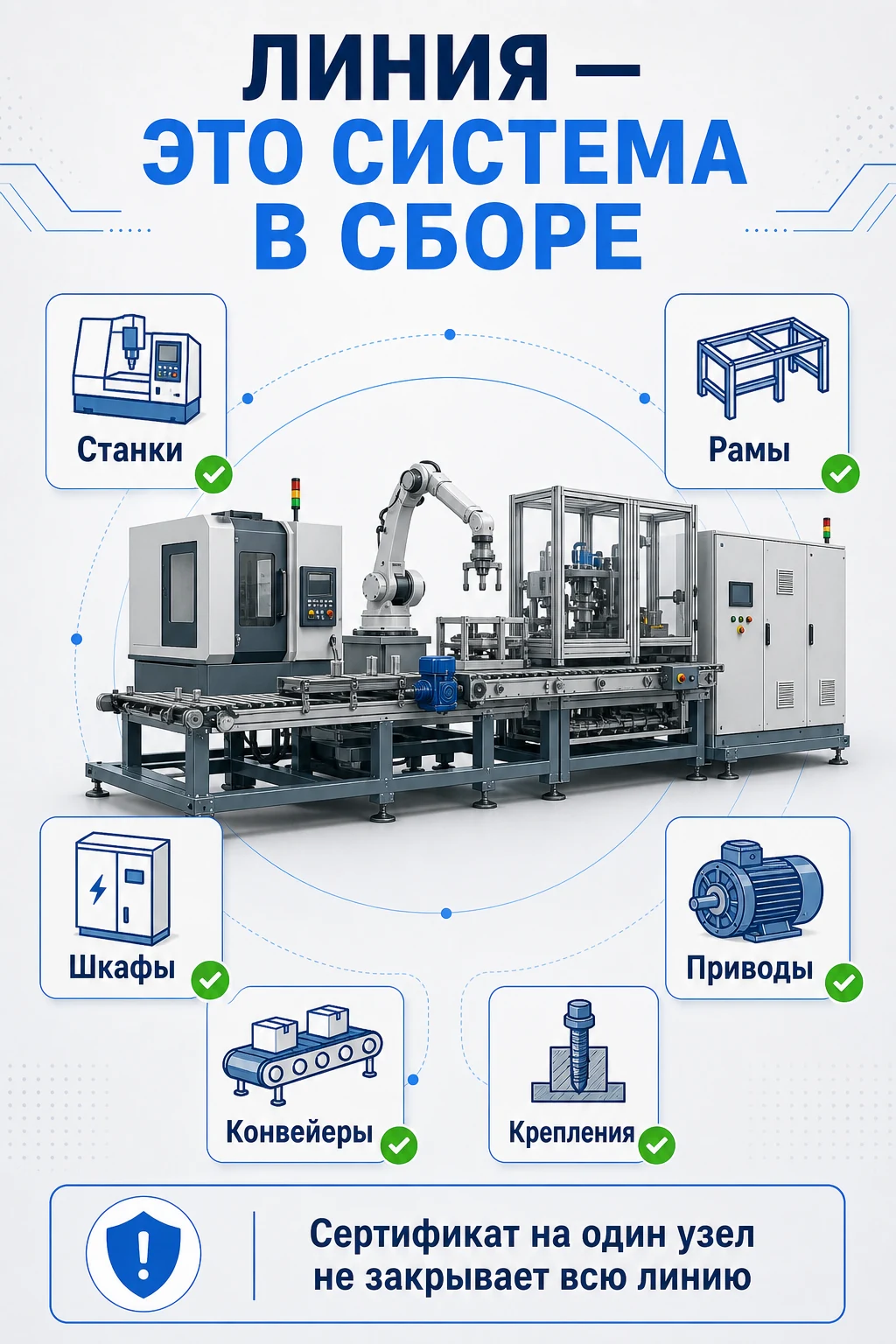

Что считать системой в сборе: станки, рамы, шкафы, приводы, конвейеры и крепления?

Граница оценки описывает оборудование и связи, поведение которых рассматривается совместно. Она определяется инженерной задачей, конструкцией и условиями установки; граница договора поставки сама по себе не исключает влияния соседних узлов или основания. Для здания и фундамента могут требоваться отдельные строительные расчёты, результаты которых входят в исходные условия оценки линии.

При определении границы оценки рассматриваются:

• что поставляет производитель или интегратор;
• что указано в ТЗ, договоре и спецификации;
• какие узлы механически или функционально связаны;
• какие элементы влияют на устойчивость, безопасность или работоспособность.

Оценка линии в сборе не означает, что всё оборудование обязательно рассчитывают как одну механическую конструкцию или испытывают одновременно на одном стенде. В проекте могут быть выделены отдельные расчётные и испытательные объекты. Такое разделение необходимо обосновать: показать, какие связи и взаимные воздействия учтены и как результаты по отдельным частям подтверждают требования к линии в целом.

Например, для нескольких машин на самостоятельных основаниях можно предусмотреть отдельную оценку машин и дополнительную проверку соединяющих их коммуникаций. Для оборудования на общей раме необходимо учитывать передачу воздействий через эту раму. Схему оценки выбирают по фактическому устройству линии, а не только по количеству позиций в спецификации.

В инженерной модели учитываются значимые элементы, их связи и воздействие в местах крепления. При отдельном рассмотрении здания, основания или соседнего оборудования их влияние передаётся через обоснованные исходные данные и граничные условия. Это позволяет описать взаимодействие, не смешивая оценку изделия с проектированием всего строительного объекта.

Условный пример: линия розлива состоит из мойки, дозатора, укупорки, этикетировщика, конвейера и шкафов управления. Документ на дозатор рассматривается в пределах своей области; отдельно оценивается его применимость к связям и общей установке линии.

Заказчик просит 9 баллов: какие исходные данные нужны по всей линии?

Указание «9 баллов» описывает интенсивность по выбранной шкале, но не задаёт всю расчётную ситуацию. Для оборудования нужны характеристики воздействия в местах крепления, условия установки и критерии сохранения прочности и функций. ГОСТ 30546.1-98 связывает требования в том числе с уровнем установки, повторяемостью землетрясений и расчётным сроком службы; для конкретного объекта могут использоваться уточнённые спектры воздействия или ответа.

При разборе требования «9 баллов» рассматриваются следующие вопросы:

• по какой шкале указана интенсивность, например MSK-64;
• какие функции и параметры должны сохраняться во время и после воздействия;
• какие методы допускают применимые требования и программа оценки, какие расчёты и испытания нужны;
• какой объект подтверждается: станок, узел, линия, комплект, установка;
• какие приняты крепления, основание, высота установки и характеристики сейсмического воздействия в местах крепления;
• нужно ли учитывать конкретный проект или типовую конфигурацию.

По ГОСТ 30546.1-98 различают группы сейсмобезопасности: 0 — функционирование не прерывается; 1 — восстанавливается автоматически после воздействия; 2 — восстанавливается после наладки без ремонта или замены оборудования. Пункт 4.12.1 предусматривает установление воздействий, при которых изделие соответствует группе 0. Более жёсткие воздействия с допускаемыми нарушениями функционирования оговаривают отдельно.

Поэтому в задании на оценку недостаточно написать, что линия должна «выдержать землетрясение». Необходимо определить проверяемые результаты: сохранение креплений, отсутствие опасных перемещений, допустимость остановки, работоспособность защит и блокировок, условия последующего запуска.

Например, сохранение целостности шкафа ещё не доказывает, что его система управления не выдала опасную команду. А отсутствие разрушения трубопровода не отвечает автоматически на вопрос о допустимой утечке. Для каждого значимого отказа заранее задают критерий приёмки и способ проверки.

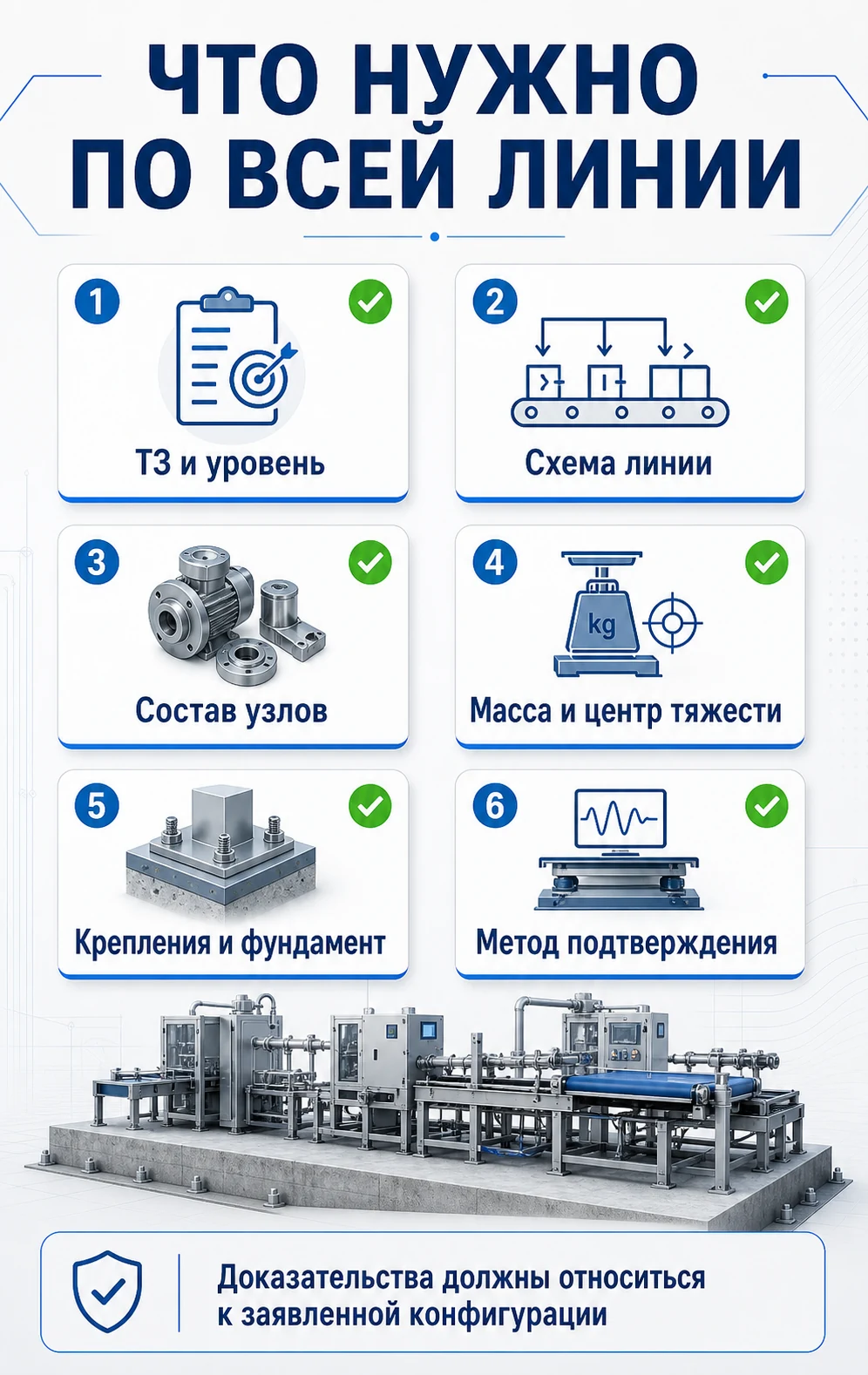

Для предварительного разбора используются следующие сведения; состав данных для расчёта и испытаний уточняется по выбранному методу:

1. Точная формулировка из ТЗ, тендера или договора.
2. Схема линии с границами объекта.
3. Перечень станков, узлов, шкафов, приводов, конвейеров и рам.
4. Габариты и масса крупных узлов.
5. Центр тяжести или данные, по которым его можно определить.
6. Чертежи общего вида и монтажные схемы.
7. Схема креплений: анкера, опоры, фундамент, подвесы.
8. Комплектность поставки и варианты исполнения.
9. Имеющиеся эксплуатационные документы, технические описания и спецификации компонентов.
10. Условия установки и ограничения.
11. Срок, к которому нужен протокол или сертификат.
12. Документ, устанавливающий сейсмические воздействия для места установки оборудования, и сведения об организации, предоставившей эти данные.
13. Принятые рабочие состояния линии: заполнение ёмкостей и бункеров, наличие продукта и оснастки, положения подвижных частей.
14. Требуемые функции и критерии приёмки во время воздействия и после него.
15. Данные о воздействиях в местах крепления: спектры или акселерограммы и необходимые параметры для выбранного метода оценки.
16. Для эксплуатируемой линии — фактическая конфигурация, история ремонтов и изменений, сведения о состоянии опор и креплений.

Это предлагаемый состав запроса исходных данных, который далее уточняет исполнитель, а не универсальный перечень документов, обязательный для каждой линии.

Баллы характеризуют интенсивность землетрясения по указанной шкале. Их нельзя смешивать с магнитудой или считать самостоятельным описанием испытательного режима. Запись «9 баллов» необходимо связать с условиями установки оборудования и параметрами воздействия, принятыми в программе оценки.

Для инженерной модели используются распределение массы, положение тяжёлых узлов, параметры рамы, креплений и связей с основанием. Паспортные сведения сопоставляются с этими данными и фактической комплектацией линии.

В линии оборудование разных производителей: кто отвечает за общую сейсмостойкость?

При сборке из изделий разных изготовителей сведения о компонентах рассматриваются вместе с данными об их взаимодействии. Подготовку исходных материалов и объединение доказательств распределяют с учётом ролей участников, договоров и применимых требований. Само название «интегратор» или «поставщик» не устанавливает исчерпывающий перечень его обязанностей.

В проекте отдельно определяют изготовителя готовой линии, исполнителей проектирования и монтажа, поставщиков компонентов и заявителя при обязательном подтверждении соответствия. Эти роли могут принадлежать разным организациям.

Распределение работ в договоре не отменяет обязанностей участников, установленных законодательством. Поэтому назначение координатора, который собирает документы, не заменяет определения ответственных за конструкцию линии, исходные данные площадки, монтаж и подтверждение соответствия.

Ниже — примеры организации подготовки сведений. Конкретные обязанности участников определяются условиями проекта и применимыми требованиями:

Для проекта полезно составить матрицу ответственности: кто утверждает состав линии, предоставляет нагрузки в местах крепления, выпускает монтажные решения, выполняет расчёты и испытания, принимает результаты и согласовывает изменения. Для каждой задачи указывают ответственного участника и конкретный выдаваемый документ.

Документы на компоненты содержат сведения об уже выполненной оценке. Их применимость к линии зависит в том числе от условий монтажа: например, установка шкафа на высокой стойке может отличаться от конфигурации, в которой он проходил испытания.

Для сопоставления компонентов и общей сборки используются следующие сведения:

• узел линии;
• изготовитель;
• документ на узел;
• масса и габариты;
• способ крепления;
• роль в линии;
• участие узла в общей расчётной модели;
• ограничения применения.

Сводные сведения связывают состав линии, документы компонентов и условия их применения. Они показывают, какие данные относятся к отдельным узлам, а какие — к сборке.

Расчёт или испытания: как выбрать способ подтверждения для производственной линии?

Выбор между испытаниями и расчётно-экспериментальной оценкой зависит от применимого стандарта, конструкции и требуемого результата. Раздел 5 ГОСТ 30546.1-98 устанавливает условия расчётно-экспериментальной оценки. Размеры линии и возможности стенда учитываются вместе с ограничениями метода.

Пункт 5.1 ГОСТ 30546.1-98 допускает расчётно-экспериментальную оценку, в частности, при отсутствии испытательного оборудования соответствующей грузоподъёмности или невозможности проведения испытаний по техническим причинам. Расчёт прочности без испытаний на виброустойчивость по пункту 5.2 предусмотрен только для изделий без измерительных приборов и контактных электрических аппаратов и при выполнении условий пункта 5.1. Для комплектных изделий с такой аппаратурой пункт 5.10 предусматривает испытания этих элементов с учётом воздействий в местах их установки.

Освобождение от испытаний на виброустойчивость не означает освобождения от любой экспериментальной проверки. Требование пункта 5.11 о проверке динамических характеристик первого изготовленного образца рассматривают отдельно. Для применения пункта 5.10 учитывают условия пунктов 5.1.1–5.1.3.

Если изделие невозможно испытать целиком из-за его массы, размеров или конструкции, пункт 4.5 ГОСТ 30546.2-98 предусматривает поблочные испытания. Когда невозможны и испытания по блокам, пункт 4.6 предусматривает специальную программу, согласованную с заказчиком, в том числе с применением расчётных или расчётно-экспериментальных методов. Допускается испытывать отдельные ответственные узлы с воздействиями, соответствующими условиям их работы.

Такой подход требует обоснования полноты оценки. Согласование программы не превращает произвольный расчёт в достаточное доказательство и не позволяет без объяснения исключить проверку значимых функций.

В расчётно-экспериментальной оценке важна проверка принятой динамической модели. Пункт 5.11 ГОСТ 30546.1-98 предусматривает экспериментальную проверку динамических параметров на первом образце; существенное расхождение с принятыми значениями влечёт повторный расчёт с экспериментально определёнными параметрами и, при необходимости, усиление конструкции или повторные испытания по пункту 5.10. Ссылки в ТЗ на строительные СП или внутренние документы сопоставляются с областью оценки оборудования и не отменяют условия применимого метода.

Линия стоит на раме, анкерах или фундаменте: почему крепления решают результат?

Через раму, анкеры, опоры и фундамент сейсмическое воздействие передаётся линии. Описание креплений позволяет связать инженерную модель с фактической установкой оборудования.

Для описания установки используются следующие данные:

• тип рамы или основания;
• материал и сечение несущих элементов;
• точки крепления оборудования к раме;
• анкера, болты, сварные соединения, опоры;
• для анкеров — тип и диаметр, глубина заделки, расположение в группе и относительно края основания, характеристики основания и предусмотренный контроль монтажа;
• схема крепления к фундаменту;
• высота и положение центра тяжести;
• масса крупных узлов и их расположение;
• наличие шкафов, стоек, подвесов, консолей;
• гибкие связи, кабельные трассы, трубопроводы;
• условия установки на площадке.

Условный пример: один станок установлен на низкой жёсткой раме с анкерами, а другой станок той же модели — на высоких опорах с дополнительным блоком подачи. Различия установки учитываются при оценке сейсмического поведения.

Перенос шкафа, добавление секции конвейера или привода, замена анкеров и изменение рамы могут влиять на массу, центр тяжести и передачу нагрузки. Значение этих изменений оценивается применительно к принятой модели линии.

Итоговые доказательства относятся к схеме установки, принятой в расчёте или испытаниях. При иной площадке или креплениях оценивается применимость результатов и необходимость дополнительной проверки.

Для линии, уже установленной на объекте, рассматривают методы ГОСТ 30546.3-98. Выбор зависит от имеющихся доказательств, фактического состояния оборудования и характеристик опорных конструкций. В предусмотренных стандартом случаях используют анализ имеющихся данных, измерения динамических характеристик и испытания.

Результаты сопоставляют с воздействиями именно в месте эксплуатации. Проверку креплений рассматривают отдельно: пункт 4.3 ГОСТ 30546.3-98 предусматривает расчёт их прочности, а также специальный случай, когда отдельный расчёт допускается не проводить, поскольку крепления проверены предусмотренным испытанием. Конкретный набор данных об анкерах зависит от принятого крепления.

После монтажа добавили шкаф, привод или участок конвейера: когда пересчитывать сейсмостойкость?

Изменения конфигурации, массы, центра тяжести, креплений или значимых узлов могут повлиять на применимость прежних доказательств. Их оценка позволяет определить, нужны ли уточнение расчёта, дополнительные испытания или обновление документов.

При пересмотре конфигурации рассматриваются такие ситуации:

• добавили шкаф управления;
• заменили или добавили электропривод;
• удлинили конвейер;
• изменили раму, опоры, анкера или крепления к фундаменту;
• перенесли тяжелый узел выше или в сторону;
• изменили комплектность поставки;
• добавили насосную группу, блок питания, кожух, бункер или накопитель;
• изменили место установки;
• заменили материал несущих элементов;
• сертификат был оформлен на другую конфигурацию.

Добавление секции конвейера и перенос шкафа управления могут изменить длину линии, распределение массы и схему креплений. Сохранение прежнего названия линии само по себе не определяет применимость выполненного расчёта к новой конфигурации.

При изменении сборки её актуальный состав и схему креплений сопоставляют с материалами выполненной оценки. Это позволяет установить, какие элементы охвачены прежней оценкой и какие требуют уточнения.

По результатам анализа изменения оформляют вывод: сохраняются ли прежние доказательства, нужны ли дополнительные расчёты или испытания, какие документы необходимо актуализировать. В выводе указывают рассмотренное изменение, затронутые характеристики и основание решения.

Если на линию выдан сертификат, отдельно выполняют предусмотренную системой процедуру уведомления об изменениях и оценки их влияния на сертификацию. Технический вывод о достаточности прежнего расчёта и решение о сохранении либо изменении области сертификата — не одно и то же.

Замена узла на более лёгкий не всегда заведомо безопасна: вместе с массой могут измениться жёсткость, крепления или функциональные характеристики. Решение принимают по совокупности изменений.

Как документы описывают линию в сборе

Материалы оценки связывают результат с линией в определённой конфигурации: её составом, моделью, условиями установки и принятыми воздействиями. Если оформляется добровольный сертификат, его область сопоставляется с доказательствами и правилами соответствующей системы. Единого универсального перечня приложений для любого такого сертификата нет.

Содержание итогового комплекта связывается с объектом и методом оценки. В нём могут быть отражены:

1. Текст требования из ТЗ.
2. Наименование производственной линии.
3. Состав линии с перечнем узлов.
4. Схема или чертёж общего вида.
5. Данные по массе, габаритам и центру тяжести.
6. Схема креплений, анкеров, опор и фундамента.
7. Условия установки и ограничения применения.
8. Ссылки на имеющиеся эксплуатационные документы и технические описания компонентов.
9. Применённый метод оценки и основания его использования.
10. Отчёт о расчёте с исходными данными, принятыми допущениями и результатами; протоколы выполненных испытаний и измерений — в объёме выбранного метода. При проведении добровольной сертификации — сертификат и документы, определяющие его область.
11. Приложение с конфигурацией, на которую распространяется документ.
12. Перечень изменений, при которых требуется повторная проверка.

Эти документы выполняют разные функции. Расчётный отчёт показывает модель, исходные данные и результаты расчёта. Протокол фиксирует проведённые испытания и полученные результаты. Сертификат оформляет результат сертификации в установленной области и не заменяет собой первичные расчётные и испытательные материалы.

Когда линия выпускается как готовое изделие, материалы оценки сейсмостойкости необходимо согласовать с её технической документацией, включая обоснование безопасности и руководство по эксплуатации в случаях, предусмотренных ТР ТС 010/2011. Требования к установке и ограничения использования не должны оставаться только в отчёте исполнителя.

Состав линии, её участки и монтажная схема позволяют сопоставить доказательства с предметом поставки. Если эти сведения отсутствуют или расходятся с договором и фактической сборкой, область применения документа требует уточнения.

Документы описывают конфигурацию линии, крепления и условия установки, принятые при подтверждении заданного требования. Указанные ограничения определяют границы применения результатов.

Как документы поставщика связаны с закупаемой линией

При закупке сопоставляются поставляемая линия и объект, описанный в сертификате и его доказательственных материалах. Существенны состав, конфигурация, условия установки и требование ТЗ.

При оценке документа существенны следующие вопросы:

• совпадает ли объект документа с объектом закупки;
• указана ли именно линия, установка или комплекс;
• как описан состав линии;
• совпадают ли модели, узлы, шкафы, приводы и конвейеры;
• указаны ли интенсивность по принятой шкале, условия установки и характеристики воздействия, для которых подтверждён результат;
• какой метод использован и обоснована ли его применимость;
• есть ли данные по креплениям и условиям установки;
• не выдан ли документ на старую конфигурацию;
• есть ли ограничения по монтажу;
• кто заявитель, изготовитель или поставщик;
• можно ли связать сертификат с договором и спецификацией.

Документ на отдельный станок может входить в материалы по линии. Его связь с общей системой раскрывается через состав, крепления, раму, метод подтверждения и ограничения применения.

Проверяйте, можно ли восстановить по материалам оценки, что именно проверялось: идентификацию оборудования, редакции чертежей, состав образца, применённый метод, условия проведения работ, результаты и ограничения вывода. Если испытана отдельная часть, должно быть понятно, на каком основании её результаты используются для оценки линии.

Для протоколов существенны даты работ, исполнитель, идентификация объекта, метод, результаты и зафиксированные отклонения. Одного названия документа или общей положительной формулировки для проверки его применимости недостаточно.

При добровольной сертификации проверяют систему, область выданного сертификата и орган, принявший решение. Лабораторию, выполнявшую испытания, и орган по сертификации не следует смешивать: это разные функции. Требования к участникам определяют по применимой процедуре, а не по одному коммерческому наименованию услуги.

Сроки работ и применимость документов

Срок выполнения работ зависит от готовности исходных данных, сложности линии, выбранного метода, необходимости расчётов или испытаний и объёма согласований. Универсальный срок до анализа документации указывать некорректно.

Для применения ранее полученных материалов важна не только дата. Проверяют, совпадают ли конфигурация, исполнение оборудования, схема креплений, условия установки, заданное воздействие и применённые требования. Изменение этих данных может потребовать дополнительной оценки, даже если документ оформлен недавно.

Протокол испытаний фиксирует конкретные работы и результаты на дату их проведения; его не следует называть бессрочным подтверждением любой последующей конфигурации. Срок действия сертификата, если он оформляется, определяют правила соответствующей системы и сведения в самом документе.

Исходные сведения для оценки сейсмостойкости линии

Для оценки линии используются документы компонентов и сведения о сборке: состав, схема, габариты, масса, крепления, условия установки и требование заказчика. По ним определяется предмет работы и состав необходимых уточнений.

Для первичного разбора используются имеющиеся сведения:

1. ТЗ, тендерное требование или формулировка договора.
2. Наименование линии и её назначение.
3. Состав линии: станки, конвейеры, шкафы, приводы, рамы, насосы и вспомогательные узлы.
4. Схема линии или общий вид.
5. Чертежи с габаритами.
6. Масса всей линии и крупных элементов.
7. Данные по центру тяжести, если они есть.
8. Схема креплений: анкеры, опоры, фундамент, подвесы.
9. Имеющиеся эксплуатационные документы и технические описания компонентов.
10. Сведения о комплектности и вариантах исполнения.
11. Условия установки на площадке.
12. Имеющиеся сертификаты, протоколы испытаний и расчётные отчёты на узлы с указанием дат, исполнений оборудования и условий проведённой оценки.
13. Срок, к которому нужен итоговый документ.
14. Информация о планируемых изменениях или модернизации.

Недостающие сведения фиксируются отдельно: например, схема креплений ещё разрабатывается, масса шкафа уточняется или меняется состав конвейера. На предварительном разборе специалист определяет, какие данные нужны для инженерной оценки и на какие выводы влияет их отсутствие.

ГК Единый Стандарт рассматривает оборудование, ТЗ и имеющиеся исходные данные перед выбором способа подтверждения. С вопросом по линии можно обратиться с описанием её состава и установки: на предварительном разборе уточняются объект оценки, применимость метода и недостающие материалы.

Материал носит информационный характер и не заменяет профессиональную консультацию.
