Сейсмостойкость насосов и компрессоров: расчёт и документы

При оценке сейсмостойкости различают насос или компрессор как отдельное изделие, агрегат на раме и установку в сборе. Объект, применимые нормы, правила системы и доказательства определяют возможность добровольной сертификации. В составе установки существенны не только масса и крепление, но и требуемые функции, рабочие нагрузки, динамические характеристики и воздействие в месте установки.

Условный пример: в задании указаны 9 баллов по MSK-64 и документы на оборудование, а поставка включает несколько исполнений с разными рамами и креплениями. Инженер связывает требование с каждой рассматриваемой конфигурацией и условиями установки. Материалы только на отдельный насос могут не охватывать установку в сборе.

ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98 имеют действующий статус и разные задачи: требования и расчёты, испытания, оценка изделий на месте эксплуатации. ГОСТ Р 57546-2017 описывает шкалу ШСИ-17. Расчётный метод применяется при выполнении нормативных условий, а не только по разрешению в ТЗ; ANSYS является инструментом инженерного расчёта.

Когда насосам и компрессорам нужен сертификат сейсмостойкости

Добровольный сертификат сейсмостойкости может быть предусмотрен заданием или договором конкретной поставки. Нахождение объекта в сейсмическом районе не создаёт универсальной обязанности оформить именно такой сертификат на все насосы и компрессоры. Правомерность требований регулируемой закупки, содержание документа и момент предъявления рассматриваются по соответствующему закону и условиям процедуры.

Под названием «насос» заказчик может подразумевать отдельное изделие, агрегат на раме или насосную установку. Полный текст задания и состав поставки раскрывают, какой объект требует подтверждения.

Примеры задач, в которых возникает вопрос о сейсмостойкости:

• поставка оборудования на объект в регионе с расчётной сейсмичностью;
• участие в тендере, где в ТЗ указан протокол или сертификат;
• контракт с промышленным заказчиком;
• входной контроль у генподрядчика или проектной организации;
• подтверждение серийной модели для продаж в сейсмоактивные регионы;
• замена импортного оборудования российским аналогом;
• изменение конструкции уже поставляемого агрегата.

СП 14.13330.2018 относится к зданиям и сооружениям в сейсмических районах. Для оборудования необходимы доказательства по применимым к нему нормам и условиям установки. Состав расчётов, испытаний и документов определяется задачей и правилами оценки; готовность заказчика принять документ не заменяет этих оснований.

Условный пример: слово «насос» в кратком запросе означает для заказчика установку с двигателем, рамой, опорами и обвязкой. Если доказательства относятся только к одному узлу, их применимость к комплекту требует отдельного обоснования. Полное задание и состав поставки помогают установить границы оценки.

Добровольный сертификат не заменяет обязательную оценку по применимым регламентам. ТР ТС 010/2011, 020/2011 и 032/2013 имеют собственные области и исключения. Например, пункт 3 ТР ТС 032/2013 исключает части машин, не являющиеся самостоятельными сосудами, в том числе корпуса насосов и цилиндры компрессоров. Отдельный ресивер рассматривается по его назначению, давлению, вместимости, среде и другим условиям регламента. Сам факт наличия давления не означает, что на весь насос нужен документ по ТР ТС 032/2013.

Насос, агрегат и установка как объекты оценки

Область подтверждения связывает результаты с конкретным насосом, компрессором, агрегатом или установкой. Подлинность сертификата и его применимость к комплекту поставки — разные вопросы. Для оценки существенны состав, условия установки и требования к поведению изделия.

Для насосного агрегата рассматривают данные о насосе, двигателе, раме, креплении и связях с трубопроводами. Эти элементы влияют на распределение масс, нагрузки и перемещения. Состав документов определяется достаточностью исходных сведений для выбранного метода, а не одним названием «паспорт насоса».

Ресивер, кожух, охлаждение, трубопроводы и шкаф управления влияют на характеристики компрессорной установки. Поэтому результат для отдельной машины может не охватывать комплект в той области, которую предусматривает задание.

Состав поставки помогает описать объект оценки. В нём различают:

1. элементы самого изделия;
2. оборудование, поставляемое отдельно;
3. элементы, которые монтируют на объекте;
4. состав и условия, указанные в ТЗ;
5. область, к которой должны относиться результаты и сертификат.

Эти сведения позволяют специалисту связать метод оценки с конкретным объектом и требованиями к нему.

Как оценивают сейсмостойкость насосов и компрессоров

Допустимость расчётно-экспериментальной оценки определяется условиями ГОСТ 30546.1-98: случаями пункта 5.1, ограничениями пункта 5.2 и проверкой динамических характеристик по пункту 5.11. Для комплектных изделий с измерительными приборами и контактными электрическими аппаратами учитываются также условия пункта 5.10. Согласие заказчика не отменяет необходимых экспериментальных проверок; решение о добровольном сертификате принимается по правилам системы.

В зависимости от объекта и метода оценка может включать:

1. рассмотрение задания, применимых норм и формата подтверждения;
2. определение объекта и границ комплекта: насос, агрегат, установка или компрессорный блок;
3. определение необходимых исходных данных и рассмотрение имеющейся технической документации;
4. подготовку модели с учётом геометрии, материалов, масс, распределения нагрузки, соединений и крепления;
5. задание воздействия в месте установки, рабочих нагрузок, граничных условий и демпфирования;
6. оценку прочности и требуемого функционирования во время и после воздействия, предусмотренные расчёты и экспериментальные проверки;
7. оформление результатов с указанием объекта, условий, метода и критериев;
8. рассмотрение органом возможности выдачи добровольного сертификата по правилам системы и представленным доказательствам.

Состав материалов должен позволять связать исходные данные и вывод с оцениваемым изделием. Вопрос о том, какие документы передаются заказчику, отличается от состава доказательств, необходимых для сертификации. Если оценён насос без двигателя и рамы, применение результата к агрегату в сборе требует обоснования.

Отсутствие испытательного оборудования нужной грузоподъёмности или техническая невозможность испытаний — один из случаев пункта 5.1.1 ГОСТ 30546.1-98. Это не самостоятельное разрешение ограничиться любой расчётной моделью: сохраняются остальные применимые условия стандарта, включая необходимые экспериментальные проверки.

Разрешение на расчёт в ТЗ рассматривается вместе с нормами для изделия. Если предусмотрены стендовые испытания, определённая система или участник оценки, существенны содержание и правомерность требования. Разъяснение либо изменение документации проводится по правилам соответствующей закупки; частное согласие не заменяет необходимой процедуры.

Исходные сведения для предварительного рассмотрения

Для предварительного рассмотрения могут использоваться задание, техническое описание, чертежи, массы, размеры, состав поставки и крепление. Достаточность данных определяется задачей. Окончательная оценка может потребовать сведений о требуемых функциях, группе сейсмобезопасности, рабочих нагрузках, динамических характеристиках и воздействии в месте установки.

Фото, каталог и описание помогают специалисту предварительно рассмотреть оборудование. Для технического вывода ему нужны данные о конструкции и условиях, которые требует выбранный метод; изображения не всегда раскрывают этот объём.

По имеющимся сведениям специалисты «ГК Единый Стандарт» уточняют предмет обращения и пробелы в исходных данных. Например, из описания может быть неясна масса с двигателем или схема крепления — эти вопросы влияют на дальнейшую оценку.

Для импортного оборудования также существенна связь технических материалов с фактической поставкой. Если поставщик добавляет раму, кожух, шкаф или обвязку, рассматриваются влияние изменений и область прежних доказательств. Необходимость перевода и состав документов определяются конкретной процедурой.

Насосы и насосные агрегаты

Для насосной установки существенны насос, двигатель, муфта, рама, опоры, обвязка и монтаж в рассматриваемой комплектации. Нагрузки и перемещения в соединениях могут влиять на прочность и функционирование. Критерии поведения изделия во время и после воздействия устанавливаются вместе с его группой сейсмобезопасности.

Насос отдельно

Насос может рассматриваться отдельно, когда это соответствует объекту оценки и правилам процедуры. Исходные данные включают необходимые сведения о конструкции, воздействии, креплении, рабочих нагрузках и требуемом поведении. Самостоятельная оценка насоса не распространяется автоматически на установку в сборе.

Паспорт помогает идентифицировать изделие и его характеристики. Для сейсмической оценки требуются также сведения, необходимые выбранному методу: о геометрии, материалах, нагрузках, креплении и условиях воздействия. Один вид документа не всегда раскрывает весь этот объём.

Насосный агрегат на раме

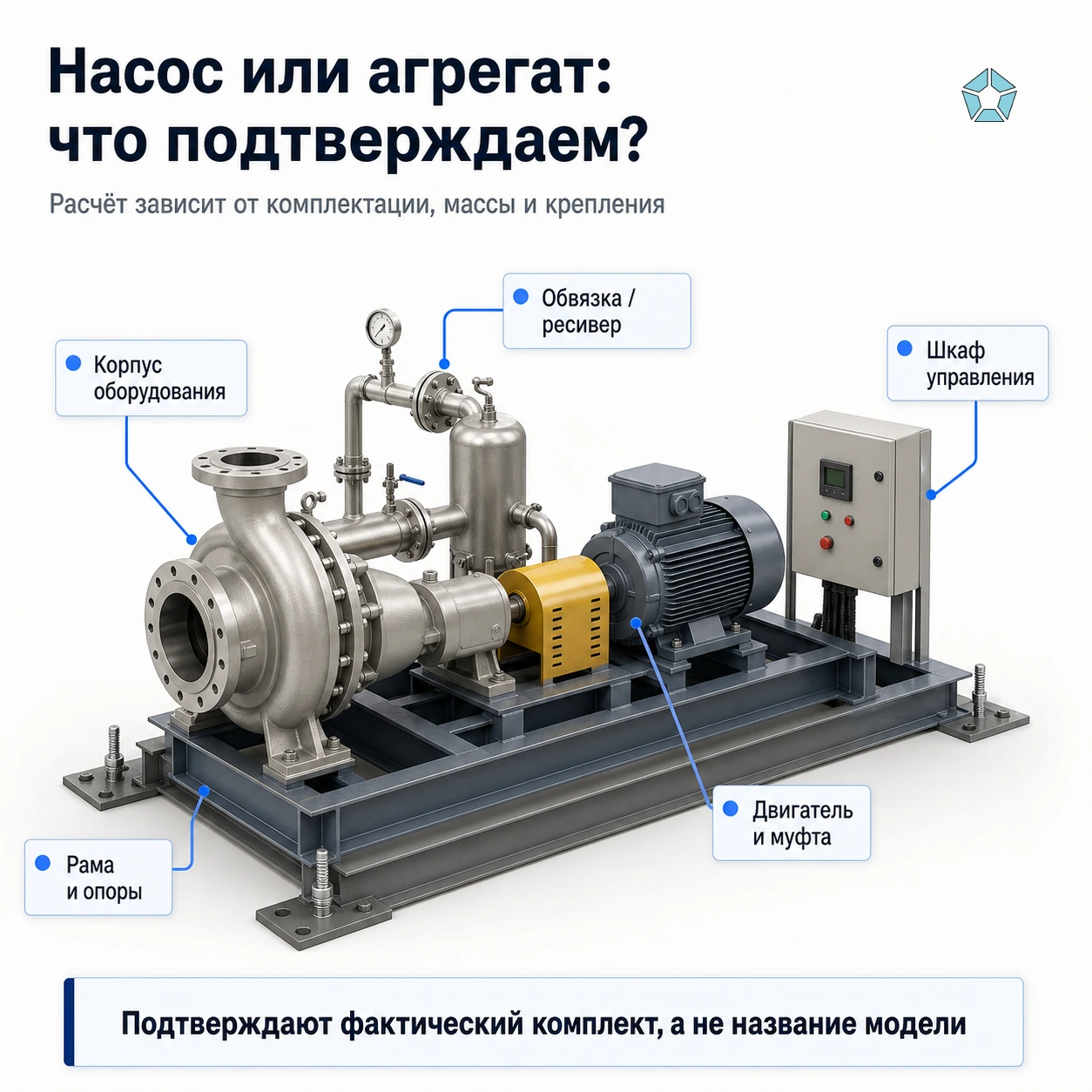

Насосный агрегат может включать насос, двигатель, муфту, раму, опоры и кожух. Если прежние материалы относятся только к насосу, специалист рассматривает их применимость к агрегату с учётом состава и условий. Наличие сертификата на один узел не доказывает соответствие всего комплекта.

Для описания агрегата существенны:

• масса насоса;
• масса двигателя;
• масса рамы;
• расположение муфты;
• точки опирания;
• анкеры или другой способ крепления;
• распределение масс и положение центра масс в необходимом для оценки объёме;
• монтажное положение, рабочие нагрузки, заданное воздействие и требуемое функционирование.

Рама связывает узлы агрегата и передаёт нагрузки на основание. Её геометрия, жёсткость, масса и крепление влияют на динамические характеристики. Для оценки специалист сопоставляет эти сведения с данными остальных элементов.

Насосная установка или станция

В насосную установку могут входить несколько насосов, бак, коллекторы, шкаф управления, обвязка и общая рама. Состав и требуемые функции помогают определить, относится ли оценка к отдельным узлам, одному исполнению установки или обоснованной группе вариантов.

При оценке серийной установки специалист сопоставляет варианты двигателей, рам, количества насосов и крепления с доказательствами. По правилам системы область сертификата может включать обоснованный диапазон вариантов. Одного торгового названия для такого охвата недостаточно.

Пример описания для предварительного рассмотрения: «Насосная установка из двух насосов, электродвигателей, общей рамы, шкафа управления и обвязки». Такой состав помогает специалисту уточнить объект; достаточность исходных данных и метода рассматривается отдельно.

Компрессоры и компрессорные установки

Компрессор и компрессорная установка могут быть разными объектами оценки. В установку могут входить рама, ресивер, охлаждение, кожух и шкаф управления. Область подтверждения зависит от фактического состава, условий установки, выбранных требований и доказательств.

Компрессор отдельно

Компрессор может оцениваться отдельно в установленной области. Необходимые данные зависят от метода: наряду с конструкцией, массой и креплением существенны рабочие нагрузки, динамические характеристики, воздействие и требуемые функции. Документы на отдельную машину не охватывают автоматически всё окружающее оборудование.

Виброопоры, анкеры, основание и монтажная схема влияют на передачу нагрузок и динамические характеристики. Если фактическая установка отличается от условий прежней оценки, специалист рассматривает применимость результатов к изменённой схеме.

Компрессорная установка

Двигатель, рама, ресивер, кожух, охлаждение, трубопроводы, автоматика и шкаф могут входить в компрессорную установку. Их фактическая компоновка влияет на массы, нагрузки, крепления и функции. Значение изменения каждого элемента специалист оценивает по его техническим последствиям.

Спецификация и схема установки показывают связи между элементами. Отдельно установленный ресивер и ресивер на общей раме задают разные условия; то же относится к шкафу на стене и шкафу внутри комплекта. Границы оценки устанавливаются с учётом этих связей и требований к изделию.

Ресивер, кожух, охлаждение и шкаф управления

Данные о ресивере, кожухе, охлаждении, шкафе и обвязке существенны, если они входят в оцениваемую установку. Кроме прочности рассматриваются предусмотренные параметры функционирования во время и после воздействия. Оценка одного корпуса не описывает автоматически поведение всей системы.

Для оборудования с трубопроводами значимы связи с опорами и соседними элементами, нагрузки и возможные относительные перемещения. Расчётные случаи должны соответствовать рассматриваемым условиям работы. Состав анализа определяется конструкцией и применимыми нормами.

Условия выбора метода и состава подтверждения

Метод зависит от нормативных условий и характеристик изделия. Указание стенда, лаборатории или специальной системы в задании требует рассмотрения содержания и правовых оснований; отсутствие такого указания не разрешает пропустить необходимые испытания. Для регулируемой закупки действуют её предусмотренные процедуры уточнения условий.

Обстоятельства, которые могут влиять на метод и состав подтверждения:

• предусмотренные в ТЗ стендовые испытания;
• требование к участнику оценки, содержание и правомерность которого необходимо установить;
• указание определённой системы и её применимых правил;
• специальная приёмка оборудования по применимым правилам;
• недостаток необходимых данных о конструкции, массах или креплении;
• изменение изделия после расчёта;
• расхождение поставки с описанным исполнением;
• требования к функционированию комплекта и экспериментальным проверкам, которые не охвачены расчётом прочности;
• попытка заменить добровольным сертификатом обязательную оценку.

Если в задании названа ИНТЕРГАЗСЕРТ или другая система, рассматриваются её применимые правила и правовые основания закупочного условия. Документ другой системы не является автоматической заменой. Возможность уточнения или изменения требования определяется соответствующей процедурой.

Для оборудования атомного объекта применимые специальные нормы и проектные требования определяются по самому объекту. Например, НП-031-01 устанавливает требования для наземных атомных станций с реакторами всех типов и предусматривает расчётное и (или) экспериментальное обоснование сейсмостойкости. Его нельзя автоматически распространить на любые объекты использования атомной энергии. Письменное согласие заказчика не заменяет соблюдения применимых норм и требуемого обоснования.

Если из требования неясны метод, шкала или состав документов, специалисту нужен полный текст задания. Он помогает определить предмет уточнения. Порядок разъяснений зависит от закупки; ответ заказчика не отменяет технических условий метода. В «ГК Единый Стандарт» требование и описание оборудования служат основой предварительного рассмотрения.

Расхождения между подтверждением и поставкой

Документ может не охватывать фактический объект, условия установки или предусмотренный метод. Последствия такого расхождения определяются конкретной процедурой и условиями поставки. Для комплектного оборудования существенна связь результатов со всеми заявленными элементами и функциями.

Примеры возможных расхождений:

1. В обращении указан отдельный насос, а в ТЗ требуется насосная установка.
2. Двигатель, муфта и рама, необходимые в области оценки, не охвачены результатами.
3. Масса указана без фактической комплектации.
4. Не хватает необходимых сведений о креплении к основанию.
5. Чертёж описывает прежнее исполнение, а поставка имеет другую конфигурацию.
6. Оценён отдельный компрессор, хотя требуется подтверждение установки с ресивером.
7. Шкаф управления заявлен в комплекте, но необходимые данные о нём отсутствуют в оценке.
8. Требование предусматривает стендовые испытания, а представленные результаты относятся только к расчёту.
9. Добровольный сертификат используют вместо требуемой обязательной декларации или сертификата.
10. После оценки меняют раму, двигатель, опоры или обвязку, а влияние изменений на прежние результаты не установлено.

Условный пример: имеющиеся документы относятся к насосу, а поставка включает другой двигатель и общую раму. Специалист сопоставляет состав и параметры с доказательствами, чтобы установить их применимость к агрегату. Необходимые дополнительные работы зависят от технических различий.

Другой условный пример: под одним торговым названием поставляют компрессор, ресивер, охлаждение, кожух и шкаф. Если требуется подтвердить установку, результаты только на компрессорный блок могут не охватывать её состав и функции.

По описанию состава, условий установки и требования специалист уточняет предмет оценки и вопросы к имеющимся материалам. Состав дальнейших работ и срок зависят от конкретной задачи.

Как «ГК Единый Стандарт» помогает рассмотреть требование

Специалисты «ГК Единый Стандарт» предварительно рассматривают требование и описание оборудования. По ним они уточняют предмет обращения и необходимые исходные сведения. Нормы, конструкция и доказательства определяют дальнейшую процедуру.

Для предварительного рассмотрения существенны:

1. текст задания и имеющиеся технические материалы;
2. фактический объект: насос, агрегат, установка, компрессор или комплект;
3. нормативные условия метода и предусмотренный формат подтверждения;
4. вопросы к отсутствующим сведениям о конструкции и установке;
5. область и правила системы, если рассматривается добровольный сертификат.

Область сертификата и доказательства показывают, к какому объекту и условиям относятся результаты. Правила системы определяют требования к подтверждению; один документ не охватывает автоматически любой состав установки.

В «ГК Единый Стандарт» можно передать требование заказчика и имеющееся описание насосного или компрессорного оборудования. По этим материалам специалисты предварительно рассмотрят обращение: отдельная машина, агрегат или установка требуют разных исходных сведений.

Материал носит информационный характер и не заменяет профессиональную консультацию.
