Сертификат сейсмостойкости оборудования: что это, кому нужен и как получить

Сертификат сейсмостойкости может быть предусмотрен заданием или условиями конкретной поставки. Добровольный сертификат подтверждает соответствие выбранным требованиям в установленной области; нахождение объекта в сейсмическом районе само по себе не устанавливает универсальной обязанности оформить такой документ на любое изделие. Метод оценки определяется применимыми нормами и характеристиками оборудования. В «ГК Единый Стандарт» исходное требование и описание оборудования используются для предварительного рассмотрения задачи.

Правовые условия добровольной сертификации установлены статьёй 21 Закона № 184-ФЗ, а техническая оценка связывается с применимыми нормами. ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98 имеют действующий статус и разные области и задачи. ГОСТ Р 57546-2017 описывает шкалу ШСИ-17. СП 14.13330.2018 и СП 442.1325800.2019 относятся к зданиям и сооружениям. Применимость каждого документа определяется объектом и условиями оценки.

Когда нужен сертификат сейсмостойкости оборудования

Запрос на подтверждение сейсмостойкости возникает, когда для оборудования установлены соответствующие требования. В задании может быть назван добровольный сертификат, отчёт, протокол испытаний или их сочетание. Формат подтверждения зависит от содержания задания и применимых норм.

По статье 21 Закона № 184-ФЗ добровольное подтверждение проводится по инициативе заявителя и может относиться к требованиям документов по стандартизации, договора или системы добровольной сертификации. Для конкретной закупки форма документа определяется её условиями.

Возможные основания запроса:

Если сертификат предусмотрен условиями закупки, его область и основания сопоставляются с этими условиями. Участие в закупке, приёмка, отгрузка и оплата регулируются соответствующими правилами и договором.

Область сертификата и связь с другими документами

Добровольный сертификат сейсмостойкости подтверждает соответствие в пределах указанного объекта и выбранных требований. Основания и состав документов определяются правилами системы и применимой процедурой оценки. Он не заменяет обязательные документы, предусмотренные для продукции.

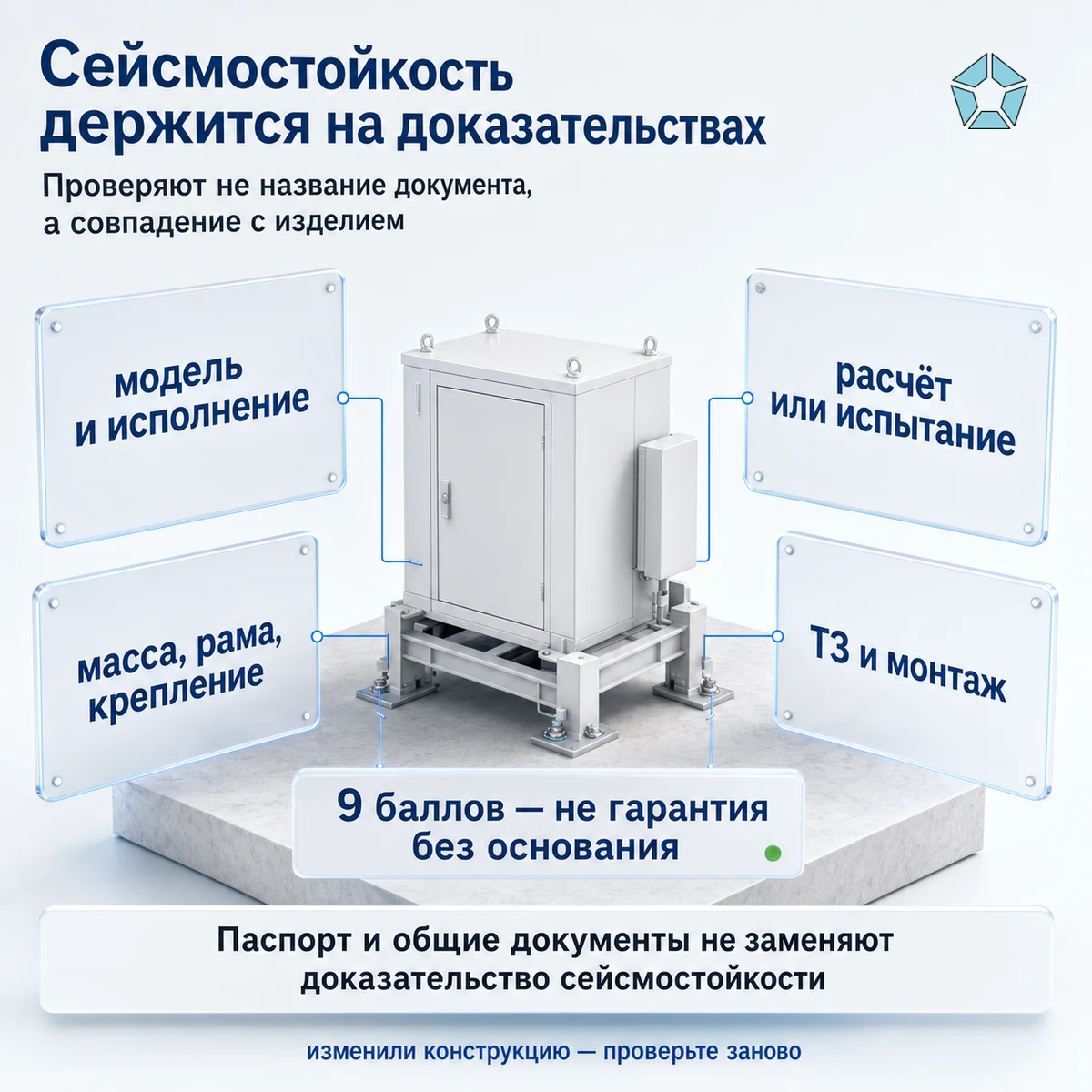

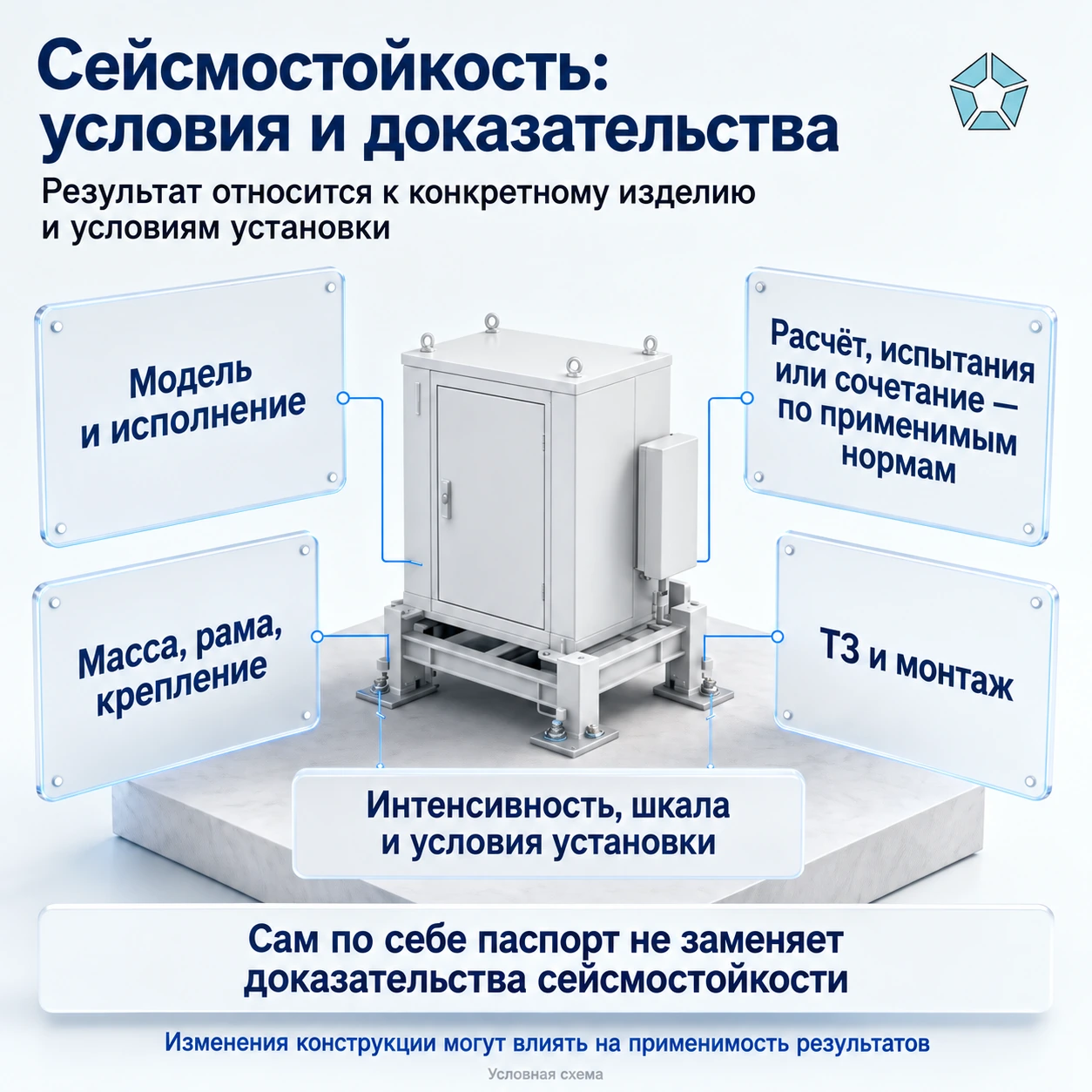

Применимость результата раскрывают следующие сведения:

1. изделие: модель, серия, исполнение и состав;
2. применённые нормативные документы;
3. метод: расчёт, испытания или их сочетание;
4. условия оценки: интенсивность, крепление, масса, конструкция и область применения.

Изменение рамы, массы, крепления или исполнения может повлиять на динамические характеристики изделия и применимость прежнего результата. Для оборудования на общей раме, шкафов с разной комплектацией и модульных изделий учитываются состав, распределение масс и условия установки.

Добровольный сертификат не заменяет обязательную оценку соответствия. Для конкретной продукции отдельно устанавливается применимость требований к машинам, электрической безопасности, ЭМС, пожарной безопасности и других регламентов по их области и исключениям.

Условный пример: заказчик запрашивает подтверждение стойкости шкафа управления к воздействию 9 баллов по MSK-64. Сначала существенны точная шкала, объект, установка, требуемое поведение во время и после воздействия и способ оценки. Имеющиеся обязательные документы сопоставляются с этой задачей; их наличие само по себе не подтверждает выполнение всех сейсмических требований. Добровольный сертификат может дополнять комплект в предусмотренных заданием условиях.

Применимость сертификата к требованию определяется его областью, методом и подтверждающими материалами. По этим сведениям устанавливается, относится ли результат к поставляемому исполнению и заданным условиям.

Для какого оборудования рассматривается подтверждение сейсмостойкости

Область добровольной системы и применимые технические нормы определяют, какие изделия и свойства могут быть оценены. Исходные данные и условия установки необходимы для рассмотрения, но сами по себе не гарантируют возможность выдачи сертификата или применения расчётного метода.

Примеры объектов, которые могут рассматриваться в конкретной задаче:

• электротехнические шкафы, шкафы управления, распределительные устройства;
• комплектные трансформаторные подстанции и элементы электроснабжения;
• насосы, компрессоры, вентиляционные установки;
• технологические агрегаты, приборы, узлы и блоки;
• металлические рамы, опоры, стойки, блочно-модульные конструкции;
• оборудование импортного производства, если заказчик просит российский комплект документов;
• изделия, которые поставляются в составе инженерной системы объекта.

Категория оборудования дополняется характеристиками конструкции: массой, центром тяжести, жёсткостью, навесными элементами, креплением, опорной рамой, материалом корпуса и режимом эксплуатации. Внешне похожие шкафы могут различаться по динамическим характеристикам из-за внутренней комплектации.

Для оценки используются эксплуатационные и технические сведения, чертежи, масса, габариты, схема крепления и описание исполнения. В импортной поставке существенны данные изготовителя и понятное представление технических материалов. Требование заказчика задаёт предмет рассмотрения и ожидаемую форму результата.

При рассмотрении уточняются:

• способ установки изделия и относящиеся к задаче условия транспортирования;
• интенсивность, шкала и нормативные документы, указанные в задании;
• способ крепления к основанию или раме;
• имеющиеся эксплуатационные сведения, чертежи, габариты и масса;
• исполнение, к которому должна относиться оценка;
• условия применимого стандарта и задания для выбора метода, включая необходимые экспериментальные проверки.

Недостающие сведения уточняются по их значению для конкретного объекта и метода. Их достаточность определяется содержанием задачи и требованиями к оценке.

Какие ГОСТы используют для сертификата сейсмостойкости

Комплекс ГОСТ 30546 охватывает разные задачи оценки сейсмостойкости технических изделий. Применимость конкретного документа определяется его областью, объектом и требуемой процедурой.

Различия в назначении документов:

СП 14.13330.2018 относится к проектированию и строительству в сейсмических районах. Он задаёт строительный контекст объекта; техническая оценка машины, шкафа или агрегата проводится по применимым к изделию требованиям и методам.

9 баллов по MSK-64 характеризуют интенсивность сейсмического воздействия в месте, а не магнитуду землетрясения. При оценке оборудования это значение связывается с заданным воздействием, уровнем установки, конструкцией и креплением. Например, базовые ускорения по пункту 5.7 ГОСТ 30546.1-98 относятся к 9 баллам по MSK-64 и нулевой отметке, а другие интенсивности и отметки учитываются предусмотренными коэффициентами.

Вывод о сейсмостойкости относится к конкретному изделию и установленным условиям. Одного запаса прочности может быть недостаточно: учитываются требуемые параметры функционирования во время и после воздействия и группа сейсмобезопасности. Изменение условий установки или исполнения требует рассмотрения применимости прежнего результата.

Расчёт, стендовые испытания и их сочетание

При применении ГОСТ 30546.1-98 расчётно-экспериментальная оценка допускается в случаях пункта 5.1: техническая невозможность соответствующих испытаний, новые более жёсткие требования к испытанному изделию, изменения испытанного аналога или отсутствие резонансов в диапазоне 1–30 Гц. Пункт 5.2 допускает замену испытаний на виброустойчивость расчётом прочности для изделий без измерительных приборов и контактных электрических аппаратов при соблюдении пункта 5.1. Пункт 5.11 предусматривает экспериментальную проверку динамических характеристик после изготовления первого образца. Разрешение заказчика или отсутствие запрета на расчёт не отменяет этих условий.

Программный комплекс ANSYS может использоваться как инструмент инженерного анализа. Например, описанный разработчиком спектральный анализ использует результаты модального анализа и заданный спектр для оценки перемещений и напряжений. Возможности программы не устанавливают достаточности конкретной модели или соответствия оборудования нормам: метод, исходные данные и критерии результата обосновываются для задачи.

Сравнение методов:

Расчётный отчёт связывает исходные данные, модель, воздействие, результаты и критерии оценки. При использовании программного анализа существенны обоснованность модели и применимость метода. Название ANSYS не обозначает отдельную нормативную форму протокола и не заменяет необходимых испытательных доказательств.

Требование заказчика и сведения об изделии позволяют выявить условия, существенные для выбора метода. Решение опирается на применимые нормы, включая предусмотренные ими экспериментальные проверки.

Этапы оценки и оформления результатов

Рассмотрение задания связывает требуемые свойства, объект оценки и форму результата. Эти сведения учитываются при выборе процедуры и состава подтверждающих материалов.

Обобщённые этапы подготовки зависят от выбранной системы и метода оценки:

1. Рассмотрение задания и описания оборудования: исходные сведения позволяют уточнить задачу, а достаточность комплекта определяется отдельно.
2. Сопоставление требования с областью добровольной системы, применимыми нормами и предусмотренным форматом подтверждения.
3. Определение необходимых исходных данных о конструкции, массе, материалах, креплении, комплектации и условиях работы.
4. Выбор допустимого метода и необходимых проверок; программный расчёт используется в пределах обоснованной методики.
5. Документирование выполненной оценки: исходные данные, метод, результаты, критерии и область применимости вывода.
6. Рассмотрение возможности выдачи добровольного сертификата органом по сертификации по правилам выбранной системы.
7. Сопоставление итогового комплекта с условиями конкретной закупки или согласования.

Условный пример: для вентиляционной установки в задании указаны 9 баллов. Для оценки этого недостаточно без уточнения шкалы, исполнения, установки и требуемого поведения оборудования. Технические данные и полный текст требования позволяют определить состав оценки и предусмотренный формат подтверждения.

Предварительное сопоставление позволяет выявить расхождения между заданием, объектом и доказательствами. Применимость результата и решение о приёмке рассматриваются по условиям конкретной закупки.

Какие исходные сведения используются

Технические сведения позволяют определить объект оценки, обосновать модель и выбрать необходимые проверки. Недостающие данные уточняются по их влиянию на состав работы.

Примеры сведений для определения состава оценки; точный комплект зависит от задачи:

• заявка и реквизиты заявителя;
• паспорт изделия или руководство по эксплуатации;
• техническое описание, ТУ или спецификация;
• чертежи, схемы, 3D-модель при наличии;
• масса, габариты, данные о центре тяжести, если есть;
• сведения о материалах, раме, корпусе, узлах крепления;
• фотографии оборудования;
• область применения и условия установки;
• требование заказчика или выдержка из тендерной документации;
• обязательные сертификаты или декларации, если они уже оформлены.

Для импортного оборудования существенны техническая документация, сведения изготовителя и их понятное представление для оценки. Необходимость контракта, инвойса, кода ТН ВЭД и перевода определяется конкретной процедурой и задачей. Недостающие данные о конструкции оцениваются по влиянию на возможность выбранного метода.

При предварительном рассмотрении специалист сопоставляет имеющиеся материалы с требованием и определяет, какие сведения нужны дополнительно. Это связывает запрос к документации с конкретной конструкцией и методом оценки.

Назначение исходных сведений:

Состав дополнительных данных определяется после рассмотрения имеющихся материалов. Ограничения доступа к чертежам учитываются вместе с достаточностью сведений для выбранного метода.

Сроки, стоимость и от чего они зависят

Сроки и стоимость зависят от сложности оборудования, метода, исходных данных и требований заказчика. Одинаковое название изделий не означает одинакового объёма оценки.

На стоимость влияют:

• тип изделия и сложность конструкции;
• количество моделей, исполнений или типоразмеров;
• наличие чертежей и расчетных данных;
• метод: расчет, вибростенд или комбинированный вариант;
• требуемая балльность и шкала;
• необходимость перевода документов;
• срочность;
• состав итогового комплекта для заказчика.

Полнота технических данных влияет на объём уточнений и подготовки модели. Для агрегата на раме, шкафа с разными комплектациями и изделия с недостаточным описанием конструкции состав работ определяется отдельно.

Стоимость и срок соотносятся с согласованным объектом и составом работ. При недостатке исходных данных часть оценки может оставаться предварительной до получения уточнений.

При согласовании работ учитываются требование, технические сведения, количество исполнений и дата, к которой заказчику нужен результат. По этим данным уточняются процедура, состав документов и возможные ограничения.

Применимость сертификата к заданию

Расхождение между объектом, методом, областью документа и условием закупки может потребовать уточнений или повлиять на решение заказчика. Последствия определяются конкретными требованиями и представленными материалами.

Примеры возможных расхождений:

• В документах не учтено условие задания о методике, системе, участниках процедуры или формате результата.
• Сертификат представлен без подтверждающих материалов, предусмотренных процедурой или заданием.
• В задании предусмотрены стендовые испытания, а представлен расчёт: вопрос о допустимом формате рассматривается вместе с нормативными условиями, которые не отменяются согласованием сторон.
• В исходных данных не отражены крепление, основание или промежуточные конструкции.
• После оценки изменились рама, комплектация, масса или конструкция; применимость прежнего вывода не установлена.
• Документы о здании используются для подтверждения свойств оборудования без оценки применимости к изделию.
• Добровольный сертификат представлен вместо предусмотренных обязательных документов.

Если в задании указана конкретная корпоративная или ведомственная система, её условия сопоставляются с выбранной процедурой. Возможность использовать документ другой системы зависит от содержания требования и допустимых вариантов подтверждения.

Содержание закупочного требования рассматривается вместе с применимыми нормами, объектом и методами. Так определяется, какие результаты и документы отвечают конкретной задаче.

Как определяется применимость добровольного сертификата

Возможность использовать добровольный сертификат определяется заданием, правилами системы, объектом и доказательствами. Эти условия рассматриваются и тогда, когда в техническом задании не названа специальная система.

Условия для рассмотрения:

Каждое существенное условие — объект, нормы, метод, доказательства и формат подтверждения — рассматривается отдельно. Недостаток данных по одному из них может изменить состав оценки.

Область сертификата, применимые нормы и результаты оценки позволяют понять, к какому изделию и условиям относится вывод. Оценка сейсмостойкости учитывает прочность и требуемое функционирование, а способ её документирования определяется выбранной процедурой.

В «ГК Единый Стандарт» можно передать требование и имеющиеся сведения об оборудовании для предварительного рассмотрения. По ним уточняются предмет обращения и вопросы к дальнейшей оценке.

Материал носит информационный характер и не заменяет профессиональную консультацию.
