Сертификат сейсмостойкости БМЗ и металлоконструкций

Сертификат сейсмостойкости блочно-модульного здания (БМЗ) подтверждает конкретное изделие или конструктивный элемент в заявленной области. Это может быть модуль, комплект модулей, металлический каркас, рама, стойка или опорная конструкция, которую можно идентифицировать по чертежам и исходным данным. Добровольный сертификат на изделие не заменяет проект здания, расчёт фундамента, монтажные решения и экспертизу проектной документации.

Для БМЗ и металлоконструкций сначала определяют границу объекта подтверждения. Это может быть заводской модуль, каркас модуля, рама под оборудование, стойка, опорный узел, металлоконструкция в составе поставки или здание после монтажа. Пока объект не определён, нельзя корректно выбрать метод расчёта и сформулировать область сертификата.

«ГК Единый Стандарт применяет расчётный способ, если его допускает ТЗ: расчёт в программном комплексе ANSYS, протокол и добровольный сертификат в системе добровольной сертификации (СДС). По данным Росстандарта действуют ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98. ГОСТ Р 57546-2017 устанавливает шкалу сейсмической интенсивности, а СП 442.1325800.2019 относится к оценке класса сейсмостойкости зданий и сооружений. Поэтому сертификат на изделие и строительный проект нужно рассматривать отдельно.

Когда БМЗ и металлоконструкциям нужен сертификат сейсмостойкости

БМЗ и металлоконструкциям нужен сертификат сейсмостойкости, когда такое требование есть в ТЗ, проекте, закупочной документации, договоре или входном контроле заказчика. Обычно речь идёт о поставке в сейсмический район, о промышленном или инфраструктурном объекте, о комплектном изделии для размещения оборудования или о металлической конструкции, которая должна сохранять прочность при заданном воздействии.

Это не общий обязательный документ для всех модульных зданий и металлоконструкций. В большинстве случаев сертификат появляется как условие конкретной сделки: без него поставщик не проходит тендер, проектировщик не включает изделие в комплект, заказчик не принимает оборудование или просит дополнительную доказательную базу к поставке.

Типовые ситуации:

• в ТЗ написано «подтвердить сейсмостойкость 9 баллов по шкале MSK-64»;
• заказчик просит протокол расчёта и добровольный сертификат СДС;
• БМЗ поставляется в регион с расчётной сейсмичностью;
• металлическая рама или опорная конструкция входит в комплект оборудования;
• модульный блок используется как заводское изделие с заданным составом;
• проектный отдел просит документ на каркас, стойки, раму или несущие элементы;
• поставщик хочет подтвердить серийное исполнение для корпоративных продаж в сейсмоактивные регионы.

В формулировке «сертификат сейсмостойкости БМЗ» часто скрывается несколько разных задач. Иногда заказчику нужен документ на заводской модуль. Иногда — подтверждение металлокаркаса. Иногда — расчёт здания или сооружения в составе проектной документации. Эти задачи нельзя смешивать.

Если начать оформление только с фразы «у нас БМЗ», можно получить документ, который не отвечает на вопрос заказчика. Правильный старт — разобрать ТЗ и определить, что именно должно попасть в область подтверждения.

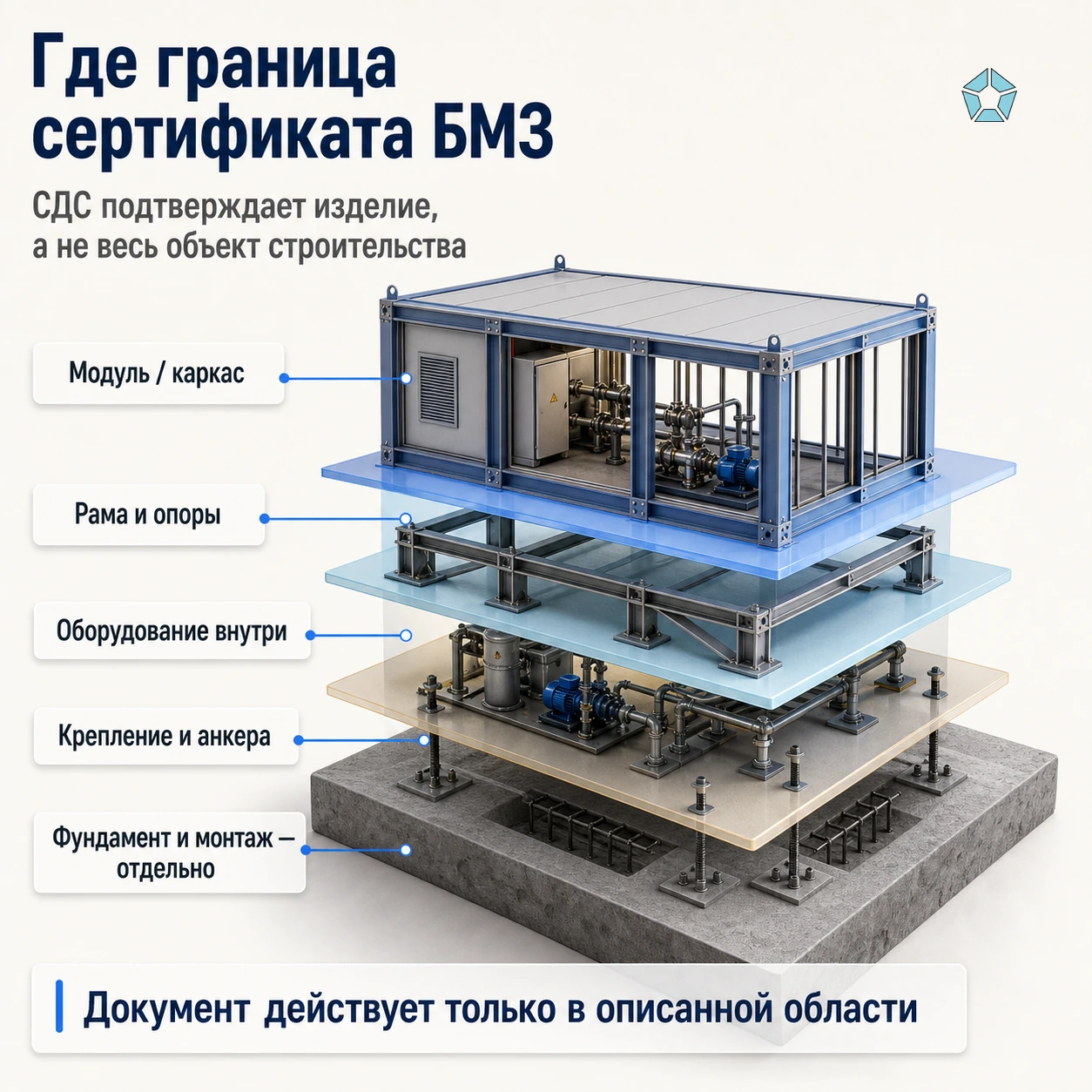

Что подтверждает сертификат: изделие, модуль или объект строительства

Сертификат может подтвердить конкретный БМЗ, модуль, каркас, раму или металлоконструкцию, но не заменяет проектный расчёт здания, фундамента и монтажа. Поэтому «ГК Единый Стандарт заранее отделяет подтверждение изделия от строительных задач.

БМЗ как заводское изделие

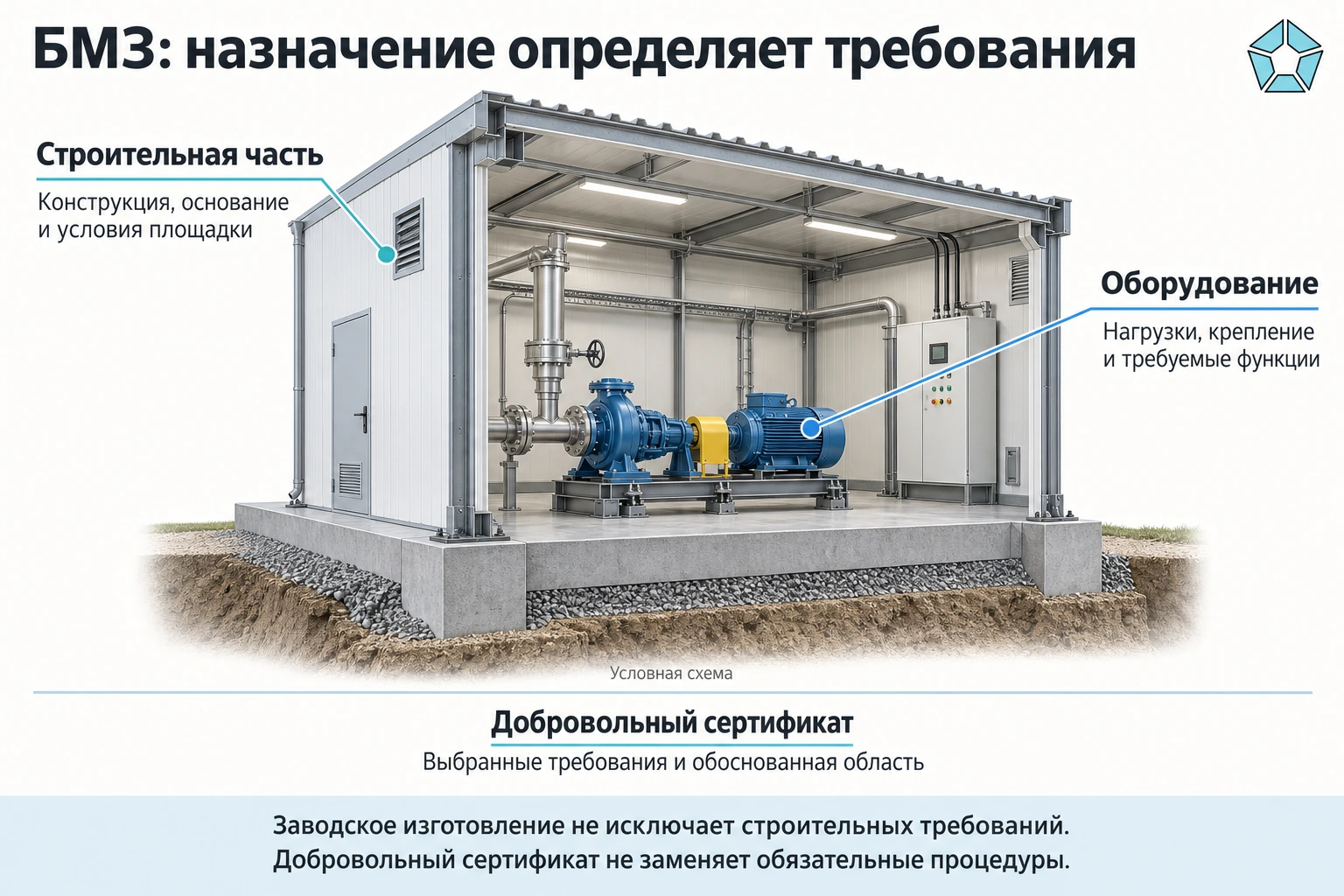

Блочно-модульное здание может рассматриваться как заводское изделие или комплект модулей, если его состав, габариты, масса, каркас, узлы и условия установки описаны в документах. Для расчёта важно, пустой это модуль или модуль с инженерным оборудованием, шкафами, вентиляцией, емкостями, трубопроводами или другим наполнением.

Пустой модуль и модуль с оборудованием внутри отличаются по массе и центру тяжести. Если в расчёт попал только каркас, а в поставке будет готовый блок с тяжелыми агрегатами, заказчик может справедливо спросить, относится ли вывод к реальной комплектации.

Металлоконструкция как часть оборудования

Металлоконструкция может быть самостоятельным объектом: рама под оборудование, стойка, ферма, траверса, опорный блок, несущий каркас, площадка обслуживания, стойка шкафа или другое изделие. В этом случае сертификат сейсмостойкости металлоконструкций должен быть привязан к конкретной конструкции, чертежу, материалам, массе, соединениям и способу крепления.

Если металлоконструкция служит частью оборудования, нужно решить, что подтверждается: сама рама, оборудование на раме или весь комплект. Рама без оборудования и рама с установленным агрегатом могут вести себя по-разному. Нагрузка меняется, центр тяжести смещается, узлы крепления работают иначе.

Здание, фундамент и монтаж

Здание, фундамент и монтаж на площадке относятся к отдельной проектной задаче. Добровольный сертификат на модуль или металлоконструкцию не отменяет проектную документацию, расчёт основания, решения по анкеровке, монтажные схемы и строительный контроль.

СП 14.13330.2018 относится к строительству в сейсмических районах. Он задает контекст для проектировщика и объясняет, почему на объекте появляются требования по сейсмике. Но если нужно подтвердить конкретный модуль или металлическую раму, нужна отдельная доказательная база по изделию. Если нужно подтвердить здание как объект строительства, это уже не та же задача, что СДС на изделие.

Какие исходные данные нужны для расчёта

Для расчёта БМЗ и металлоконструкций нужны ТЗ, паспорт или технические условия (ТУ), чертежи марки КМ («конструкции металлические») и КМД («конструкции металлические деталировочные»), спецификация, материалы, масса, габариты, узлы соединений и схема крепления. Чем крупнее и ответственнее конструкция, тем опаснее начинать только по каталогу или коммерческому предложению.

КМ и КМД нужны не всегда в одинаковом объёме, но для металлоконструкций они часто экономят время. Чертеж общего вида показывает форму, а рабочие чертежи раскрывают узлы, профили, сварку, болты и связи. Если этих данных нет, расчёт может стать слишком условным.

Для БМЗ отдельно стоит проверить внутреннее наполнение. Если модуль поставляется с вентиляцией, шкафами, насосами, компрессорами, ёмкостями или другим оборудованием, это влияет на массу и распределение нагрузки. В сертификате нужно либо включить эту комплектацию в область подтверждения, либо честно ограничить документ каркасом или пустым модулем.

Если конструкция серийная, нужно определить, какие исполнения покрывает расчёт. Одна линейка БМЗ может иметь разные габариты, толщину профилей, количество секций, тип кровли, дверные проёмы, оборудование внутри и схему крепления. Сертификат не стоит формулировать шире, чем расчётная база.

Как проходит расчёт в ANSYS и оформление СДС

«ГК Единый Стандарт начинает с проверки ТЗ и объекта подтверждения. Если заказчик допускает расчётный способ, готовятся модель в ANSYS, протокол и добровольный сертификат. Для крупных рам, модулей и металлоконструкций расчётный подход часто практичнее стендового, но метод выбирают по требованиям ТЗ.

Рабочий порядок:

1. Клиент присылает ТЗ, паспорт или ТУ, чертежи, спецификацию, массу, габариты и схему крепления.
2. Специалист проверяет, что именно требует заказчик: сертификат, протокол, расчёт, стенд, 9 баллов по шкале MSK-64 или другая формулировка.
3. Определяется объект: БМЗ, модуль, каркас, рама, стойка, опорная конструкция или комплект.
4. Проверяется, входит ли инженерное оборудование в область расчёта.
5. По исходным данным строится расчётная модель.
6. Задаются материалы, соединения, опоры, масса, крепления и сейсмическое воздействие.
7. Анализируются собственные частоты, напряжения, перемещения и коэффициент запаса.
8. Формируется протокол, а затем добровольный сертификат СДС, если такой формат подходит под задачу.

ANSYS — инженерный инструмент расчёта, а не приложение к сертификату. В протоколе должны быть указаны объект расчёта, исходные данные, заданные условия и обоснование вывода для конкретной конструкции.

Для БМЗ и металлоконструкций особенно важны узлы. Сама рама может быть прочной, но слабым местом может быть сварное соединение, болтовой узел, анкер, опорная плита или место передачи нагрузки на основание. Поэтому без чертежей и данных по соединениям полноценный расчёт невозможен.

Где проходит граница со строительной экспертизой

СДС на изделие не отменяет проектную документацию, расчёт основания, монтажные решения и процедуры по зданию или сооружению. Это нужно проговорить до оформления, потому что в теме БМЗ легко смешать заводское изделие и объект строительства.

Что может подтверждать сертификат:

• конкретный модуль или комплект модулей;
• металлическую раму;
• стойку, ферму, траверсу, опорную конструкцию;
• каркас под оборудование;
• изделие с описанной комплектацией;
• расчётный вывод по заданным исходным данным.

Что сертификат не подтверждает автоматически:

• проект здания в целом;
• фундамент и грунтовые условия;
• монтажные отклонения на площадке;
• экспертизу проектной документации;
• строительный контроль;
• пожарную безопасность;
• обязательные документы по другим регламентам;
• изменения конструкции после расчёта.

Если заказчик просит «сертификат на БМЗ», специалисту нужно уточнить: документ нужен на заводской модуль как изделие или на объект после установки? Если на объект после установки, понадобятся проектировщики, строительные расчёты и документы по площадке. Если на изделие, можно обсуждать расчётный способ по серии ГОСТ 30546 и правилам выбранной СДС, но область подтверждения должна быть точной.

Такая честная граница не ослабляет предложение. Она защищает клиента от ситуации, когда документ формально есть, но заказчик говорит: «это не то, что мы требовали».

Ошибки, из-за которых документ не принимают

Документ чаще всего не принимают из-за несоответствия объекта, исходных данных или метода. Для БМЗ и металлоконструкций это особенно заметно, потому что одна конструкция может быть одновременно изделием, частью оборудования и элементом строительного объекта.

Типовые ошибки:

1. Оформляют сертификат на модуль, а заказчик требует расчёт здания в проекте.
2. В расчёт не попали стойки, связи, рама или опорные узлы.
3. Масса указана без оборудования внутри БМЗ.
4. Нет данных по анкерам, закладным или креплению к основанию.
5. Чертеж КМД устарел, а конструкция уже изменилась.
6. Сертификат описывает область шире, чем расчётная модель.
7. Металлокаркас считают без фактической нагрузки от оборудования.
8. Не отделяют заводское изделие от монтажа на площадке.
9. СДС пытаются использовать вместо проектной или обязательной строительной процедуры.
10. После расчёта меняют профиль, толщину металла, сварной узел или болтовое соединение.

Показательный сценарий: производитель БМЗ присылает общий паспорт и просит срочно подготовить сертификат для тендера. После проверки выясняется, что заказчик требует документ на модуль с установленным оборудованием, а паспорт описывает пустой блок. Если начать оформление без уточнений, сертификат не будет соответствовать реальной поставке.

Другой сценарий — металлическая рама под оборудование. В коммерческом предложении указано «рама стальная», но нет данных по профилю, сварным швам, болтам, опорам и анкерам. В такой ситуации нельзя уверенно говорить о сейсмостойкости: расчётной модели не хватает ключевых данных.

Как «ГК Единый Стандарт помогает проверить требование до оформления

«ГК Единый Стандарт сначала разбирает ТЗ, объект и исходные данные, а затем определяет подходящий способ подтверждения. Один и тот же запрос может означать СДС на изделие, расчёт каркаса, проверку комплекта с оборудованием или отдельную строительную задачу.

Рабочая проверка выглядит так:

1. Вы присылаете ТЗ, паспорт или ТУ, чертежи, спецификацию, массу, габариты и данные по креплению.
2. Специалист определяет, что нужно подтвердить: БМЗ, модуль, раму, стойку, каркас, опорный узел или комплект.
3. Проверяется, не относится ли требование к проекту здания, фундаменту, монтажу или экспертизе.
4. Уточняется, подходит ли расчётный метод и принимает ли заказчик СДС.
5. Если данных достаточно, готовится расчёт в ANSYS и протокол.
6. На основании протокола оформляется добровольный сертификат СДС.
7. Если данных не хватает, клиент получает конкретный список: какие чертежи, узлы, массы или схемы нужно запросить.

Такой порядок снижает риск переделки. Клиент не платит за документ вслепую, а понимает, что именно будет подтверждено и где останутся проектные вопросы.

Специалисты «ГК Единый Стандарт помогут проверить требования к сейсмостойкости БМЗ и металлоконструкций, определить объект подтверждения и собрать исходные данные для расчёта, протокола и добровольного сертификата. Отправьте ТЗ и чертежи на предварительную проверку →
