Кабельная продукция: документы ЕАЭС и пожарные требования

Комплект документов на кабельную продукцию зависит от вида изделия, номинального напряжения, состава линейки и заявленных пожарных свойств: нг, FR, LS, огнестойкости, пониженного дымо- и газовыделения. По этим сведениям специалист определяет форму оценки, необходимые испытания и связь документов с условиями поставки.

Марка, сечение, число жил, оболочка и пожарное исполнение связывают кабель с областью документа и испытанными образцами. При приёмке эти сведения сопоставляются с фактической поставкой; различия в обозначениях или составе линейки могут потребовать уточнения.

Для кабеля требования определяются назначением, конструкцией и номинальным напряжением. ТР ТС 004/2011 охватывает диапазон 50–1000 В переменного и 75–1500 В постоянного тока включительно с исключениями статьи 1; кабели, провода и шнуры в его области подлежат сертификации. Отдельно учитываются ТР ЕАЭС 037/2016 в своей области и пожарное подтверждение по Федеральному закону № 123-ФЗ для предусмотренных им кабельных изделий.

Кабель, провод или комплектующее: исходные сведения для определения требований

Кабель, провод, шнур, удлинитель, кабельная сборка и комплектующее могут входить в одну коммерческую группу, но иметь разные характеристики и назначения. Для оценки соответствия устанавливаются фактическое изделие и форма его поставки.

Для идентификации эксперт и лаборатория используют следующие сведения изготовителя:

1. Тип изделия: кабель, провод, шнур, удлинитель, сборка, комплектующее.
2. Назначение: силовой, контрольный, монтажный, соединительный, бытовой, промышленный.
3. Номинальное напряжение.
4. Марка, серия, артикулы, модельный ряд.
5. Сечение, число жил, материал жилы.
6. Изоляция, оболочка, конструктивные особенности.
7. Пожарное исполнение: нераспространение горения при одиночной или групповой прокладке, индексы нг с категорией, FR, LS и другие предусмотренные обозначения.
8. Комплектность: вилка, разъем, наконечник, муфта, крепеж, активный блок.

Кабельный комплект может включать проводник, разъём, монтажное изделие и активное устройство. Состав поставки сопоставляется с областью документа на кабель и требованиями к остальным элементам.

Описание линейки определяет, какие исполнения заявлены для оценки. Если связь моделей с документами неясна, орган по сертификации или заказчик может запросить уточнения; необходимость дополнительных образцов оценивается по характеру различий.

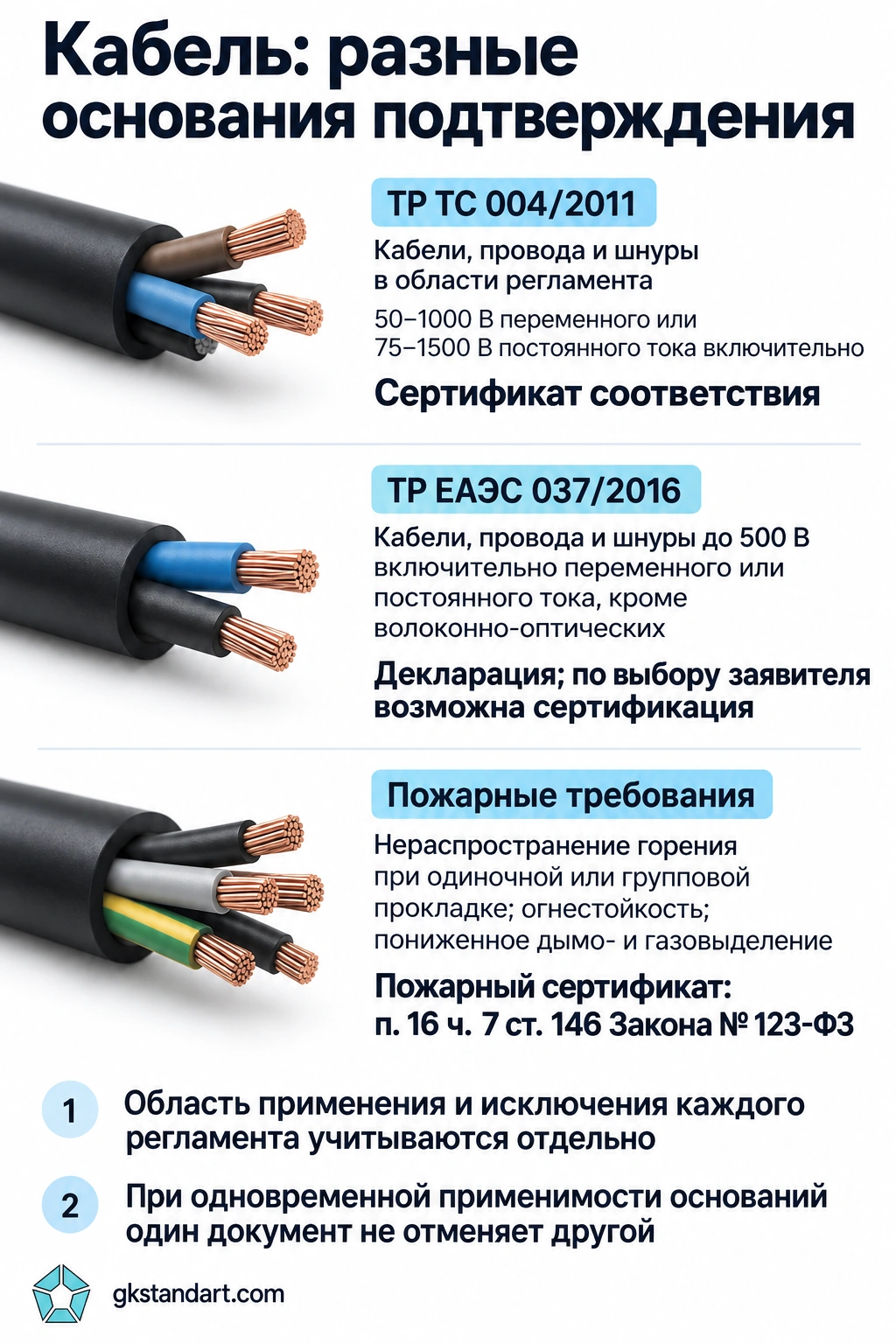

Документы ЕАЭС и пожарный сертификат: какие требования подтверждаются

Для кабеля в области ТР ТС 004/2011 оформляется сертификат. Если изделие также входит в область ТР ЕАЭС 037/2016, подтверждается соответствие ограничениям опасных веществ — по общему правилу декларацией, с возможностью замены сертификацией по выбору заявителя. Для кабельных изделий из пункта 16 части 7 статьи 146 Закона № 123-ФЗ предусмотрена обязательная пожарная сертификация. Эксплуатационные сведения и маркировка оформляются по применимым требованиям; отдельный паспорт не является универсальным требованием для любого кабеля.

По статье 7 ТР ТС 004/2011 продукция из приложения к регламенту подтверждается в форме сертификации. В этом приложении указаны кабели, провода и шнуры; форма оценки связывается с идентификацией изделия и областью регламента.

Пункт 16 части 7 статьи 146 Закона № 123-ФЗ предусматривает сертификацию кабелей и проводов, не распространяющих горение при одиночной или групповой прокладке, огнестойких кабелей и кабелей с пониженным дымо- и газовыделением. Для этой группы закон устанавливает схемы сертификации, а не свободный выбор между пожарным сертификатом и декларацией.

Как изделие и состав поставки отражаются в объекте оценки

Объект оценки описывается через марку, тип, назначение, исполнение, напряжение и границы линейки. Для комплектующего устанавливается, является ли оно самостоятельной кабельной продукцией или другой электротехнической позицией.

Условный пример: заявка содержит общее название «кабельная продукция», а поставка включает шнуры с вилкой, удлинители и сборки с разъёмами. Описание каждого изделия помогает определить относящиеся к нему требования.

Статья 5 ТР ТС 004/2011 определяет сведения о наименовании или обозначении изделия, параметрах безопасности, изготовителе и стране изготовления. Места нанесения и допустимые исключения также заданы этой статьёй. При сопоставлении барабана, маркировки, протокола и сертификата устанавливается связь обозначений с фактической продукцией; одинаковый полный набор сведений в каждом документе не требуется автоматически.

Сведения о фактически выпускаемом изделии используются для определения применимых требований, формы оценки и образцов для испытаний.

Для каких кабелей предусмотрен сертификат ТР ТС 004/2011

Для кабеля, провода или шнура в области ТР ТС 004/2011 учитывается включение этих изделий в приложение о сертификации. Форма подтверждения определяется принадлежностью продукции к применимым требованиям.

При определении формы и схемы оценки учитываются:

В ТР ТС 004/2011 схема 1с относится к серийному выпуску и включает испытания образцов, анализ состояния производства и инспекционный контроль. Схема 3с применяется к партии, 4с — к единичному изделию. Состав доказательств и допустимая роль заявителя определяются выбранной схемой, а не одним названием поставщика.

Принадлежность к низковольтному оборудованию рассматривается вместе с приложением ТР ТС 004. Позиция изделия в перечне влияет на форму подтверждения соответствия.

Когда в комплект документов на кабель входит декларация

Для иного низковольтного изделия или комплектующего возможность декларирования определяется после идентификации. При этом рассматриваются функция, напряжение, самостоятельная поставка и позиция в регламенте.

Коммерческое название «кабельное комплектующее» может относиться к соединительному элементу, крепежу, части сборки или электроустановочному изделию. Фактическая функция и форма обращения помогают определить предмет оценки.

При определении применимости декларирования рассматриваются:

1. Это самостоятельное изделие или часть другого изделия?
2. Есть ли у него номинальное напряжение в области ТР ТС 004?
3. Выпускается ли оно в обращение отдельно, с собственным названием и маркировкой?
4. Есть ли оно в приложении к ТР ТС 004 как продукция для сертификации?
5. Есть ли активные элементы, значимые для применимости ТР ТС 020/2011?

Декларация в кабельной теме может относиться к другому требованию. Пункт 10 приложения № 1 ТР ЕАЭС 037/2016 включает кабели, провода и шнуры на номинальное напряжение не более 500 В переменного или постоянного тока, кроме волоконно-оптических кабелей; учитываются и общие исключения регламента. Для изделия в этой области декларация по ТР ЕАЭС 037/2016 не заменяет сертификат по ТР ТС 004/2011, если последний применим. Для иных комплектующих форма оценки по ТР ТС 004/2011 определяется их собственной позицией и областью применения.

Форма подтверждения определяется для конкретного объекта. Одно коммерческое название может объединять изделия с разными требованиями к оценке.

Пожарные свойства нг, FR и LS: связь с требованиями и испытаниями

Пожарная сертификация кабельных изделий, перечисленных в части 7 статьи 146 Закона № 123-ФЗ, рассматривается отдельно от сертификата ТР ТС 004/2011. Отсутствие индекса нг в коммерческом названии само по себе не доказывает отсутствие пожарных требований: закон включает и нераспространение горения при одиночной прокладке.

ГОСТ 31565-2012 различает нераспространение горения, огнестойкость и дымо- и газовыделение. Индекс нг с категорией относится к условиям групповой прокладки, FR — к огнестойкому исполнению, LS — к пониженному дымо- и газовыделению. Эти обозначения описывают разные показатели: одно свойство не доказывает остальные, а огнестойкость не означает неограниченную работу при любом пожаре.

Для кабельных изделий, перечисленных в пункте 16 части 7 статьи 146 Закона № 123-ФЗ, обязательное подтверждение проводится в форме сертификации. Требования конкретного проекта и закупки уточняют нужное исполнение и условия применения; они не заменяют установленную законом форму.

Пожарное исполнение, указанное в маркировке и технической документации, связывается с подтверждёнными показателями конкретного кабеля и условиями испытаний. Название серии или индекс в каталоге сами по себе не подтверждают свойства всех её модификаций.

Образцы для линейки кабелей: сечения, жилы, оболочки и пожарные исполнения

Сечение, число жил, материал жилы, изоляция, оболочка и пожарное исполнение могут влиять на испытания и границы сертификата. При выборе образцов оценивается, какие варианты представляют заявленную линейку.

Применимость протокола к линейке оценивается по существенным параметрам безопасности и свойствам изделия. Общая марка или каталог дополняются сведениями о различиях исполнений.

При выборе образца рассматриваются следующие вопросы:

• какие марки и исполнения должны войти в сертификат;
• какие сечения и число жил входят в линейку;
• меняется ли материал жилы;
• меняется ли изоляция или оболочка;
• есть ли обычные и пожарные исполнения в одной серии;
• какое исполнение наиболее показательно для испытаний;
• можно ли подтвердить всю группу одним набором протоколов;
• нужны ли дополнительные образцы по установленной процедуре отбора.

По схемам сертификации ТР ТС 004/2011 орган по сертификации выполняет идентификацию, отбор образцов и организует испытания в аккредитованной лаборатории из единого реестра. Образцы и методы определяются по применимым правилам и стандартам с учётом состава линейки. Согласование перечня образцов не заменяет установленную процедуру отбора.

Условный пример: одна серия включает пять сечений и две оболочки, одна из которых заявлена как LS. При использовании протокола базового варианта оценивается, подтверждает ли он свойства пожарного исполнения и соответствующую область сертификата.

Маркировка кабеля: связь с сертификатом, протоколами и поставкой

Макет маркировки сопоставляется с сертификатом, протоколами и эксплуатационными сведениями по марке, типу, сечению, напряжению, изготовителю, стране производства и пожарным индексам. Отдельно учитываются условия нанесения EAC.

Обозначения кабеля могут встречаться на оболочке, барабане, ярлыке, упаковке и в документах. Их согласованность помогает установить связь поставки с испытаниями и областью сертификата.

По статье 8 ТР ТС 004/2011 знак EAC наносится перед выпуском в обращение после предусмотренного подтверждения соответствия. Он относится ко всем распространяющимся на изделие регламентам, предусматривающим этот знак. Знак наносят на каждую единицу и приводят в эксплуатационных документах; если нанесение на изделие невозможно, допускаются упаковка и эксплуатационные документы. Статья 5 отдельно регулирует остальные сведения маркировки.

Сопоставление макета с техническими и разрешительными документами до печати помогает выявить различия в обозначениях и характеристиках поставки.

Иностранный изготовитель: исходные документы для оценки продукции в ЕАЭС

Техническое описание, состав линейки, маркировка, протоколы, эксплуатационные документы и сведения о производстве используются при оценке иностранной продукции. Необходимость образцов и недостающих материалов определяется для конкретной процедуры.

Материалы CE и протоколы по стандартам IEC могут содержать полезные технические сведения, но сами по себе не заменяют предусмотренное подтверждение соответствия требованиям ЕАЭС. Для сертификации по ТР ТС 004/2011 учитываются требования к органу, лаборатории, образцам и доказательствам; для ТР ЕАЭС 037/2016 состав доказательств зависит от выбранной схемы.

Для предварительного рассмотрения используются доступные сведения изготовителя:

• каталог с марками и артикулами;
• техническое описание на каждую группу продукции;
• напряжение, сечения, число жил, материалы изоляции и оболочки;
• пожарные индексы и протоколы по ним, если они заявлены;
• фото маркировки и упаковки;
• имеющиеся паспорт, инструкция или другие эксплуатационные документы;
• сведения об изготовителе и площадке производства;
• сведения о доступных образцах для испытаний;
• сведения о партии и имеющиеся документы поставки;

При импорте обозначения в документах поставки, каталоге и протоколах сопоставляются с продукцией и областью оценки. Если маркировка различается для разных рынков, в описании раскрывается связь этих обозначений.

Заказчик требует пожарный сертификат на кабель: когда это обязательное требование, а когда условие тендера или проекта?

Обязательная пожарная сертификация кабеля определяется его принадлежностью к перечню части 7 статьи 146 Закона № 123-ФЗ. Проект или закупка могут уточнять исполнение, показатели и состав документов для конкретного применения. Сам запрос заказчика не создаёт универсальную обязанность сертифицировать по этой статье любой товар с названием «кабель».

Сертификат по ТР ТС 004/2011 и пожарный сертификат по Закону № 123-ФЗ относятся к разным установленным требованиям. При применимости обоих оснований один документ не отменяет второй. ТЗ и проект помогают соотнести подтверждённые свойства с конкретным исполнением и местом его использования.

Требования конкретной сделки рассматриваются вместе с обязательными нормами. Их источник, заявленное свойство и область документа помогают определить предмет согласования с заказчиком.

Вопросы при приёмке: как устанавливается связь документов с кабелем

При приёмке могут возникнуть вопросы к марке, сечению, пожарному индексу, изготовителю, заявителю, партии, протоколу или маркировке. Разбор связывает эти сведения с областью действующего документа и фактической поставкой.

Причину расхождения устанавливают по связанным документам. При проверке существенны следующие вопросы:

1. позволяет ли наименование идентифицировать фактически поставляемое изделие;
2. относится ли поставляемая марка или серия к области сертификата;
3. входят ли сечение, число жил и оболочка в область подтверждения;
4. позволяют ли сведения сертификата и товарных документов идентифицировать изготовителя;
5. кто выступает заявителем и соответствует ли его роль выбранной схеме; продавец при последующей перепродаже не обязан автоматически совпадать с заявителем;
6. подтверждены ли пожарные индексы, указанные на изделии;
7. когда продукция выпущена в обращение и какие документы относились к ней на этот момент;
8. позволяют ли протоколы, эксплуатационные сведения и маркировка связать документы с поставляемым исполнением;

Условный пример: сертификат относится к серии, а поставка имеет уточнённое исполнение или другой торговый артикул. При оценке документов устанавливается связь обозначений и границ подтверждения с поставляемой продукцией.

Состав необходимых исправлений зависит от характера расхождения. Это может быть уточнение области документа, применимости протоколов, маркировки или сведений изготовителя.

Какие исходные сведения помогают определить состав работ

Тип изделия, назначение, напряжение, марка, параметры жил и оболочки, пожарные индексы и модельный ряд помогают определить предмет оценки. Специалист рассматривает их вместе с документами изготовителя и условиями поставки.

В состав исходных данных для эксперта входят:

• тип выпускаемого или закупаемого изделия: кабель, провод, шнур, удлинитель, сборка, комплектующее;
• марка, серия, артикулы, модельный ряд;
• назначение и область применения;
• номинальное напряжение;
• сечение, число жил, материал жилы;
• изоляция, оболочка, пожарные исполнения;
• имеющиеся паспорт или другие эксплуатационные сведения, макет маркировки, фото барабана или упаковки;
• ТУ, ГОСТ или внутренняя спецификация, если есть;
• сведения об изготовителе и стране производства;
• серия или партия;
• требования заказчика, тендерное ТЗ или проектная спецификация;
• имеющиеся сертификаты, декларации и протоколы.

Полные сведения о линейке помогают учесть разные сечения, оболочки и пожарные исполнения при определении образцов и области документов.

Технические сведения о продукции, маркировке и поставке используются для определения формы подтверждения и состава испытаний. Недостающие данные уточняются при рассмотрении проекта.

Материал носит информационный характер и не заменяет профессиональную консультацию.
