Что значит 9 баллов MSK-64 простыми словами
MSK-64 — макросейсмическая шкала интенсивности. Для оборудования заданная балльность соотносится с параметрами воздействия, объектом оценки и условиями установки.
ГОСТ Р 57546-2017 устанавливает шкалу сейсмической интенсивности ШСИ-17. В пункте 5.2 отмечено совпадение оценок с MSK-64 и другими названными шкалами в пределах точности определений. Это не делает названия шкал взаимозаменяемыми в технической документации: метод оценки изделия и параметры воздействия соотносятся с конкретными требованиями. В ГОСТ 30546.1–98 для ряда расчётных условий непосредственно используется MSK-64.
Применимость результата раскрывают следующие сведения:
- какое изделие подтверждено;
- какая модель или исполнение указаны;
- есть ли приложение с перечнем моделей;
- какой метод использовали;
- какой протокол лежит в основе;
- какие исходные данные применялись;
- как описаны крепление, монтаж и область применения.

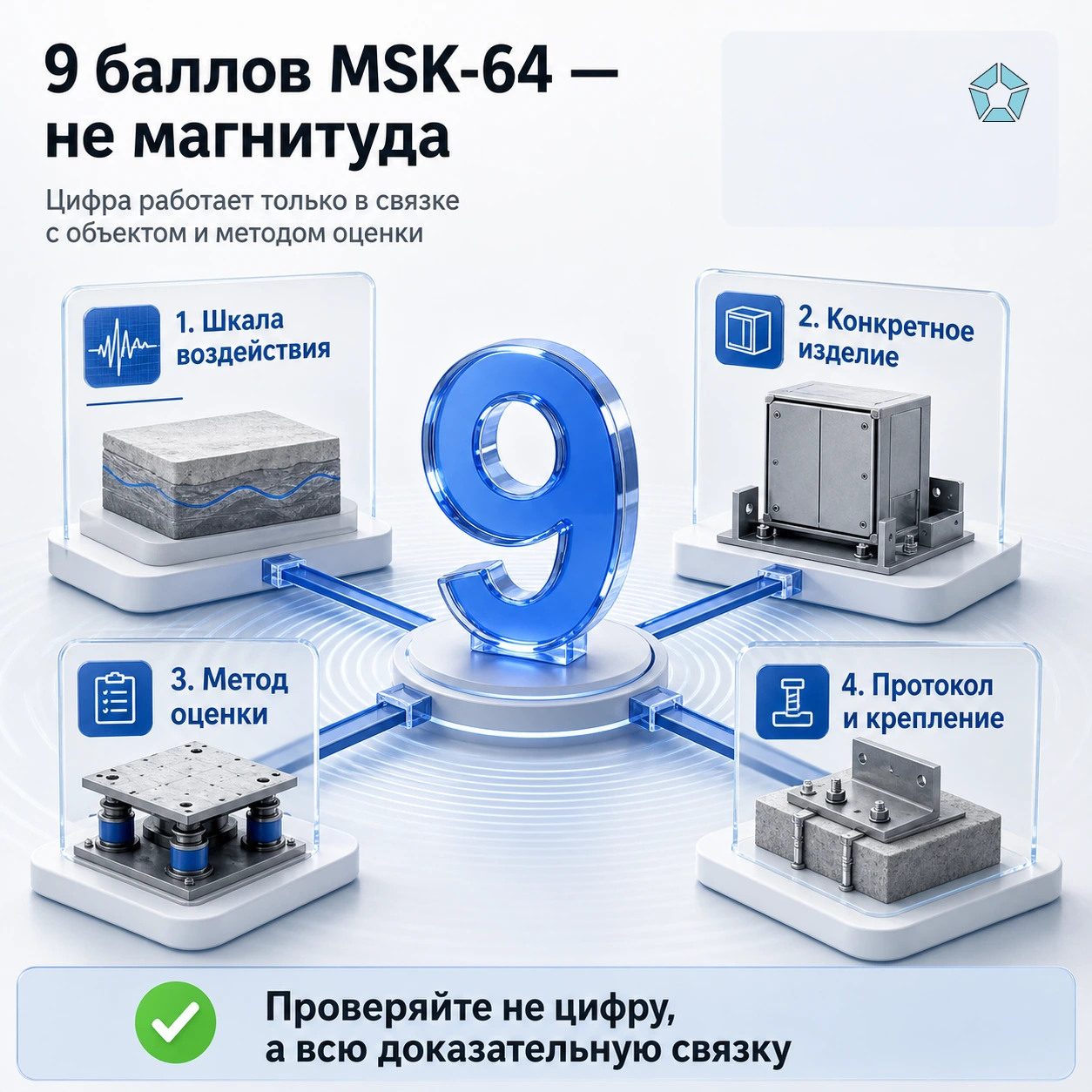

Почему это не магнитуда

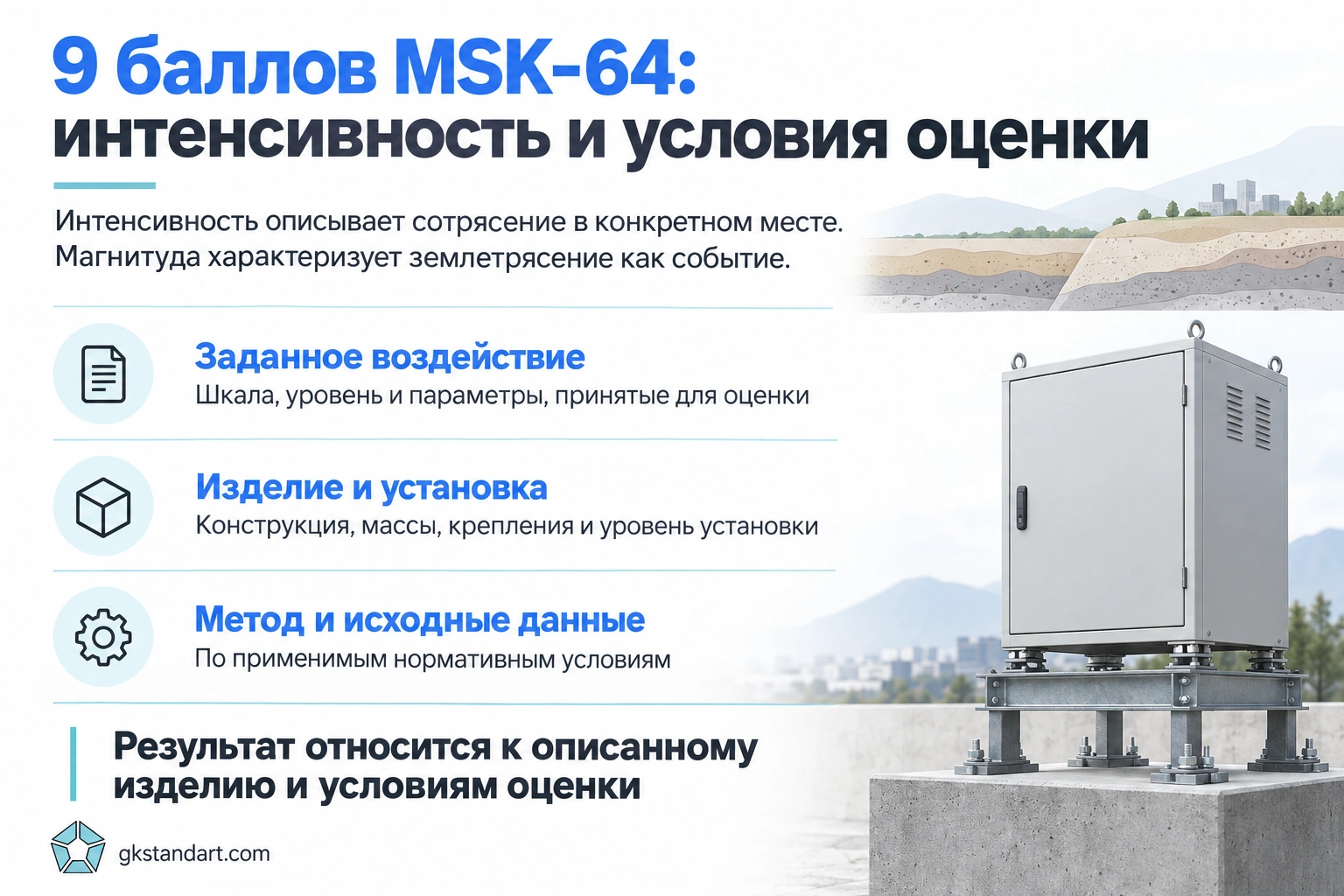

Магнитуда характеризует величину землетрясения как события. Интенсивность описывает сотрясение в конкретном месте и может различаться для одного землетрясения в зависимости от расстояния и местных условий. Поэтому 9 баллов MSK-64 не равны магнитуде 9 и сами по себе не задают все параметры расчётного воздействия на оборудование.
| Термин | Значение | Связь с оценкой изделия |
|---|---|---|
| Магнитуда | Величина землетрясения как события | Не заменяет интенсивность и параметры воздействия на изделие |
| Балльность | Интенсивность в конкретном месте | Может быть задана как условие оценки |
| 9 баллов MSK-64 | Уровень по макросейсмической шкале | Соотносится с объектом, воздействием и применимым методом |
| Сейсмостойкость изделия | Сохранение установленных свойств при заданном воздействии и после него | Результат оценки соотносится с конкретным изделием и условиями |
Расчётная сейсмичность площадки характеризует условия размещения. Для оценки оборудования дополнительно используются его масса, габариты, распределение масс, крепления и состав; эти сведения определяют расчётную модель изделия.
Как требование о 9 баллах связывается с оценкой изделия
Требование может содержаться в техническом задании, проекте, договоре или закупочной документации. Его рассмотрение охватывает балльность и шкалу, состав оборудования, условия установки, метод оценки и требуемую форму результатов.
При рассмотрении задания последовательно устанавливаются:
- требования технического задания или проекта;
- шкала, уровень и параметры воздействия;
- объект оценки: изделие, агрегат, установка, модуль или конструкция;
- имеющиеся технические сведения: эксплуатационные документы, чертежи, масса, габариты, состав и крепление;
- применимость расчётного или расчётно-экспериментального метода по нормативным условиям и конструкции, с учётом дополнительных требований заказчика;
- конструкция, массы, крепления, динамические характеристики и нагрузки, необходимые для модели; название программы само по себе не определяет допустимость метода;
- состав и содержание расчётных или испытательных результатов;
- форма представления результатов, включая добровольный сертификат по правилам системы, если он предусмотрен заданием.
В ГОСТ 30546.1–98 расчёт связан с собственными частотами, демпфированием, уровнем установки и приложенными нагрузками. Пункт 5.7 связывает базовые значения ускорений с интенсивностью 9 баллов MSK-64 и установкой на нулевой отметке; для других условий учитываются предусмотренные коэффициенты. Одна цифра в сертификате не заменяет описание этих условий.
Выбор метода определяется нормативными условиями и особенностями изделия, а также согласованными требованиями заказчика. Пункты 5.1–5.2 ГОСТ 30546.1–98 устанавливают условия применения расчётно-экспериментальной оценки и расчёта без испытаний на виброустойчивость. Согласие заказчика или наличие программной модели само по себе не отменяет необходимых экспериментальных проверок.
Область сертификата и подтверждающие сведения
| Сведения | Назначение |
|---|---|
| Объект оценки | Связь сертификата с моделью и исполнением |
| Исполнение и комплектация | Границы применимости результатов |
| Приложение, если оно предусмотрено | Дополнительные сведения о моделях и ограничениях |
| Расчётный отчёт или протокол | Основания вывода |
| Метод | Применённый расчёт, испытания или их сочетание |
| Балльность и шкала | Связь указанных в документе значений со шкалой и воздействием, заданными для оценки |
| Крепление и монтаж | Соответствие условиям установки |
| Масса и габариты | Исходные данные модели |
| Срок и статус | Применимость документа по правилам процедуры |
| Система сертификации | Соответствие форме документа, предусмотренной заданием |
Условный пример: в поставке изменены высота шкафа, внутреннее оборудование и анкеровка. Влияние этих изменений на динамические характеристики сопоставляется с областью прежней оценки.
Другой условный пример: подтверждающие материалы относятся к насосу, а поставляется агрегат с двигателем, муфтой и рамой. Применимость результатов к сборке оценивается с учётом её состава, опор и креплений.
Какие сведения дополняют краткую запись в ТЗ
Запись «9 баллов MSK-64» задаёт уровень по указанной шкале, но не раскрывает все условия оценки. Дополнительно устанавливаются объект, параметры воздействия, метод, состав результатов и условия установки.
Вопросы для уточнения задания:
- какие методы и экспериментальные проверки предусмотрены применимыми нормами и дополнительно требуются заказчиком;
- какая форма результатов предусмотрена заданием;
- указана ли конкретная система добровольной сертификации;
- к какому объекту относится требование: изделию, агрегату, установке, модулю или комплекту;
- какие элементы входят в оцениваемый объект и как учтены рама, крепления, опоры и внутреннее оборудование;
- установлены ли дополнительные требования к участникам процедуры;
- соответствует ли добровольный сертификат запрошенной форме результатов.
Границы применимости формулировки «9 баллов»
Вывод о сейсмостойкости связывается с заданным воздействием и оценённым исполнением. Различия в объекте, монтаже или методе могут потребовать уточнения области документа.
Возможные расхождения:
- вместо балльности указана магнитуда;
- уровень приведён без названия шкалы;
- документ относится к другому исполнению;
- заявленная комплектация выходит за область оценки;
- условия монтажа не отражены в исходных данных;
- документ на изделие используется для подтверждения проектного решения здания;
- неясна связь сертификата с результатами оценки;
- не учтены нормативные условия метода или дополнительные требования задания;
- добровольный сертификат используется вместо предусмотренного обязательного подтверждения;
- не установлено влияние изменений конструкции на прежние результаты.
Формулировка «изделие оценено на заданное сейсмическое воздействие при указанных исходных данных и условиях» раскрывает границы вывода. Она относится к описанной конфигурации и условиям, а не ко всем возможным землетрясениям.
Предварительный разбор требования и исходных сведений
Для предварительного разбора используются техническое задание, сведения об оборудовании, составе поставки и креплениях. Если данных недостаточно, уточняется, какие характеристики отсутствуют и от кого их можно получить.
В «ГК Единый Стандарт» можно передать ТЗ и сведения об оборудовании для предварительного разбора. Объект, условия установки, применимый метод и состав подтверждающих материалов определяются по техническим данным и требованиям к конкретному изделию.
Вопросы и ответы
Что такое MSK-64?
MSK-64 — макросейсмическая шкала интенсивности. В сертификатах и ТЗ её используют для обозначения уровня сейсмического воздействия, например 9 баллов.
9 баллов MSK-64 — это магнитуда?
Нет. Магнитуда характеризует землетрясение как событие, а интенсивность — сотрясение в конкретном месте. Поэтому 9 баллов MSK-64 не равны магнитуде 9.
Что означает 9 баллов в сертификате?
Это означает, что изделие оценивали на заданное сейсмическое воздействие 9 баллов по указанной шкале. Вывод относится к объекту и условиям, описанным в протоколе и сертификате.
Это гарантия, что изделие выдержит любое землетрясение?
Нет. Документ подтверждает результат оценки в заданных условиях: конкретный объект, исходные данные, метод, крепление и область применения. Это не абсолютная гарантия для любого случая.
Как проверить, что 9 баллов относятся к моей модели?
Применимость определяется по модели, исполнению, области документа и подтверждающим материалам. Масса, габариты, комплектация и крепление сопоставляются с исходными данными оценки; значение различий устанавливается отдельно.
Что должно быть в протоколе?
Расчётный или испытательный результат связывается с объектом, исходными данными, методом и заданным воздействием. Для применения вывода существенны модель изделия, масса и распределение масс, крепления, уровень установки и динамические характеристики. Конкретная форма отчёта или протокола определяется применяемой процедурой, а не одной универсальной формой для любого сертификата.
Можно ли подтвердить 9 баллов расчётом ANSYS?
Допустимость оценки без испытаний на виброустойчивость определяется условиями ГОСТ 30546.1–98. Пункт 5.2 относится к изделиям без измерительных приборов и контактных электрических аппаратов, удовлетворяющим пункту 5.1. Само разрешение расчёта в ТЗ не является достаточным основанием. Кроме того, пункт 5.11 предусматривает экспериментальную проверку динамических параметров первого изготовленного образца.
Нужны ли чертежи для такого сертификата?
Для оценки используются чертежи или технические сведения, раскрывающие геометрию, массу, состав и крепления изделия. Достаточность конкретного комплекта определяется по выбранной процедуре.
Чем 9 баллов отличаются от сейсмичности региона?
Сейсмичность региона относится к площадке или территории. Сертификат на изделие относится к конкретному объекту подтверждения и расчётным условиям, которые должны быть описаны отдельно.
Что делать, если в ТЗ указаны только баллы?
Уточнению подлежат объект, условия установки, параметры воздействия, применимый метод и запрошенная форма результатов. Эти сведения дополняют указанную в ТЗ балльность.
Подходит ли СДС для тендера?
Применимость добровольного сертификата зависит от условий закупки и правил системы. Запрошенная форма документа рассматривается вместе с нормативными основаниями расчёта и необходимых испытаний.
Что меняется при другой комплектации?
Изменение комплектации может повлиять на массу, центр тяжести, крепления и динамические характеристики. По характеру изменений оценивается применимость прежних результатов к новому исполнению.
