Сейсмостойкость импортного оборудования: как подтвердить по российским требованиям

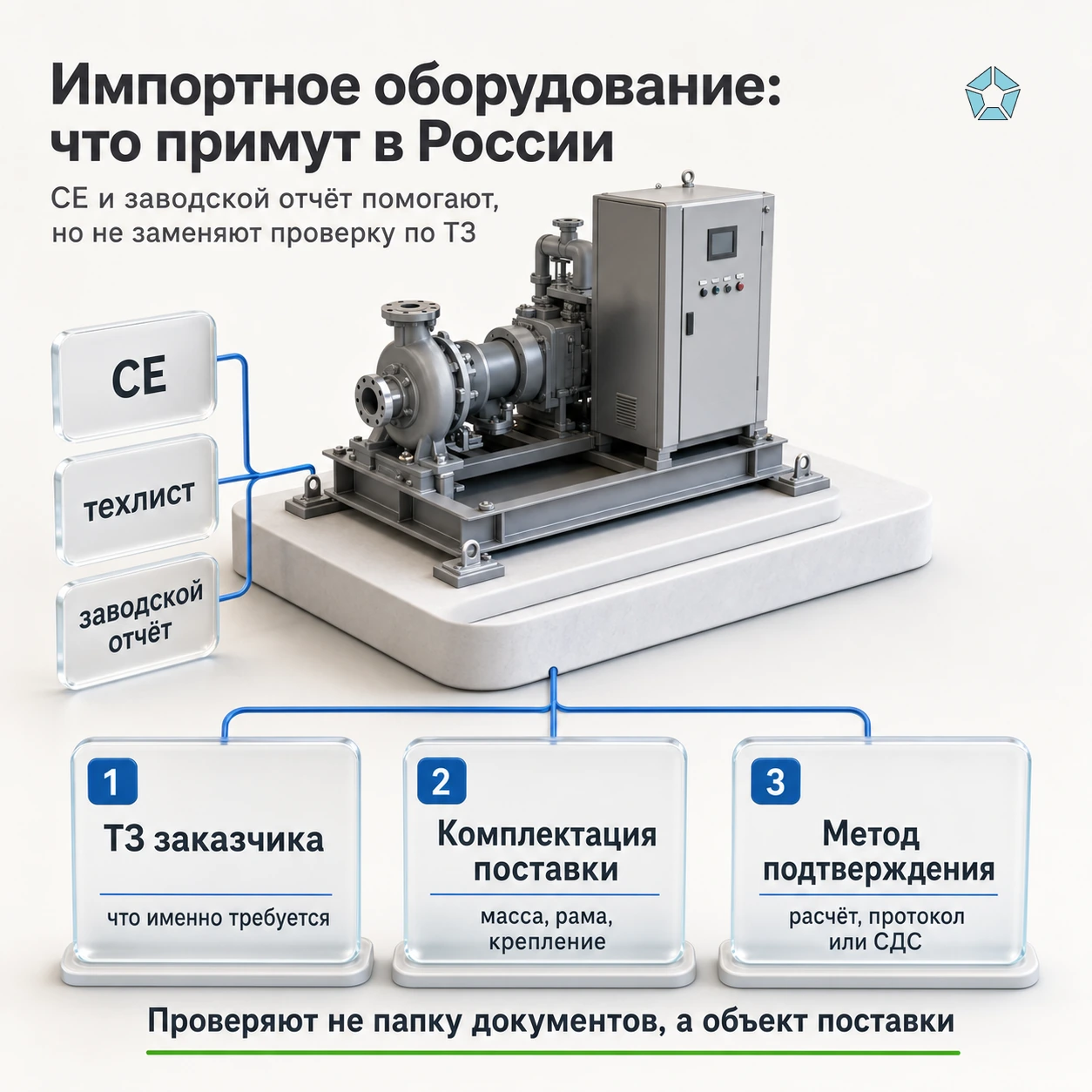

Для импортного оборудования сопоставляются фактическое исполнение, условия установки, применимые нормы и требования к документам. Иностранные технические материалы и результаты испытаний могут использоваться при оценке их применимости. Маркировка CE и декларация ЕС относятся к европейским требованиям и сами по себе не подтверждают выполнение конкретного российского задания по сейсмостойкости.

Изменение рамы, двигателя, внутренних узлов, массы или креплений может изменить динамические характеристики оборудования. В таком случае определяется, сохраняется ли применимость прежних результатов и какие уточнения или дополнительные расчёты и испытания нужны. Отличие от каталожной комплектации не означает автоматически одинаковый объём повторной оценки для всех изделий.

Применимые документы выбираются по объекту и условиям оценки. ГОСТ 30546.1–98 содержит требования к техническим изделиям и расчётные методы, ГОСТ 30546.2–98 — методы испытаний, ГОСТ 30546.3–98 — оценку изделий на месте эксплуатации. СП 14.13330.2018 и СП 442.1325800.2019 относятся к зданиям и сооружениям. Их назначение отличается от подтверждения сейсмостойкости отдельного оборудования.

Основания оценки сейсмостойкости импортного оборудования

Сам факт импорта не устанавливает универсального требования отдельного добровольного сертификата сейсмостойкости. Необходимость оценки и её содержание определяются применимыми требованиями к изделию и объекту эксплуатации. ТЗ, проект и договор могут дополнительно задавать форму представления результатов; добровольная сертификация проводится по правилам выбранной системы.

Условия поставки, при которых может возникнуть требование об оценке:

• поставка оборудования на объект в сейсмически активном регионе;
• участие в тендере по 44-ФЗ или 223-ФЗ;
• входной контроль у генподрядчика;
• замена иностранной модели российским аналогом или наоборот;
• поставка на инфраструктурный, промышленный, энергетический объект;
• требование проектной организации к протоколу или сертификату;
• продажа серии оборудования для регионов с расчётной сейсмичностью.

При рассмотрении поставки устанавливаются применимые нормативные требования и запрошенный заказчиком состав документов. Это могут быть расчётный отчёт, протокол испытаний или добровольный сертификат по правилам системы. Требования к форме документа рассматриваются вместе с нормативными условиями выбора расчёта и необходимых испытаний.

СП 14.13330.2018 относится к строительным объектам. Применимость результатов оценки конкретного оборудования определяется по его конструкции, условиям установки, заданному воздействию и выбранной процедуре.

Иностранные документы и их применимость к заданию

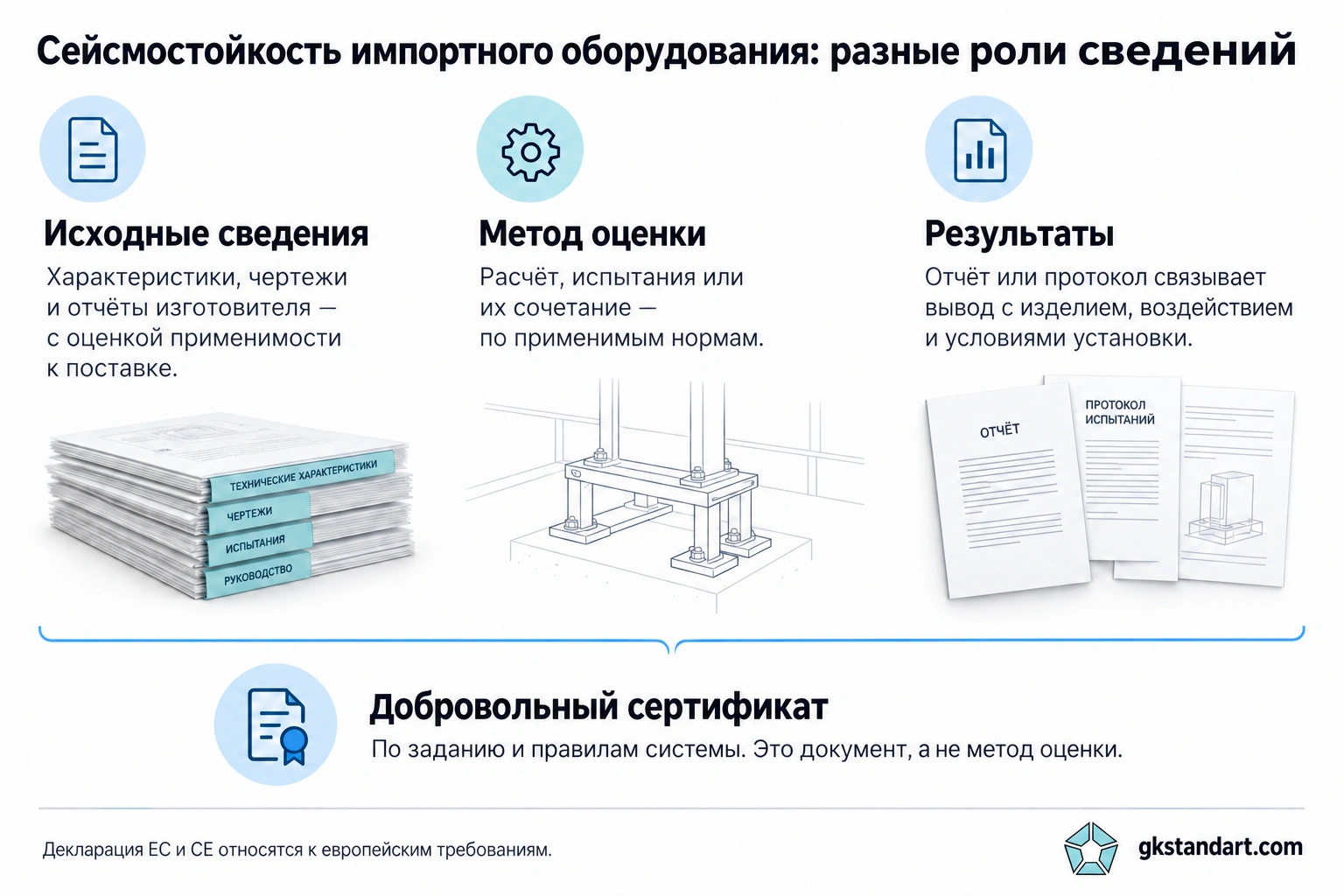

В декларации ЕС изготовитель заявляет соответствие продукции применимым европейским актам и принимает за это ответственность. Техническое описание раскрывает характеристики изделия, а отчёт об испытаниях — испытанный объект, методы и результаты. Их применимость к конкретному заданию по сейсмостойкости оценивается по содержанию, воздействию, исполнению и условиям установки; иностранное происхождение отчёта само по себе не делает его бесполезным.

Условный пример: испытан базовый шкаф, а поставляется исполнение с дополнительными модулями и изменённой массой. Значение этих различий определяется по их влиянию на характеристики изделия и область имеющихся результатов.

Фактическая комплектация и исходные данные оценки

Масса, габариты, центр тяжести, крепления, рама, материалы и состав узлов описывают фактически поставляемое оборудование. Эти сведения сопоставляются с характеристиками исполнения, на которое имеются результаты оценки.

Для рассмотрения используются:

1. техническое задание, проектные требования или письмо заказчика;
2. технический лист изготовителя;
3. эксплуатационные документы с необходимыми характеристиками;
4. чертёж общего вида;
5. масса изделия и отдельных узлов;
6. габариты и положение центра тяжести;
7. схема крепления, опоры, анкеры или подвесы;
8. состав фактической поставки;
9. сведения об изменениях исполнения;
10. имеющиеся сведения о классификации и обязательном подтверждении соответствия;
11. перевод технических сведений, необходимых для рассмотрения;
12. условия площадки и заданное сейсмическое воздействие.

Различия могут касаться рамы насосного агрегата, модулей шкафа, двигателя вентиляционной установки или привода арматуры. Для каждой замены устанавливается её влияние на исходные данные и применимость прежних результатов.

Требование «9 баллов MSK-64» соотносится с определённым объектом: изделием, сборкой, рамой, приводом или комплектом. Его состав и условия установки раскрываются в исходных данных.

Нормативные документы и их назначение

Стандарты комплекса ГОСТ 30546 относятся к разным частям оценки: требованиям и расчёту, испытаниям, проверке изделий на месте эксплуатации. Применимость документа определяется по конкретной задаче.

Как определяются процедура и состав результатов

Исходное рассмотрение охватывает техническое задание, конструкцию оборудования, условия установки и нормативные основания. По ним определяется применимость расчётного или экспериментального метода и необходимый состав документов.

При определении процедуры рассматриваются:

1. техническое задание и имеющиеся материалы изготовителя;
2. состав оцениваемого изделия;
3. применимые обязательные требования и требования к сейсмостойкости;
4. масса, габариты, крепления, рама и комплектность;
5. применимые нормативные документы и правила добровольной системы;
6. основания выбора метода;
7. необходимые расчёты и экспериментальные проверки;
8. состав отчёта или протокола;
9. форма представления результатов, включая добровольный сертификат, если он предусмотрен заданием и правилами системы.

Расчётно-экспериментальная оценка применяется по условиям пункта 5.1 ГОСТ 30546.1–98. Пункт 5.2 допускает расчёт на прочность без испытаний на виброустойчивость для изделий без измерительных приборов и контактных электрических аппаратов, удовлетворяющих пункту 5.1. Экономическая нецелесообразность испытаний или выбор программного комплекса сами по себе не заменяют эти условия.

Необходимость испытаний определяется применимой методикой и конструкцией изделия, а дополнительные требования могут быть установлены заказчиком. Пункт 5.11 ГОСТ 30546.1–98 предусматривает экспериментальную проверку динамических параметров первого изготовленного образца. Расчёт, экспериментальные данные и состав проверяемого изделия должны быть согласованы в рамках выбранной процедуры.

Как связать сейсмостойкость с обязательными документами

Обязательное подтверждение соответствия и добровольная сертификация имеют собственные основания. Сертификат по сейсмостойкости не заменяет документы, предусмотренные применимыми техническими регламентами.

Для определения обязательных требований используются:

• код ТН ВЭД;
• назначение оборудования;
• наличие электрической части;
• напряжение и мощность;
• давление, если есть сосуды, трубопроводы или арматура;
• наличие движущихся частей;
• состав электрических и электронных узлов и характеристики, значимые для электромагнитной совместимости;
• комплектность поставки;
• сведения о заявителе по обязательному документу;
• имеющиеся декларации и сертификаты.

Для насосного агрегата рассматривается применимость ТР ТС 010/2011 с действующими изменениями, а для электрического оборудования — также соответствующие области низковольтной безопасности и электромагнитной совместимости. Решение зависит от назначения, характеристик, состава и исключений регламентов. Добровольный сертификат по сейсмостойкости не заменяет предусмотренного обязательного подтверждения соответствия.

Документы должны позволять идентифицировать фактически поставляемое изделие и установить связь его обозначений, изготовителя и исполнения с оценённым объектом. Названия и артикулы в разных документах могут иметь пояснённые соответствия; буквальное совпадение каждой строки не является универсальным критерием. Существенны достоверная идентификация и применимость результатов.

Вопросы к применимости имеющихся документов

Расхождение может касаться модели, комплектации, массы, рамы или креплений. По его характеру устанавливается, охватывают ли имеющиеся результаты фактическую поставку.

Возможные расхождения:

• маркировка CE представлена как самостоятельное доказательство заданной сейсмостойкости;
• не установлена применимость заводского отчёта к заданию;
• неясен смысл технических сведений в иностранной документации;
• расчётные данные описывают другое исполнение;
• крепления, опоры или анкеры не отражены в исходных данных;
• не определена роль шкафа управления в оцениваемой сборке;
• после оценки изменены двигатель, привод, фильтр, рама или состав узлов;
• не установлена применимость нормативного документа или правил системы;
• добровольный сертификат представлен вместо предусмотренного обязательного подтверждения;
• запрошенная форма результатов не соответствует выполненной процедуре.

Правила конкретной системы сертификации и требования проекта могут определять методы, состав результатов и участников процедуры. Добровольный сертификат одной системы не является универсальным подтверждением любого отраслевого требования. При рассмотрении устанавливаются точное основание запроса и соответствие выбранной процедуры этому основанию.

Предварительный разбор задания и сведений о поставке

Для предварительного разбора используются требования заказчика, техническое описание, комплектность и условия монтажа. По ним можно определить предмет оценки и конкретные сведения, которых недостаёт.

В «ГК Единый Стандарт» можно передать техническое задание и имеющиеся сведения об оборудовании для предварительного разбора. При рассмотрении устанавливаются объект, условия установки и вопросы к составу дальнейшей оценки.

Вопросы и ответы

Материал носит информационный характер и не заменяет профессиональную консультацию.
