Изменение конструкции после сертификата сейсмостойкости: применимость прежней оценки

После изменения конструкции специалист сопоставляет текущее изделие с прежней оценкой: объектом, массой, центром тяжести, рамой, креплением, монтажом, комплектацией и заданными условиями. Техническое влияние изменения, применимые нормы и правила системы определяют состав дальнейших расчётов, испытаний и действий с сертификатом. Корректировка расчётной ситуации не означает автоматического оформления нового приложения или сертификата.

Перед поставкой может возникнуть такая ситуация: изделие модернизировали, а прежний сертификат описывает старую версию. Сходство названий моделей не раскрывает технических различий между исполнениями. Для оценки существенны параметры самого изделия и условия установки.

Официальные карточки ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98 указывают действующий статус, но документы имеют разные задачи и области. ГОСТ Р 57546-2017 описывает шкалу ШСИ-17. СП 14.13330.2018 и СП 442.1325800.2019 относятся к зданиям и сооружениям по своей области. Для изменённого изделия рассматриваются технические параметры и связь с прежними результатами; статус стандарта сам по себе не подтверждает применимость старого сертификата.

Что считается изменением конструкции после сертификата сейсмостойкости

Для оценки существенны изменения конструкции, комплектации и условий применения, способные повлиять на сейсмостойкость или идентификацию объекта. Изменение задания или монтажа не всегда является изменением самой конструкции, но также может изменить область применимости результата. Название модели рассматривается вместе с фактическими характеристиками.

Коммерческое обозначение и конструкция могут меняться независимо. Новый артикул может относиться к прежнему изделию, а замена несущей детали — повлиять на расчётные характеристики. Связь с прежней оценкой подтверждают технические сведения.

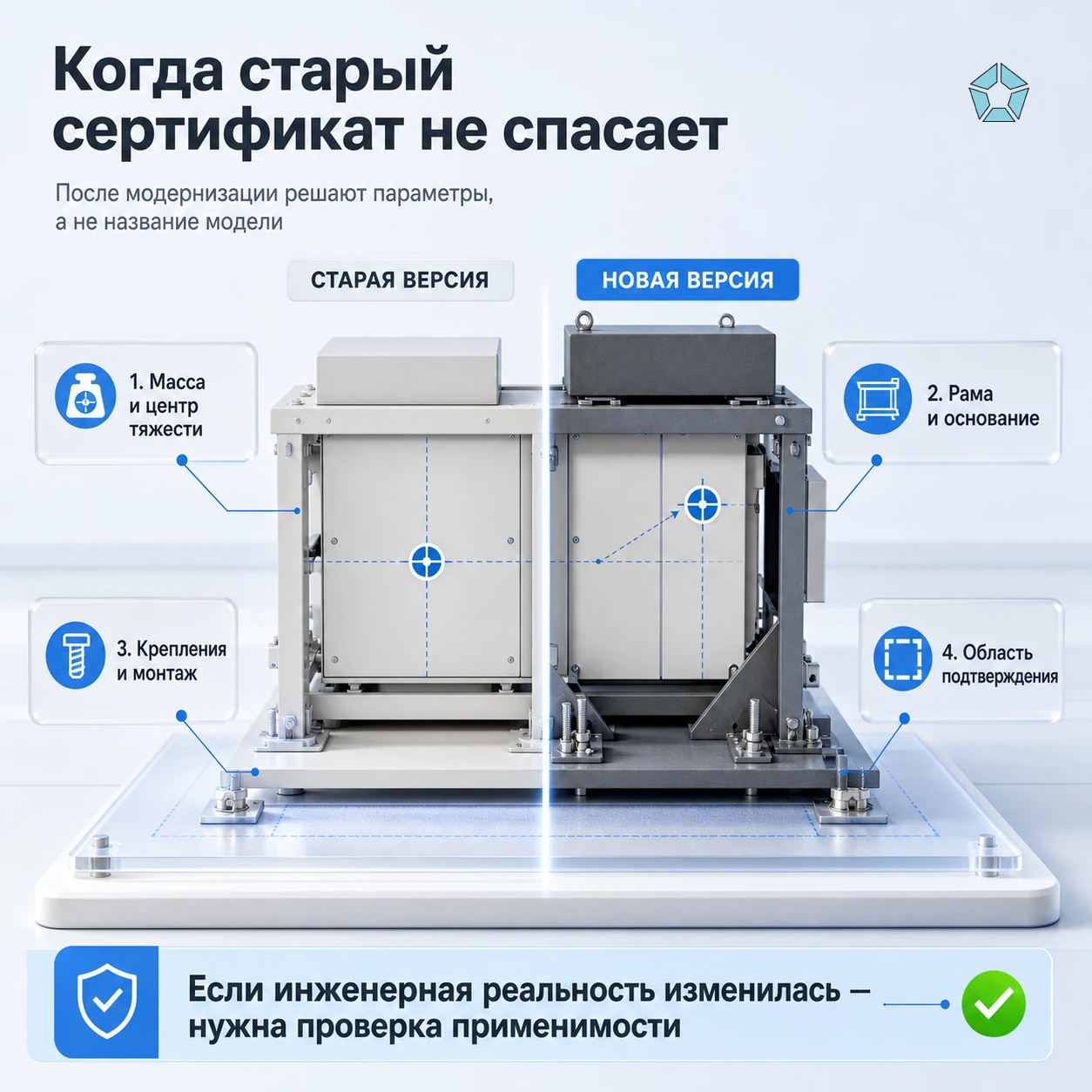

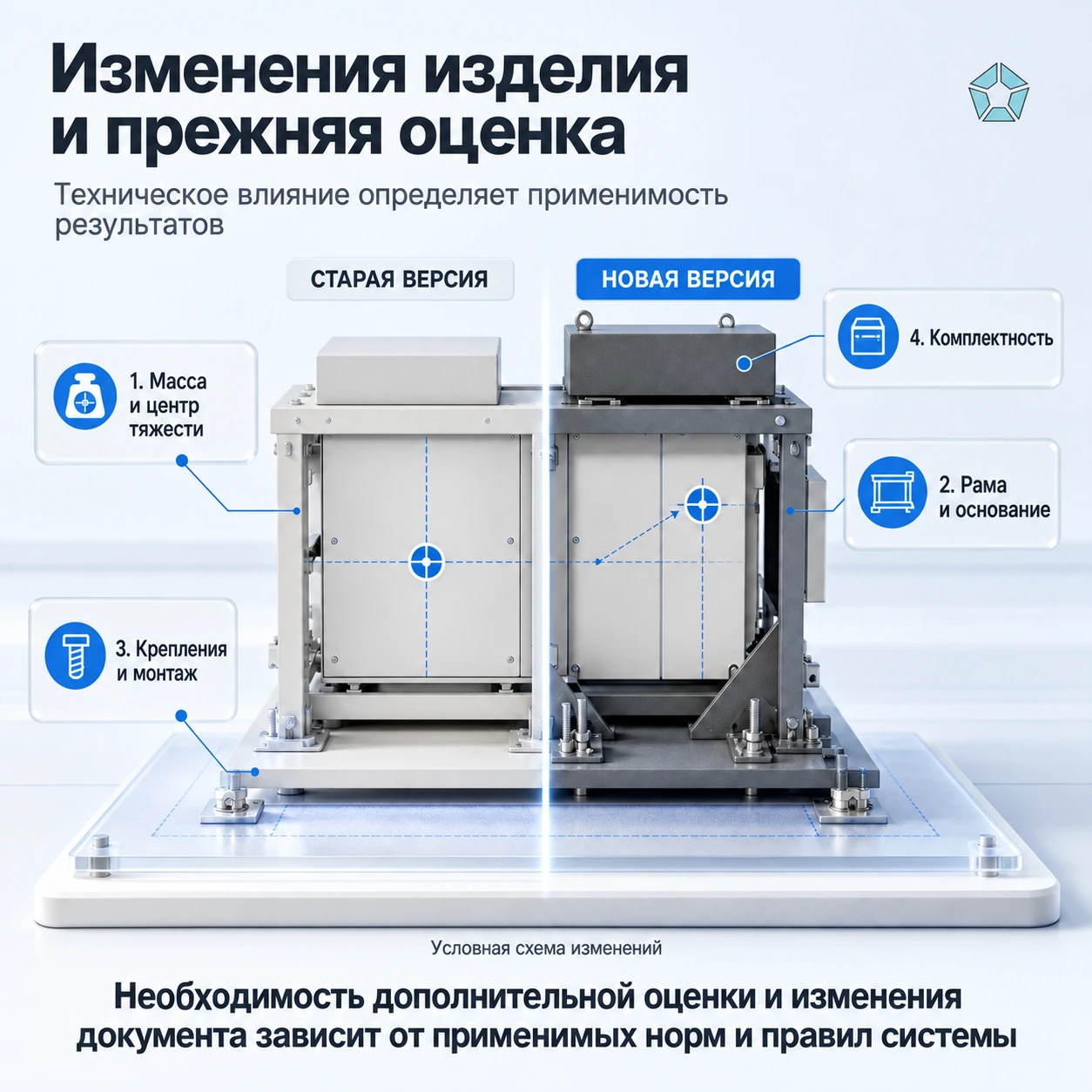

Параметры, изменения которых могут быть существенны для оценки:

• масса изделия или отдельных узлов;
• центр тяжести;
• габариты;
• рама, основание, несущая схема;
• материал несущих элементов;
• сварные или болтовые соединения;
• опоры, подвесы, анкеры, кронштейны;
• монтажное положение;
• способ крепления к полу, стене, раме или фундаменту;
• двигатель, привод, насосный агрегат, компрессорный блок;
• шкаф управления, автоматика, кабельные вводы;
• комплектность поставки;
• условия эксплуатации;
• балльность зоны или требования ТЗ.

Название помогает идентифицировать изделие, а схема крепления описывает передачу нагрузки на опору. Оба вида сведений имеют своё значение при сопоставлении нового исполнения с прежним результатом.

Условный пример: изготовитель заменил настенное крепление шкафа автоматики напольной рамой. Электрическая схема сохранилась, но опорная схема изменилась. Специалист сопоставляет новое исполнение с монтажными условиями, которые учтены в прежней оценке.

Условный пример: импортёр получил насос той же линейки с другим электродвигателем. Технические сведения о двигателе и установке показывают, изменились ли масса, центр тяжести и другие характеристики, значимые для применимости прежних результатов.

Замена крепежа, материала кожуха, перенос клеммной коробки или добавление экрана могут по-разному влиять на изделие. То же относится к изменению высоты стойки и комплектующим другого поставщика. Важны технические последствия: жёсткость, распределение массы и передача нагрузки на основание.

Специалист определяет существенность изменения по его техническому содержанию и доказательствам. Он использует описание, чертёж, спецификацию или другие сведения в необходимом объёме, чтобы установить связь изменения с нагрузками, конструкцией и условиями оценки. Отсутствие отдельного чертежа само по себе не делает любое изменение существенным.

Применимость прежнего сертификата к новой поставке

Область и статус сертификата, правила системы и технические доказательства показывают, к какому изделию относятся прежние результаты. Сохранение характеристик может подтвердить эту связь; при изменении специалист оценивает его влияние и необходимость дополнительных работ.

Изменение только обозначения или реквизитов отличается от изменения конструкции. Даже при сохранении технических параметров порядок актуализации сведений зависит от правил системы и органа по сертификации, а использование документа в поставке — от соответствующих условий. Письмо изготовителя может объяснять связь обозначений, но не заменяет предусмотренное изменение сертификата.

Прежние результаты сохраняют значение в пределах их обоснованной применимости. Орган по сертификации действует по правилам системы при определении формата подтверждения и необходимости изменить документ. Условия поставки задают требования к его предъявлению. Письмо, заключение и новое приложение выполняют разные задачи и не заменяют друг друга автоматически.

Таблица «было / стало» наглядно связывает прежнее изделие с новой модификацией. При необходимости её дополняют расчётами, испытаниями и предусмотренными действиями органа по сертификации; сама таблица не гарантирует приёмку.

Дополнительная оценка и изменение сертификата

Изменение массы, рамы, крепления или состава может повлиять на прежние результаты. Необходимость повторного расчёта, испытаний и изменения сертификата устанавливается по конкретным техническим последствиям и правилам системы. При применении ГОСТ 30546.1-98 пункт 5.1.3 предусматривает оценку изделия, аналогичного ранее испытанному, с изменениями динамических характеристик; также учитываются ограничения пункта 5.2 и экспериментальные проверки по пункту 5.11. Одного названия изменения недостаточно для выбора процедуры.

Подлинность прежнего документа и его применимость к новой версии — разные вопросы. Для конкретной поставки важна связь результатов с фактическим исполнением и условиями установки.

Характер изменения помогает различить три ситуации:

1. Изменились сведения. Изделие может оставаться прежним при новом обозначении или реквизитах. Документы раскрывают эту связь, а правила системы определяют порядок актуализации сертификата; справка не заменяет установленную процедуру.
2. Влияние изменения пока неизвестно. Специалист сопоставляет технические данные с прежними доказательствами, чтобы установить его значение для оценки.
3. Изменились оцениваемые характеристики. Применимые нормы и правила системы определяют необходимые расчёты, испытания и действия с документом. Новый сертификат не является универсальным следствием любого такого изменения.

Как документы раскрывают изменения изделия

Описание изменений связывает прежнее и текущее исполнение. В нём различают обозначения и маркировку, состав поставки, конструкцию, монтаж и требования заказчика. Эти сведения помогают специалисту определить предмет дальнейшей оценки.

При сопоставлении существенны:

1. Прежние материалы: имеющиеся сертификат, приложение, протокол или расчёт, ТЗ, чертежи и технические сведения.
2. Сравнение «было / стало»: модель, артикул, масса, габариты, крепления, рама, двигатель, шкаф управления и монтаж.
3. Связь изменений с оцениваемыми характеристиками: массой, центром тяжести, креплением и условиями установки.
4. Область прежнего документа и обоснованная связь результатов с текущим исполнением.
5. Условия ТЗ: требования к системе, методу, воздействию, сроку предъявления документа и нормативному основанию.
6. Необходимые доказательства и предусмотренный порядок изменения документа; письмо изготовителя не заменяет требуемую инженерную оценку или решение органа.
7. Условия конкретной поставки и допустимый формат подтверждения; согласование формата не отменяет остальных требований приёмки.

Для предварительного рассмотрения специалисты «ГК Единый Стандарт» используют имеющиеся материалы. В зависимости от задачи к ним относятся:

• прежний сертификат сейсмостойкости;
• протокол испытаний или расчёт;
• приложение к сертификату;
• старое и новое техническое задание;
• паспорт изделия;
• руководство по эксплуатации;
• ТУ или спецификация;
• чертежи;
• масса и габариты;
• схема крепления;
• описание всех изменений;
• фото, 3D-модель или лист изменений, если они есть.

Изготовитель может в письме перечислить сохранившиеся и изменённые параметры. Специалист сопоставляет письмо с техническими данными и прежними результатами. Правила системы и содержание изменения определяют, достаточно ли этих доказательств и какие ещё действия необходимы; согласие принимающей стороны их не заменяет.

Связь с технической документацией и обязательной оценкой

Характеристики фактического изделия могут быть отражены в ТУ, паспорте, руководстве, спецификации и документах обязательной оценки. Состав зависит от требований к конкретной продукции. Каждый документ выполняет свою задачу, поэтому при изменении исполнения специалист сопоставляет содержание документов с изделием и областью подтверждения.

Условный пример: замена двигателя насосной установки может изменить массу, распределение нагрузки и динамические характеристики. Для сейсмической оценки рассматривается применимость прежних результатов; отдельно — эксплуатационная документация и обязательные требования к фактическому изделию. Последствия определяются характеристиками изменения и применимыми правилами.

Условный пример: в прежних результатах учтено одно крепление, а новая монтажная схема предусматривает другое. Сопоставление показывает, относятся ли доказательства к текущим условиям. Само различие записей требует объяснения, но состав дополнительных действий устанавливается после оценки технического влияния.

Действующий статус ГОСТ 30546.1-98, ГОСТ 30546.2-98 и ГОСТ 30546.3-98 не означает продления сертификата или автоматической пригодности старого расчёта. Для нового исполнения значимы область документа, правила системы, редакция применимых требований и связь результатов с конструкцией и установкой.

Что делает «ГК Единый Стандарт» при такой проверке

Специалисты «ГК Единый Стандарт» предварительно рассматривают описание оборудования, прежние документы и сведения об изменениях. По ним они уточняют предмет обращения и вопросы к дальнейшей оценке. Технические основания и правила процедуры определяют возможность использовать прежний документ.

При предварительном рассмотрении специалисты сопоставляют:

• объект и область прежнего сертификата;
• текущее исполнение или модель поставки;
• характер изменённых параметров;
• условия технического задания;
• применимые нормативные условия, правила системы и требования конкретной поставки.

Техническая оценка показывает, какие прежние доказательства сохраняют применимость и какие дополнительные действия необходимы. Это могут быть уточнение сведений, расчёты, испытания или изменение документа по правилам системы. Эксплуатационные сведения должны относиться к фактическому исполнению изделия.

Прежний сертификат, результаты оценки, ТЗ и описание изменений с имеющимися техническими материалами помогают специалистам уточнить задачу. Состав данных для окончательного решения зависит от характера изменения и необходимой оценки.

Сопоставление изменений с прежними результатами позволяет выявить ограничения применимости документа. Технические условия определяют дальнейшие работы и их продолжительность; решение о приёмке связано с требованиями конкретной поставки.
