Групповые ТУ: как объединить линейку продукции без потери требований к изделиям

Групповые технические условия позволяют описать несколько однородных изделий в одном документе. Общие требования излагают один раз, а различия между моделями закрепляют так, чтобы для каждого исполнения можно было однозначно определить его характеристики, правила приёмки и методы контроля.

Объединение удачно, когда по ТУ понятно, какое именно изделие изготовлено и каким требованиям оно должно соответствовать. Если документ охватывает весь каталог компании, но не позволяет выбрать нормы для конкретной модели, экономия на количестве ТУ оборачивается неопределённостью при производстве, испытаниях и поставке.

Что такое групповые технические условия и какой ГОСТ к ним относится

ТУ описывают конкретную продукцию: её назначение, характеристики и условия, по которым изготовитель контролирует и поставляет изделия. В групповом документе эта задача сохраняется для каждого участника линейки. Меняется способ организации сведений, а не необходимость определить требования.

ГОСТ Р 1.3-2018 допускает ТУ на однотипную продукцию с общей областью применения и одинаковой номенклатурой характеристик. Номенклатура здесь — набор показателей, а не ассортимент магазина. Например, для нескольких исполнений оценивают одни и те же свойства, хотя значения этих свойств могут отличаться. Для группы в области применения указывают конкретные типы, марки, модели или артикулы. ГОСТ Р 1.3-2018, пункты 4.6–4.7 и 5.2.2; карточка Росстандарта.

Выбор стандарта оформления зависит от продукции. ГОСТ 2.114-2016 относится к изделиям машиностроения и приборостроения, документация на которые выполняется по ЕСКД. Его пункт 4.3 прямо предусматривает групповые ТУ на несколько однотипных изделий и отсылает к правилам групповых конструкторских документов. Для пищевой продукции предусмотрен ГОСТ Р 51740-2016. Поэтому шаблон промышленного прибора нельзя автоматически использовать для линейки пищевых продуктов. Область ГОСТ 2.114-2016, область ГОСТ Р 51740-2016.

Стандарт оформления при этом не заменяет требования к самому товару. Разработчик отдельно определяет применимые технические регламенты, профильные стандарты и условия поставки. Наличие собственного документа не позволяет изготовителю ослабить обязательные требования безопасности.

Однородность продукции: что позволяет объединить модели в одни ТУ

Проверка однородности начинается с назначения и устройства изделий. Важно понять, выполняют ли они общую функцию, используются ли в сопоставимых условиях и можно ли описать их свойства единой системой требований. Затем рассматривают конструкцию или состав, материалы, технологию, классификацию продукции и способы контроля.

Один код ОКПД 2 не заменяет эту работу. Классификационная группа помогает обнаружить близкие товары, но не объясняет, одинаково ли они устроены и какие опасности нужно учитывать. И наоборот, различие в товарном артикуле ещё не означает, что нужны самостоятельные ТУ. Артикул может меняться из-за размера или комплектации при сохранении общего типа изделия.

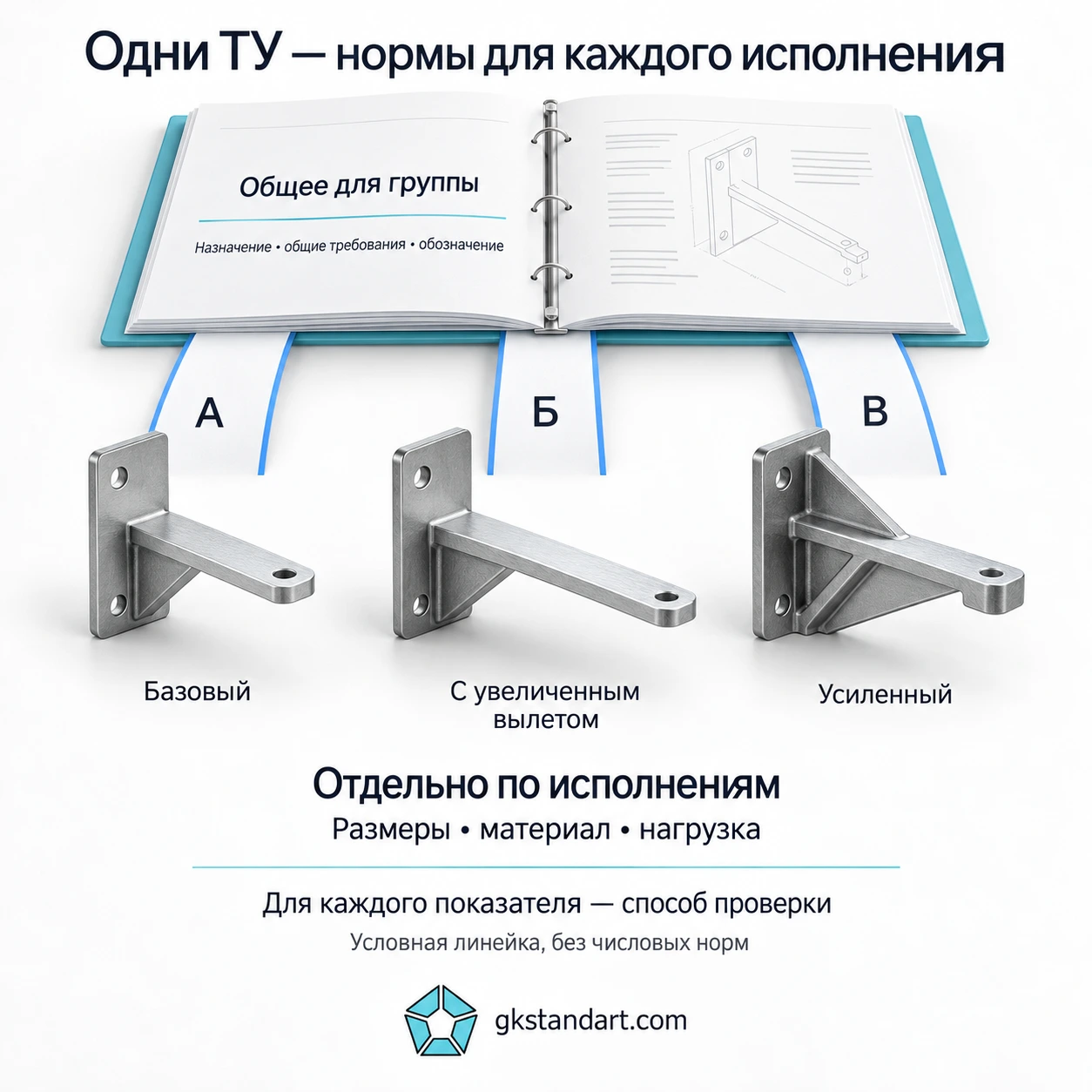

Рассмотрим условную линейку металлических кронштейнов одного назначения. У исполнений разные размеры и расчётные нагрузки, но сопоставимая конструкция, одинаковый принцип крепления и общие виды контролируемых характеристик. Здесь есть предмет для разработки группового документа: общую часть можно отделить от таблицы параметров. Это пример устройства ТУ, а не заключение о конкретной продукции без её чертежей.

Если к такой линейке предлагают добавить электрический подъёмный механизм, одного общего назначения «для установки оборудования» уже мало. Появляются иное устройство, другие опасности и самостоятельная система требований. Разработчик должен обосновать состав группы, а при отсутствии технического единства — разделить документы.

Разделение бывает разумным и внутри близкой линейки. Если исключений так много, что почти каждый пункт начинается с перечисления особых моделей, общий документ становится неудобен. Решение принимают по содержанию требований: удаётся ли однозначно описать и проверить каждое изделие, не скрывая существенные различия.

Матрица модификаций: как увидеть общие и индивидуальные требования

Перед написанием ТУ разработчик сопоставляет исполнения в рабочей таблице. Её задача — не присвоить изделиям новые характеристики, а собрать сведения изготовителя и обнаружить пробелы. Пустая ячейка означает вопрос к конструктору или технологу, а не разрешение скопировать значение соседней модели.

Для условных кронштейнов такая таблица может выглядеть следующим образом. Обозначения А, Б и В придуманы для объяснения; конкретные числовые нормы в ТУ устанавливают по реальным исходным данным и применимым требованиям.

Матрица ещё не доказывает, что исполнение В можно оставить в группе. Если другой материал меняет значение уже установленного показателя, его можно рассматривать в общей системе требований. Если возникают новые существенные свойства и проверки, которых эта система не охватывает, разработчик заново оценивает границы группы. При этом индивидуальная норма не может быть мягче обязательного требования, распространяющегося на данное исполнение.

Из этой матрицы видно, почему нельзя ограничиться фразой «изделия выпускаются в ассортименте». Покупатель должен понимать, какой кронштейн заказан, производство — по какой документации его изготовить, а служба качества — с каким пределом сравнивать результат контроля.

При этом не всякое отличие требует нового испытания. Сначала выясняют, на какой показатель оно влияет. Изменённый размер упаковки и новая марка несущего материала создают разные вопросы. Разработчик документа вместе с техническими специалистами изготовителя связывает отличие с характеристикой; необходимость и объём испытаний определяют с учётом правил контроля и, если требуется, процедуры подтверждения соответствия.

Общие требования и таблицы исполнений: как устроить текст групповых ТУ

В общей части удобно закреплять требования, которые действительно относятся ко всем изделиям: назначение, общие правила изготовления, применимые требования безопасности, порядок обозначения продукции. Переменные параметры размещают в таблицах исполнений, чертежах и других однозначно указанных документах.

Например, фраза о предельной нагрузке должна вести к норме именно для заказанного исполнения. Если в основном тексте стоит одно значение, а в приложении другое, пользователь ТУ не должен угадывать, какое из них считать действующим. Разработчик устраняет противоречие, устанавливая понятную связь между общим правилом и таблицей параметров.

Ссылку на чертёж также делают предметной. «Размеры по документации изготовителя» не помогает, если у производства есть несколько версий этой документации и неизвестно, какая относится к изделию. Система обозначений и учёт изменений должны позволять восстановить применённые требования.

Для пищевой линейки различия могут касаться состава, органолептических и физико-химических показателей, упаковки и условий хранения. Здесь нельзя механически заменить в таблице слово «модель» на «вкус»: нужно сохранить идентификацию каждого продукта и согласованность ТУ с рецептурами и технологическими документами. Профильный ГОСТ Р 51740-2016 отдельно рассматривает ассортимент и документы, по которым изготавливают пищевую продукцию. Текст стандарта, разделы 4–5.

Упорядоченные групповые ТУ не обязаны повторять всю конструкторскую или технологическую документацию. Но из них должна быть понятна совокупность требований к изделию и то, где закреплены необходимые подробности. Иначе формально короткий документ оставляет вопросы тем, кто будет им пользоваться.

Методы контроля и приёмка: как проверять разные исполнения

У каждого нормируемого показателя должен быть способ проверки. Если для исполнений установлены разные значения, это отражается и в оценке результата. Общий метод может применяться ко всей группе, но критерий соответствия выбирают для конкретного изделия.

В примере с кронштейнами недостаточно написать «прочность соответствует требованиям». Нужно знать, какой показатель контролируют, при каких условиях и с чем сравнивают результат. Эти сведения берут из применимого стандарта или обоснованной методики, согласованной с конструкцией изделия. Испытание без определённых условий нагружения не даст однозначного ответа о выполнении требования.

Правила приёмки отвечают на другой вопрос: какие изделия или партии контролируют, в каком объёме и что делают при неудовлетворительном результате. Метод измерения не заменяет порядок приёмки, а запись о периодических испытаниях не отменяет предусмотренный контроль выпускаемой продукции. Структура ТУ разделяет эти вопросы именно потому, что они выполняют разные функции. ГОСТ 2.114-2016, разделы 5.6–5.7.

Если порядок приёмки различается по исполнениям, различия закрепляют в соответствующем разделе или однозначно связанном с ним приложении: к какой модели относятся объём контроля, периодичность и действия при неудовлетворительном результате. Аналогично в таблицы можно вынести различающиеся требования безопасности, сохранив их связь с общими обязательными требованиями.

Особое внимание требуется, когда для проверки предлагают один «типовой» образец от линейки. Выбор должен быть обоснован применительно к показателю. Самое крупное изделие не обязательно окажется наиболее неблагоприятным для всех проверок: у другой модели могут отличаться материал, соединение или покрытие. Поэтому общий номер ТУ сам по себе не доказывает, что испытание одной модели представляет всю группу.

Одна группа ТУ и один сертификат: почему это разные решения

Групповые ТУ устанавливают требования к линейке. Сертификат или декларация подтверждает соответствие продукции в пределах своей области и процедуры. Границы этих документов могут совпасть, но совпадение нельзя предполагать заранее.

При сертификации орган оценивает заявленную продукцию и достаточность доказательств по применимой схеме. При декларировании заявитель должен располагать предусмотренными доказательствами. В обоих случаях имеет значение, какие модели охвачены техническим описанием, отбором образцов и испытаниями, а не только какой номер ТУ напечатан в заявке.

Поэтому добавление изделия в ТУ не дописывает его автоматически в действующий сертификат или декларацию. И наличие в документе о соответствии формулировки о серии не снимает вопроса, относится ли новая модель к подтверждённой продукции. Изготовителю полезно передавать специалисту одновременно изменённые ТУ, описание отличий и имеющиеся документы о соответствии: тогда видна связь между документами.

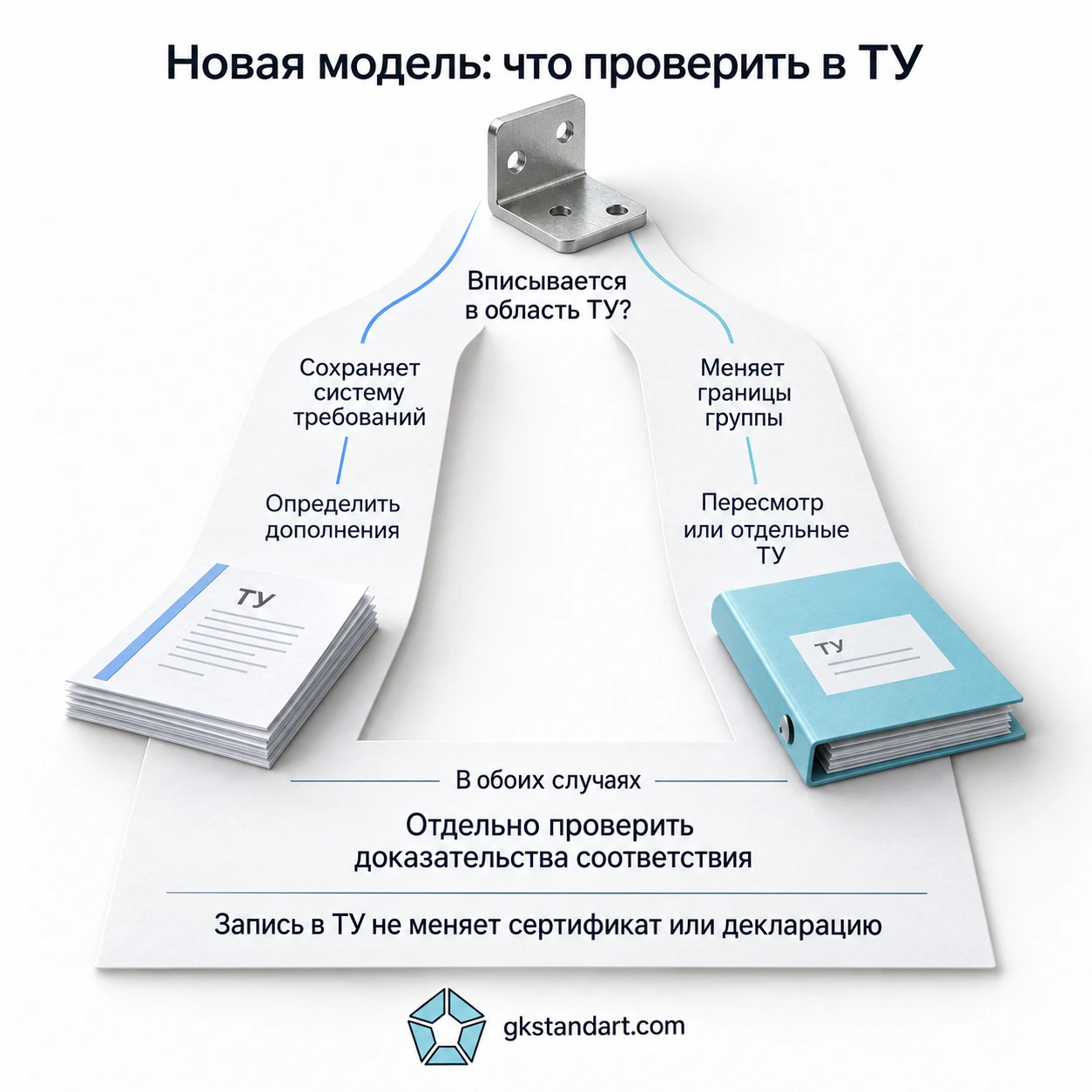

Как добавить новую модель в групповые ТУ

Сначала новую модель сравнивают с уже установленной областью документа. Если она сохраняет назначение и систему характеристик группы, разработчик определяет, какие требования и сведения нужно дополнить. Это может затронуть перечень исполнений, таблицы параметров, материалы, маркировку, методы контроля или правила приёмки.

Если изменение затрагивает идентификацию продукции, её назначение и ключевые характеристики настолько, что прежнее описание группы перестаёт работать, рассматривают пересмотр ТУ или самостоятельный документ. ГОСТ Р 1.3-2018 различает внесение изменений и пересмотр; в ЕСКД порядок изменения ТУ связан с правилами изменения конструкторской документации. Это не свободное редактирование разосланного файла. ГОСТ Р 1.3-2018, пункты 4.10–4.14 и раздел 9.

После утверждения изменений нужно обеспечить работу по согласованной версии. Для производства и службы качества существенны дата введения, применимость к выпускаемым изделиям и доступ к актуальным документам. Если поставка идёт по договору с определённой редакцией ТУ, отдельно разрешают вопрос с условиями этого договора. Замена файла в папке не меняет соглашение с покупателем.

Новые характеристики также сопоставляют с прежними доказательствами соответствия. Иногда достаточно документально установить, что изменение не затрагивает проверенные свойства; в других ситуациях нужны дополнительные исследования или новое оформление. При сертификации вопрос о влиянии изменений на подтверждённую продукцию рассматривают с органом по сертификации, при декларировании достаточность доказательств обеспечивает заявитель. Этот вывод следует из содержания изменения и применимых правил, а не из желания сохранить прежний номер ТУ.

Утверждение и регистрация групповых ТУ: кто отвечает за документ

Привлечение разработчика не снимает с изготовителя ответственности за сведения о продукции. Конструктор или технолог подтверждает фактическое устройство, состав и возможности производства; разработчик ТУ согласует эти данные с требованиями к содержанию документа. Подготовленный текст проходит установленное согласование и утверждение. В применяемом порядке определяют, кто со стороны изготовителя согласует состав группы и технические требования; по ГОСТ Р 1.3-2018 ТУ утверждает руководитель организации — держателя подлинника после необходимых согласований.

Статья 21 Федерального закона № 162-ФЗ предусматривает разработку ТУ изготовителем и (или) исполнителем и самостоятельное установление организацией порядка работы с ними. Регистрация в Федеральном информационном фонде стандартов возможна по инициативе утвердившей организации. Это не всеобщее условие, без которого любые ТУ недействительны. При этом специальные требования и обязательства по договору проверяют отдельно. Статья 21 Федерального закона № 162-ФЗ.

Регистрация и утверждение не заменяют техническую проверку содержания. Даже учтённый документ не решает задачу, если в нём невозможно определить норму для конкретной модели или отсутствует способ её контроля.

Какие материалы нужны ГК ЕС для разработки групповых ТУ

Начать можно с перечня изделий и доступных материалов: технических описаний, чертежей или рецептур, существующих ТУ, паспортов, этикеток и результатов испытаний. Полезно обозначить отличия между моделями и ближайшие планы расширения линейки. Если сведения пока собраны в разных документах, не требуется заранее превращать их в готовую нормативную таблицу.

В рамках разработки ТУ в ГК ЕС специалисты анализируют продукцию и требования, собирают исходные данные, готовят текст и согласуют существенные формулировки с представителями изготовителя. Для группового документа эта работа включает определение состава линейки, общих требований и различий между исполнениями.

Неизвестные характеристики не подменяют типовыми цифрами. Если не определена нагрузка, условия хранения или состав материала, специалист объясняет, какие сведения нужны и кто у изготовителя может их подтвердить; необходимость испытаний выясняют отдельно. В результате у компании появляется документ, по которому можно идентифицировать каждое изделие, контролировать его и осмысленно вносить следующие изменения.
