Как оформить добровольный сертификат на закладные детали для железобетонных конструкций по чертежам заказчика?

Для добровольной сертификации закладных деталей по чертежам заказчика сначала устанавливают, какие изделия и какие требования нужно подтвердить. Органу по сертификации необходима связь между обозначением детали, согласованной редакцией чертежа, изготовителем, партией и результатами оценки. Сам чертёж описывает требуемое изделие, но ещё не доказывает, что партия ему соответствует.

Если у изготовителя пока есть только чертежи и письмо покупателя, с этими материалами уже можно обратиться в ГК ЕС. Специалист поможет определить предмет оформления, уточнить документы и согласовать необходимую оценку. В этой статье речь о сварных закладных изделиях с анкерными стержнями из арматуры для сборных или монолитных железобетонных конструкций. Для крепёжных пластин без таких анкеров и других изделий с похожим названием основания проверки могут отличаться.

Что именно подтверждает сертификат на закладные детали

Заказчик может попросить подтвердить соответствие стандарту, собственным техническим требованиям или условиям договора. В добровольной процедуре проверяется то, что включено в согласованную область оценки. Поэтому первым документом для разбора часто становится не заявка на сертификат, а письмо покупателя с приложенным чертежом.

Основание добровольной оценки закреплено в статье 21 Федерального закона № 184-ФЗ: её проводят по инициативе заявителя на договорных условиях с органом по сертификации. Требования могут содержаться в документах стандартизации, правилах системы и договорах. Это позволяет оценивать продукцию по конкретным согласованным требованиям, но не выдавать документ без проверки их выполнения.

На практике существенна разница между двумя формулировками: «сертификат на закладные изделия марки ЗД-1» и «подтверждение всех требований чертежа ЗД-1, редакция 3». Во втором условном примере заказчик может включить в чертёж не только размеры, но и материал, соединения, покрытие, маркировку. Специалист проверяет, охватывает ли предложенная оценка весь запрошенный набор. Если в сертификат входят лишь отдельные показатели, нельзя представлять его как подтверждение остальных.

Обязательность подтверждения соответствия устанавливают отдельно — по идентифицированной продукции и применимым нормам. Наличие добровольного сертификата само по себе не освобождает от обязательных требований, если они относятся к конкретному изделию. При этом название «для железобетона» не делает металлическую закладную готовым строительным изделием из бетона: эти объекты нельзя смешивать при проверке перечней.

Какие ГОСТ относятся к сварным закладным с арматурными анкерами

ГОСТ Р 57997-2017 устанавливает общие технические условия для сварных арматурных и закладных изделий железобетонных конструкций. Он действует с 1 мая 2018 года. В его области прямо оговорено исключение: закладные без анкерных стержней из арматуры этим стандартом не охватываются.

Для типов, конструкций и размеров сварных соединений применимость рассматривают по ГОСТ 14098-2014. Он относится, в том числе, к соединениям арматурных стержней с листовым и фасонным прокатом. Таким образом, один документ помогает определить требования к изделию и его контролю, другой — к устройству соответствующего сварного соединения. Номер стандарта выбирают по конструкции, а не по привычному перечню ссылок в сертификате на чужую продукцию.

Отдельного внимания требует ГОСТ 10922-2012. В официальной карточке он имеет статус «Утратил силу в РФ», а для использования в России указан ГОСТ Р 57997-2017. Если заказчик прислал старый чертёж с прежним обозначением, изготовителю не следует самостоятельно исправлять утверждённую проектную документацию. Специалист по сертификации выявит расхождение; применяемые требования уточняют с заказчиком и, когда затронуто проектное решение, с его разработчиком.

При оценке также смотрят ссылки внутри технической документации. Например, указание марки стали без сведений о конкретном прокате оставляет другой вопрос, чем отсутствие обозначения сварного соединения. Эти пробелы устраняют по существу: получают документ на материал, уточняют чертёж или согласуют требование. Список дополнительных ГОСТ без связи с изделием такого уточнения не заменяет.

Как подготовить чертежи и сведения о партии закладных изделий

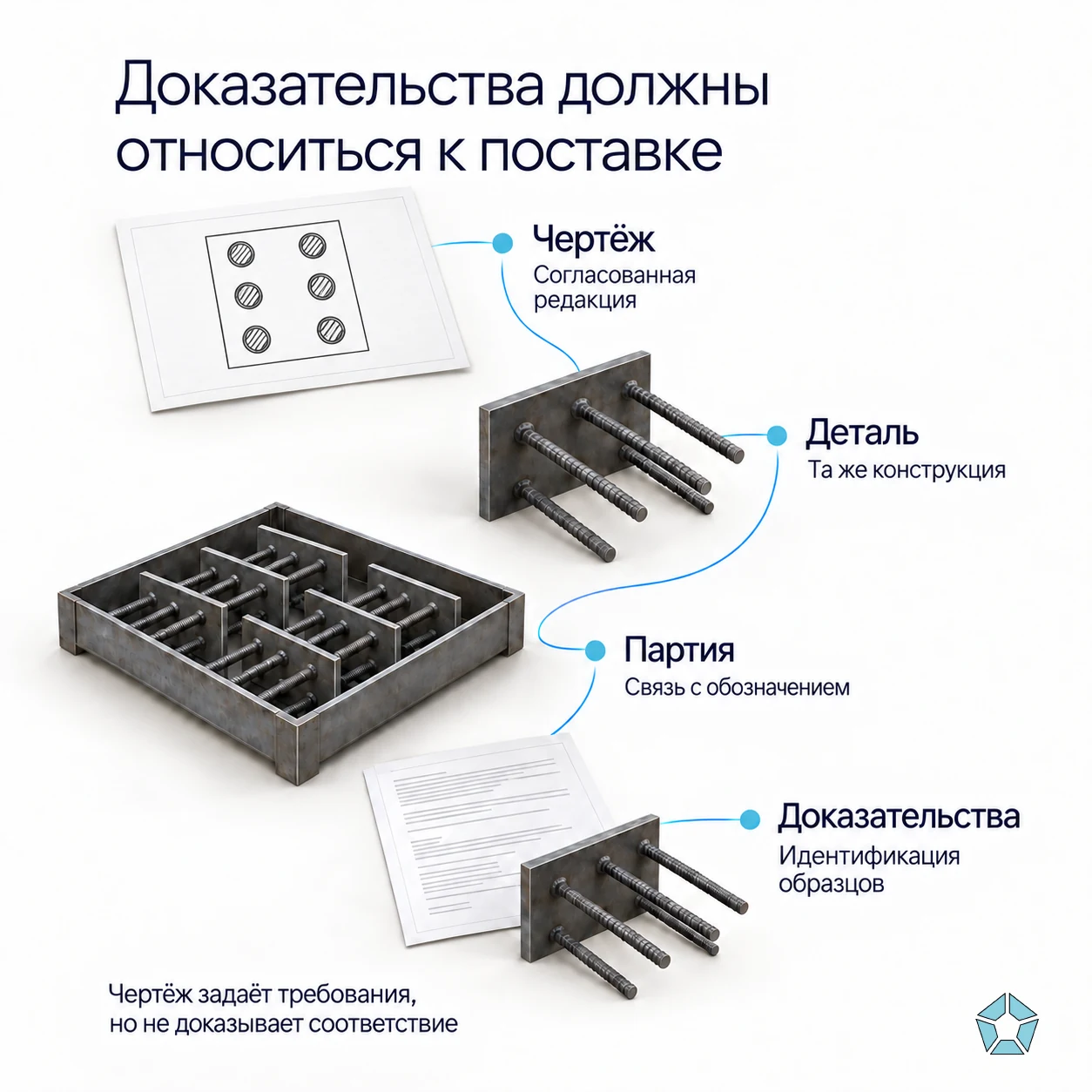

Чертёж должен позволять однозначно установить конструкцию, которая поступает на оценку. Для этого существенны обозначение и редакция документа, состав изделия, размеры, материалы, соединения и технические требования. Если отдельные сведения вынесены в спецификацию или общие указания комплекта, их рассматривают вместе с листом детали.

Условный пример: в закупочной ведомости указана марка ЗД-2, в цехе используется чертёж второй редакции, а в приложении к договору сохранилась первая. Различие может оказаться редакционным, а может затрагивать диаметр анкеров или толщину пластины. До испытаний нужно установить, какая конструкция согласована для поставки. Иначе результаты будут точными, но полученными для изделия, которое заказчик не заказывал.

Партия должна быть связана с этими обозначениями через производственные и отгрузочные документы. В сертификате, протоколе и документе качества допустима разная степень подробности, но не должно быть противоречий в идентификации. Например, приложение к сертификату может перечислять марки, а протокол — обозначать испытанные образцы и их происхождение. По этим сведениям должно быть понятно, почему доказательство относится к заявленной поставке.

Эта таблица помогает разобрать доступные сведения; она не означает, что клиент должен заранее подготовить все возможные документы. ГК ЕС рассматривает имеющийся комплект и объясняет, что действительно нужно дополнить для выбранной оценки. Недостающий протокол нельзя заменить предположением о хорошем качестве, но можно заранее согласовать, какие образцы и испытания дадут необходимые доказательства.

Как проверяют материалы, размеры и сварные соединения закладной детали

Контроль начинается с сопоставления фактического изделия с установленными требованиями. Для описанных закладных ГОСТ Р 57997-2017 предусматривает проверку материалов, геометрии и сварных соединений. Например, пункт 6.20 касается стали плоских элементов, класса и диаметра анкеров, их расположения и размеров; пункт 6.21 — визуально-измерительного контроля соединений.

Внешний осмотр позволяет увидеть одни несоответствия, механическое испытание — проверить другие свойства. В пунктах 7.16 и 7.17 стандарта различены испытания таврового соединения стержня с плоским элементом на отрыв и нахлёсточного — на срез. Поэтому для любых закладных нельзя заочно назначить одинаковую проверку «на прочность» без чтения конструкции соединения.

Изготовитель предоставляет сведения об изделии и изготовлении, лаборатория выполняет согласованные испытания, орган рассматривает доказательства по выбранной процедуре. Программу, отбор и подготовку образцов согласуют до передачи продукции. Это особенно существенно, если испытание связано с разрушением образца или требует специальной подготовки: отгрузка всей партии до согласования оценки может затруднить получение доказательств.

Покрытие, когда оно задано, тоже требует конкретного описания. «Деталь окрашена» и «выполнены требования чертежа к покрытию» — разные утверждения. Во втором случае нужно знать, какие показатели заданы и как подтверждают их выполнение. При этом не всякий сертификат на металлическое изделие автоматически включает оценку покрытия: область проверки следует уточнить отдельно.

Полученные результаты должны относиться к согласованным требованиям. Если в протоколе указано только фактическое значение, специалист сопоставляет его с критерием приемлемости. Само наличие числа и подписи лаборатории ещё не объясняет, соответствует ли деталь условиям заказа.

Чем документ о качестве отличается от добровольного сертификата

Документ о качестве оформляет изготовитель по результатам приёмки своей продукции. Пункт 6.33 ГОСТ Р 57997-2017 предусматривает его для товарной партии, поставляемой за пределы предприятия: в документе указывают изготовителя, номер и дату документа, партию, марки и количество изделий, дату изготовления; подписывает его ответственный за приёмочный контроль.

У протокола другая задача: зафиксировать проведённый контроль или испытание. Он связывает образец, метод, условия и результат. Добровольный сертификат оформляется по решению органа в рамках системы сертификации и подтверждает соответствие в своей области. Документ качества изготовителя не становится сертификатом органа от того, что заказчик называет его «сертификатом качества».

Поэтому в поставке может потребоваться несколько взаимосвязанных документов. Один показывает происхождение и приёмку партии, другой — доказательства по определённым показателям, третий — результат добровольной оценки. Конкретный состав зависит от применимых требований и договора. Когда покупатель использует неоднозначное название, ГК ЕС помогает уточнить функцию ожидаемого документа до оформления.

Можно ли объединить разные закладные детали в одном сертификате

Несколько марок рассматривают по полному перечню чертежей. Значение имеют конструкция, материалы, типы соединений, изготовитель и проверяемые требования. Указание всех марок в приложении решает задачу перечисления, но ещё не обосновывает распространение результатов одного испытания на остальные изделия.

Допустим, в условной поставке есть две детали с одинаковой пластиной, но разными анкерными стержнями, и третья — с другим типом соединения. Это не три одинаковых образца с разными названиями. Орган и лаборатория определяют, какие различия требуют самостоятельных доказательств и возможна ли общая область сертификата. Для клиента полезнее представить ассортимент до выбора образцов, чем добавлять новые марки в уже согласованную процедуру.

При изменении чертежа после выдачи сертификата вопрос рассматривают вновь в пределах затронутых характеристик. Исправление очевидной опечатки и замена материала не равнозначны по последствиям. Изготовитель передаёт изменения выдавшему документ органу; тот определяет, можно ли сохранить действие документа и что требуется для подтверждения изменённого исполнения. Самостоятельная замена файла чертежа в архиве не расширяет область сертификата.

Подтверждает ли сертификат работу закладной детали в бетоне

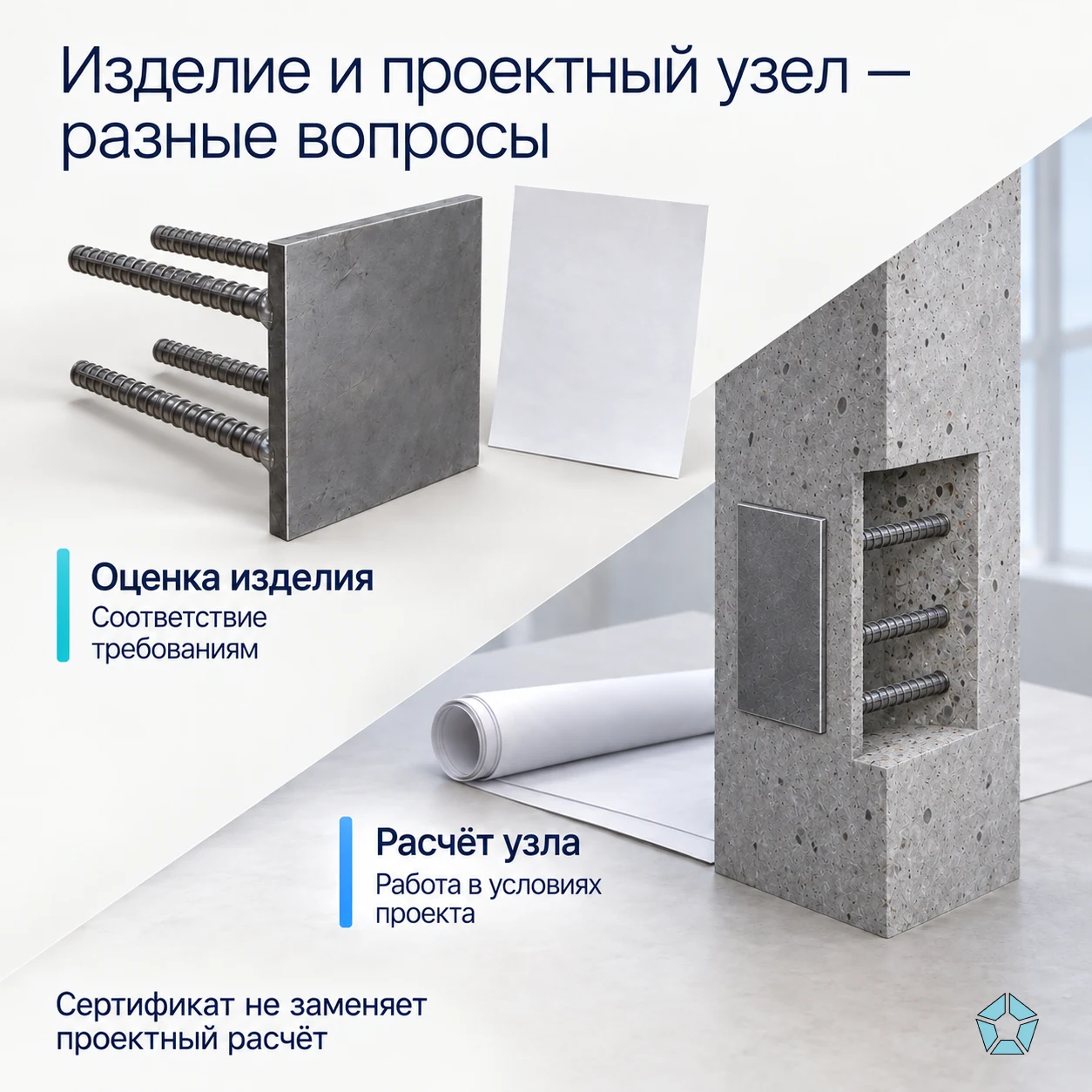

Сертификат на металлическое изделие не заменяет расчёт железобетонного узла. Соответствие детали чертежу и пригодность проектного решения — связанные, но самостоятельные вопросы. Чтобы оценить работу узла, проектировщику нужны нагрузки, характеристики бетона, расположение анкеров и окружающего армирования, условия установки и другие исходные данные проекта.

Это можно увидеть на простом условном различии. Одна и та же изготовленная деталь может соответствовать своему чертежу, но её нельзя произвольно перенести в другой узел с иными нагрузками и условиями закрепления, ссылаясь только на сертификат. Документ относится к оценённому изделию и требованиям, а не разрешает любое применение.

Поэтому запрос заказчика «подтвердить несущую способность узла» необходимо отделять от запроса на добровольную сертификацию поставляемых деталей. ГК ЕС помогает установить, какая часть вопроса относится к документам соответствия изделия. Расчёт и изменение проектного решения передают разработчику проекта или иному исполнителю с необходимыми полномочиями; сертификатом эту работу не подменяют.

С чего начинается оформление сертификата в ГК ЕС

Для разбора достаточно передать чертежи, письмо заказчика и краткие сведения о поставке: изготовитель, марки, количество или предполагаемый серийный выпуск. Имеющиеся документы на материалы и протоколы можно приложить сразу, но их отсутствие не препятствует первичному обращению.

В рамках добровольной сертификации ГК ЕС помогает уточнить требования, подготовить комплект и согласовать оценку. Итог подготовки должен быть понятен изготовителю: какая продукция включается, чем подтверждаются характеристики и какие вопросы остаются за проектировщиком либо заказчиком. Решение о выдаче сертификата принимает орган по сертификации по результатам оценки. Стоимость и срок зависят от состава изделий, готовности документов и необходимых испытаний.
